產品名稱：
|
/EA5KLPV組串型并網逆變器
|
|
型 號：
|
EA3KLPV/EA4KLPV/EA5KLPV
|
|
價 格：
|
0.00
|
|
品 牌：
|
8875
|
|
|
|
性能特點：
- 適用于戶用型小型光伏電站，也可組串使用
- 無變壓器設計，最大轉換效率達97.5%（歐洲效率96.5%）
- 單通道MPPT（帶3路輸入組串，可靈活配置和安裝）
- 戶外防水型設計（IP65）
- 寬范圍工作溫度：-25℃～+60℃，45℃時能保證最大功率輸出
- 多語種液晶顯示界面，可自由設置運行各種參數
- 防孤島保護功能
- 直插式防水端子
- RS485和USB串行通訊接口
- TüV CE認證，CQC（金太陽認證）
|

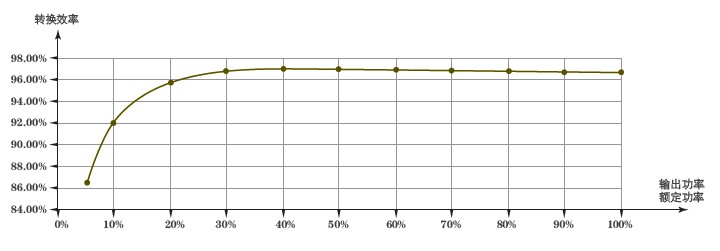

效率曲線：

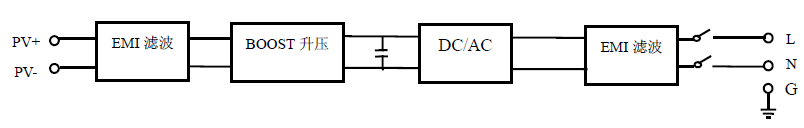

原理框圖：
技術參數：
|
|
參數/型號 |
EA3KLPV |
EA4KLPV |
EA5KLPV |
|
輸入（直流） |
最大直流功率 |
3300Wp |
4300Wp |
5300Wp |
|
最大直流電壓 |
520V |
520V |
520V |
|
光伏陣列工作電壓范圍 |
150V-500V |
150V-500V |
150V-500V |
|
推薦光伏陣列直流開路電壓 |
480V |
480V |
480V |
|
最大直流電流 |
18A |
20A |
20A |
|
滿載MPPT電壓范圍 |
180-420V |
210-420V |
250-420V |
|
MPPT路數 |
1 |
1 |
1 |
|
每路MPPT可接入組串數 |
3 |
3 |
3 |
|
MPPT效率 |
99% |
99% |
99% |
|
|
|
輸出（交流） |
額定輸出功率 |
3000W |
4000W |
5000W |
|
額定電網電壓 |
230Vac |
230Vac |
230Vac |
|
交流電壓范圍 |
180Vac-260Vac |
180Vac-260Vac |
180Vac-260Vac |
|
額定電網電流 |
13.5A |
18A |
22A |
|
額定電網頻率 |
50Hz/60Hz |
|
允許電網頻率 |
47-51.5Hz/57-61.5Hz |
|
總電流諧波畸變率 |
＜3%（額定功率） |
|
輸出電流直流分量 |
＜0.5%（額定輸出電流） |
|
功率因素 |
＞0.99 |
|
并網相數 |
1 |
1 |
1 |
|
|
|
系統參數 |
最大效率 |
97.5% |
97.5% |
97.5% |
|
歐洲效率 |
96.2% |
96.3% |
96.5% |
|
夜間損耗 |
OW |
OW |
OW |
|
拓撲 |
無變壓器 |
無變壓器 |
無變壓器 |
|
噪音 |
50dB(A) |
50dB(A) |
50dB(A) |
|
工作溫度 |
-20℃～+50℃ |
|
濕度 |
4～100%（無冷凝） |
|
防護等級 |
IP65 |
|
海拔高度 |
1000米 |
|
|
|
結構參數 |
寬×高×深 |
410mm×550mm×200mm |
|
重量 |
25kg |
25kg |
30kg |
|
|
|
其他 |
通訊 |
RS485，USB（可選），以太網（可選） |
|
顯示 |
寬屏液晶顯示 |
|
|
|
