產品名稱：
|
電站型光伏并網逆變器
|
|
型 號：
|
EA100KTF
|
|
價 格：
|
0.00
|
|
品 牌：
|
8875
|
|
|
|
性能特點
|
低頻隔離變壓器設計
寬直流輸入電壓范圍，方便光伏陣列的靈活配置
采用高效率IGBT模塊并聯設計，提高可靠性
先進的MPPT算法，最高效率可達96.5%
先進的反孤島技術
嚴格的熱設計，適應惡劣的應用環境
多語種液晶顯示功能，可自由設置
多種通訊接口可以選擇，可方便的實現上位機監控
無功功率可調，功率因數范圍超前0.95至滯后0.95
低電壓穿越功能
TUV認證，金太陽CQC認證及CE認證
|

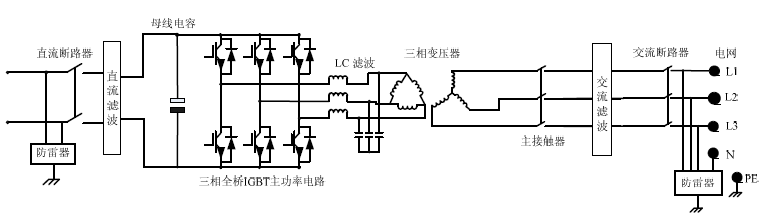

原理框圖
通信
RS485/以太網
電腦監控軟件
技術參數
|
型號 |
EA100KTF |
|
直流側參數 |
|
最大直流電壓 |
900Vdc |
|
最大功率電壓跟蹤范圍 |
450～820Vdc |
|
最大直流功率 |
110KWp |
|
最大輸入電流 |
250A |
|
交流側參數 |
|
額定輸出功率 |
100KW |
|
最大交流輸出電流 |
158A |
|
額定電網電壓 |
400Vac |
|
允許電網電壓 |
310～450Vac |
|
額定電網頻率 |
50Hz/60Hz |
|
允許電網頻率 |
47-51.5Hz/57-61.5Hz |
|
總電流波形畸變率 |
＜3%（額定功率） |
|
直流電流分量 |
＜0.5（額定輸出電流） |
|
功率因素 |
0.95（超前）～0.95（滯后） |
|
系統 |
|
最大效率 |
96.5%（含變壓器） |
|
歐洲效率 |
96 %（含變壓器） |
|
防護等級 |
IP20（室內） |
|
夜間自耗電 |
＜30W |
|
允許環境溫度 |
－25℃～+55℃ |
|
冷卻方式 |
風冷 |
|
允許相對濕度 |
0-95%，無冷凝 |
|
海拔高度 |
2000米（>3000米需降額使用） |
|
顯示與通訊 |
|
顯示 |
LCD |
|
標準通訊方式 |
RS485 |
|
可選通訊方式 |
以太網 |
|
機械參數 |
|
寬×高×深 |
|
|
凈重 |
900kg |
|
|
|
