性能特點：
• 無變壓器設計，最大轉換效率達97.5%
• 雙路獨立MPPT通道，實現兩路最大功率點跟蹤
• 寬輸入電壓范圍，方便組件配置
• 高精度MPPT算法，實現效率的最大化
• 保護功能齊全，穩定性高
• 適用于戶外安裝，家庭使用
• 直插式防水端子
• 多語種液晶顯示界面，可自由設置運行各種參數，
• 內置多種通訊接口，方便遠程監控
• TüV CE認證，符合德國VDE 0126-1-1標準要求，英國G83-1-1、G59-2認證，意大利ENEL Guide認證，澳洲AS4777、AS3100認證，CQC（金太陽認證）

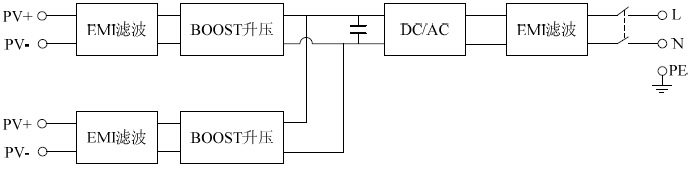

原理框圖：

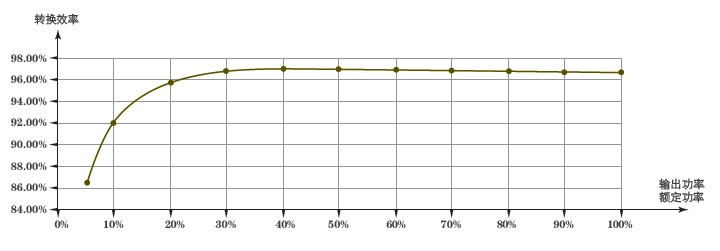

效率曲線：
技術參數：
| |
參數/型號 |
EA4KDL |
EA4K6DL |
EA5KDL |
EA6KDL |
|
輸入（DC） |
最大直流功率 |
4400Wp |
5000Wp |
5500Wp |
6600Wp |
|
直流最大開路電壓 |
520V |
520V |
520V |
520V |
|
推薦光伏陣列直流電壓 |
400V |
400V |
400V |
400V |
|
滿載MPPT電壓范圍 |
180-420V |
180-420V |
180-420V |
180-420V |
|
獨立MPPT路數 |
2 |
2 |
2 |
2 |
|
每路MPPT最大電流 |
12A |
14 |
15A |
18A |
|
直流輸入對數 |
4(每路MPPT 2對) |
4(每路MPPT 2對) |
4(每路MPPT 2對) |
4(每路MPPT 2對) |
|
MPPT效率 |
99% |
99% |
99% |
99% |
|
|
|
輸出(AC) |
額定輸出功率 |
4000W |
4600W |
5000W |
6000W |
|
額定電網電壓 |
230Vac |
230Vac |
230Vac |
230Vac |
|
額定輸出電流 |
18A |
20A |
22A |
26A |
|
額定電網頻率 |
50Hz/60Hz |
|
允許電網頻率范圍 |
47.5-50.2Hz/
57.5-60.2Hz |
|
總電流諧波畸變率THD |
＜3%（額定功率） |
|
輸出電流直流分量 |
＜0.5%（額定輸出電流） |
|
功率因素 |
＞0.99 |
|
并網相數 |
1 |
1 |
1 |
1 |
|
|
|
系統參數 |
最大效率 |
97.5% |
97.5% |
97.5% |
97.5% |
|
歐洲效率 |
96.2% |
96.2% |
96.3% |
96.5% |
|
夜間損耗 |
0W |
0W |
0W |
0W |
|
拓撲 |
無變壓器 |
無變壓器 |
無變壓器 |
無變壓器 |
|
噪音 |
50dB(A) |
50dB(A) |
50dB(A) |
50dB(A) |
|
工作溫度 |
-20℃～+50℃ |
|
濕度 |
4～100%（無冷凝） |
|
防護等級 |
IP65 |
|
海拔高度 |
1000m |
|
|
|
結構參數 |
尺寸(寬×高×深) |
|
410mm×550mm×200mm |
|
重量 |
25kg |
25kg |
25kg |
30kg |
|
|
|
其他 |
通訊 |
RS485,USB(可選),以太網(可選) |
|
顯示 |
寬頻液晶顯示 |
