產品名稱：
|
組串型并網逆變器
|
|
型 號：
|
EA10KTLPV/EA12KTLPV/EA15KTLPV
|
|
價 格：
|
0.00
|
|
品 牌：
|
8875
|
|
|
|
性能特點：
- 適用于戶用型小型光伏電站，也可組串使用
- 無變壓器設計，最大轉換效率達98%（歐洲效率97.3%）
- 雙通道獨立的MPPT，每個通道帶3路輸入組串，可靈活配置和安裝
- 無功功率可調，功率因數范圍超前0.9至滯后0.9
- 三電平空間矢量調制技術
- 采用膜電容提高系統壽命
- 寬直流電壓輸入范圍，最高可達1000V
- 戶外防水型設計（IP65）
- 寬范圍工作溫度：-25℃～+60℃，45℃時能保證最大功率輸出
- 多語種液晶顯示界面，可自由設置運行各種參數
- 防孤島保護功能
- 直插式防水端子
- RS485和USB串行通訊接口
- TüV CE認證，符合德國VDE 0126-1-1標準要求，英國G83-1-1、G59-2認證，意大利ENEL Guide認證，澳洲AS4777、AS3100認證，CQC（金太陽認證）

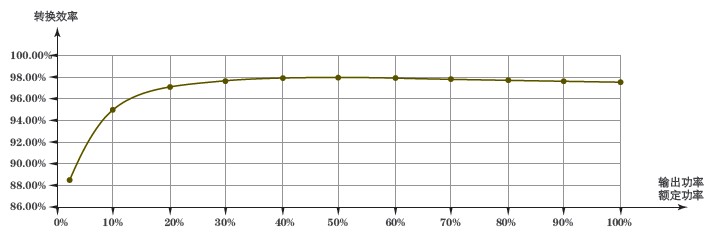

效率曲線：

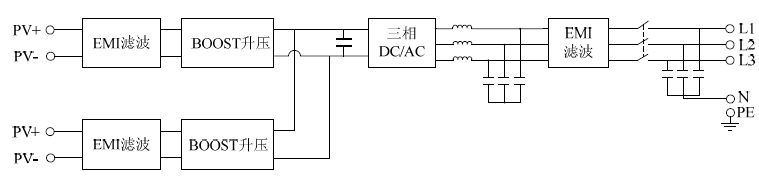

原理框圖：
技術參數：
|
|
參數/型號 |
EA10KTLPV |
EA12KTLPV |
EA15KTLPV |
|
輸入
（直流） |
最大直流功率 |
10.4KWp |
12.5KWp |
15.5KWp |
|
直流最大開路電壓 |
1000V |
1000V |
1000V |
|
啟動電壓 |
250V |
250V |
250V |
|
額定直流電壓 |
650V |
650V |
650V |
|
最大直流電流 |
2×20A |
2×20A |
2×20A |
|
滿載MPPT電壓
范圍 |
250-800V |
330-800V |
380-800V |
|
MPPT路數 |
2 |
2 |
2 |
|
每路MPPT可接入組串數 |
2×3 |
2×3 |
2×3 |
|
MPPT效率 |
99% |
99% |
99% |
|
|
|
輸出
（交流） |
額定輸出功率 |
10KW |
12KW |
15KW |
|
額定電網電壓 |
3×400Vac |
3×400Vac |
3×400Vac |
|
交流電壓范圍 |
3×310Vac
～3×450Vac |
3×310Vac
～3×450Vac |
3×310Vac
～3×450Vac |
|
額定電網電流 |
3×14A |
3×18A |
3×22A |
|
額定電網頻率 |
50Hz/60Hz |
|
允許電網頻率 |
47-51.5Hz/57-61.5Hz |
|
總電流諧波畸變率 |
＜3%（額定功率） |
|
輸出電流直流分量 |
＜0.5%（額定輸出電流） |
|
功率因素 |
＞0.99 |
|
并網相數 |
3 |
3 |
3 |
|
|
|
系統
參數 |
最大功率 |
98% |
98% |
98% |
|
歐洲功率 |
97.2% |
97.2% |
97.3% |
|
夜間損耗 |
OW |
OW |
OW |
|
拓撲 |
無變壓器 |
無變壓器 |
無變壓器 |
|
噪音 |
50dB(A) |
50dB(A) |
50dB(A) |
|
工作溫度 |
-20℃～+60℃（＞45℃開始降額） |
|
濕度 |
0～90%（無冷凝） |
|
防護等級 |
IP65 |
|
海拔高度 |
2000米 |
|
|
|
結構
參數 |
寬×高×深 |
570mm×640mm×230mm |
|
重量 |
45kg |
45kg |
45kg |
|
|
|
其他 |
通訊 |
RS485，USB（可選），以太網（可選） |
|
顯示 |
寬屏液晶顯示 |
|
|
|
