1. 解決共地、避免干擾
在大型項目改造中，經常遇到不同設備之間的共地問題，這也是產生信號干擾設備之間無法正常采集和處理的原因。此時用戶需要采用一種高密度、DIN導軌安裝的低成本，高性能的儀表解決這一問題最行之有效的方法就是：安裝一臺無緣隔離器（帕羅肯科技P/PA系列-P-0133無源隔離器，PA-0133無源隔離器），它具有無需供電，高隔離的輸出通道，同時它具有價位低，高密度的安裝方式，簡單易行的接線方式等優勢。
選型舉例：P-0133無源隔離器-4-20mA/4-20mA
PA-0133無源隔離器-4-20mA/4-20mA或選用↓
P-1176 有源信號隔離器-4-20mA/4-20mA（24V直流供電）
PA-1187直流信號隔離器-4-20mA/4-20mA（24V直流供電）
�。ㄒ陨先魏螀稻啥ㄖ疲�

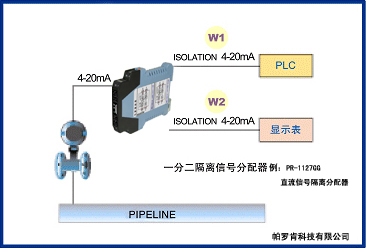

2. 兩地共享過程信號
有時，用戶需要在兩個不同的地方同時監測一路現場信號，最簡單、經濟的方法就是：安裝一個一進兩出的隔離分配器（帕羅肯PR/PG系列信號隔離分配器-PR-1127GG-D直流信號隔離分配器、PG-113/PG-114直流信號分配器《一分三、一分四》），它不僅可以隔離地回路，電機噪音及一些電子產品所造成的干擾，而且將一路信號分配成兩路至四路相同或者不同的信號，這兩路信號可送到不同的兩個接收設備，進行監測、記錄或控制。
選型舉例： PR-112直流信號分配器-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
PR-212交流信號分配器-4-20mA/4-20mA＊2 （220V交流供電或者24V直流供電）
PR-312 帶配電隔離分配器-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
PG-114直流信號分配器-4-20mA/4-20mA＊4（220V交流供電或者24V直流供電）
PG-1132帶配電隔離分配器（一入三出、一入四出）-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
�。ㄒ陨先魏螀稻啥ㄖ疲�

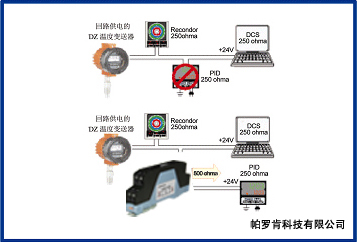

3.增強帶負載能力
有時，用戶需要在回路中再加一個250歐姆的負載（PID控制器），但是這樣超過了最大回路負載600歐姆，現在最簡單經濟的方法就是：安裝一個地輸入阻抗（100歐姆）高驅動負載能力（500歐姆）的2線制ECT，這樣可以增強回路的負載能力，可以類似PID控制器及其它擴展場合找到空間。
選型舉例：帕羅肯科技P/PR/PA/PG任一產品均可定制加大帶載能力

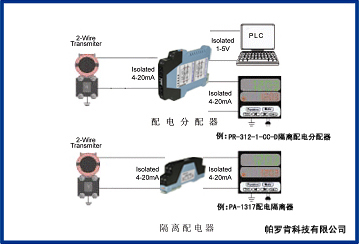

4.解決電源沖突問題
有些回路中，用戶需要將4線制變送器接到DCS上，但是DCS是給輸入回路供電的，這樣在變送器和DCS之間有個電源沖突的問題。現在最簡單經濟的方法就是：安裝一個接口轉換器，轉換器（PA-02無源配電隔離器，PA-1317配電隔離器，PR-312帶配電隔離分配器，PG-213隔離配電器（兩入兩出），可以由輸入或者輸出回路供電，這樣就可以保證整個回路的正常工作，解決電源的矛盾。
選型舉例： PA-02無源配電隔離器-4-20mA/4-20mA
PA-1317配電隔離器-4-20mA/4-20mA（24V直流供電）
PR-312 帶配電隔離分配器-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
PG-213隔離配電器（兩入兩出）-4-20mA＊2/4-20mA＊4（220V交流供電或者24V直流供電）
PG-1132帶配電隔離分配器（一入三出、一入四出）-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
�。ㄒ陨先魏螀稻啥ㄖ疲�
5.公共電源節省開支
在大型改造項目中，需要安裝很多不同用途的變送器，其中分兩線制和四線制變送器，若一臺電源為多個兩線制變送器供電，會造成設備供地或一個變送器損壞造成多臺設備不能正常工作，此時需要多個獨立的電源為兩線制變送器供電，以上遇到的問題，可加裝隔離配電器，實現每個兩線制變送器電源和信號獨立，節約開支，確保設備安全。
選型舉例： PA-02無源配電隔離器-4-20mA/4-20mA
PA-1317配電隔離器-4-20mA/4-20mA（24V直流供電）
PR-312 帶配電隔離分配器-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
PG-213隔離配電器（兩入兩出）-4-20mA＊2/4-20mA＊4（220V交流供電或者24V直流供電）
PG-1132帶配電隔離分配器（一入三出、一入四出）-4-20mA/4-20mA＊2（220V交流供電或者24V直流供電）
（以上任何參數均可定制）
文章來源：帕羅肯科技有限公司
原文網址：http://www.cn-paragon.com/
|
