本安電路中電涌防護器的設置

1、控制室內電涌防護器

在本安回路中的安全區域內（控制室內或現場機柜內），保護室內控制系統的電涌防護器應安裝在電纜進入控制室內或現場機柜內，連接安全柵之前。

電涌防護器的安裝應符合本規范的規定。

在安全區，電涌防護器和安全柵可分別安裝在不同機柜內，也可安裝在同一機柜內，但不應安裝在同一個導軌上。

機柜內與安全區關聯和與危險區關聯的電纜（及電線）應分開布線和敷設。

2、本安型現場儀表的電涌防護器

現場本安儀表宜采用專用于裝在現場儀表本體上的電涌防護器，也可以使用內部集成電涌防護器的現場本安儀表。

在危險區，現場儀表的電涌防護器應符合本規范的規定。

本安系統的接地連接

1、隔離式安全柵的接地系統

隔離式安全柵不需要專門的接地連接，一般的儀表接地系統即可滿足要求。

2、齊納式安全柵的接地系統齊納式安全柵的接地導流條應連接到共用接地系統。

設置電涌防護器的接地系統時，應符合齊納式安全柵的接地連接規則。齊納式安全柵的接地匯流排或接地導軌必須與直流電源的負極相連接。

電涌防護器的接地系統與齊納式安全柵的接地系統，在直流電路上的連接結構是一致的。設置齊納式安全柵的接地系統應兼顧電涌防護器的接地。

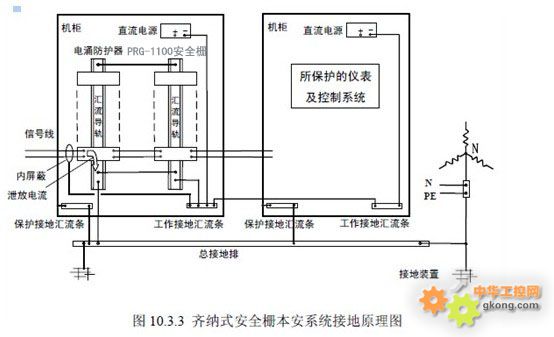

電涌防護器應采用與安全柵并排安裝的方式，見圖10.3.3。

圖中安全柵和電涌防護器通過導軌（導流條）接地。也可以通過其他匯流條接地。

本安接地匯流導軌與電涌防護器的接地匯流導軌相連接，使本安接地與電涌防護器的接地電位相等。

電涌防護器的接地匯流導軌應連接到總接地排。
