等電位接地系統的設計

接地系統的構成

儀表系統防雷工程的接地系統分為室內和室外兩部分。

室內儀表接地系統適用于各類控制室、現場機柜室、現場控制室等

室外儀表接地系統適用于現場儀表、現場接線箱、現場機柜以及分析小屋等。

儀表系統防雷工程的接地系統應采用等電位連接方式。

儀表系統防雷工程的接地系統與儀表接地系統相同，由接地裝置和接地連接系統構成

接地裝置共用電氣專業的接地裝置。

雷電電涌接地排

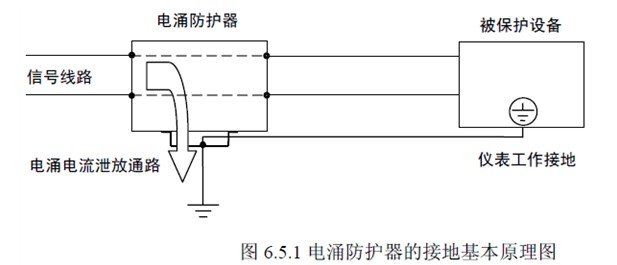

電涌防護器的接地基本原理

電涌防護器的機柜內接地連接

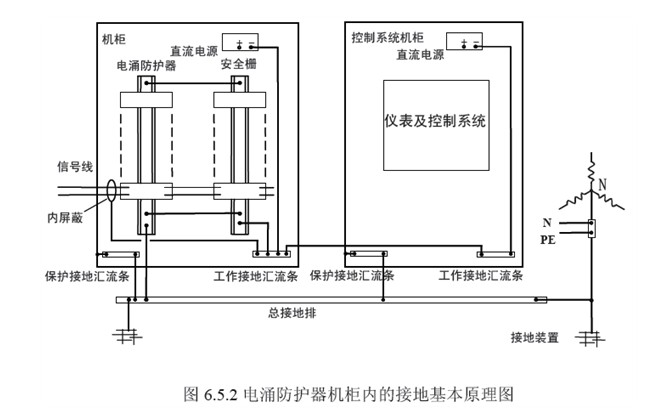

電涌防護器機柜內接地連接應采用圖6.5.2的方式。

注：圖中控制系統機柜是電涌防護器機柜的相關機柜。凡控制系統機柜的信號線路中設置電涌防護器的，即與電涌防護器機柜有線路聯系的機柜，均為電涌防護器機柜的相關機柜。

當機柜數量較少時，應采用控制系統機柜的工作接地匯流條與電涌防護器機柜的工作接地匯流條直接連接的方式。連接路徑宜為直線，連接導線長度不宜大于3m。

同一機柜內的多根導軌，宜在機柜內匯合到機柜接地匯流條，再接到總接地排，也可分別接到延長型接地排。

電涌防護器機柜之間的接地連接

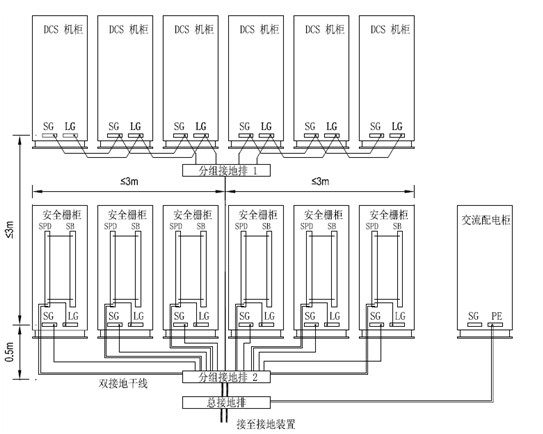

電涌防護器機柜之間的接地連接應采用圖6.5.3的方式。

控制系統機柜與電涌防護器機柜的間距不應大于3m。

控制系統各機柜與所連接的分組接地排的間距不應大于3m。

電涌防護器機柜與所連接的分組接地排的間距不宜大于0.5m，最大間距不應大于3m。

機柜數量較多時，應采用分組連接的方式。同一信號回路的電涌防護器和信號處理儀表應在同一分組。每一分組的接地連接都應采用圖6.5.3的方式。

機柜接地匯流條的串接數量不應大于3個。 電涌防護器 安全柵總接地排信號線 接地裝置 機柜工作接地匯流條直流電源 +-保護接地匯流條內屏蔽 控制系統機柜直流電源+-工作接地匯流條 保護接地匯流條 儀表及控制系統N PE

電涌防護器機柜與所連接的分組接地排的連接導線路徑宜為直線，連接導線長度不宜大于3m。
