總線控制器的防護

現場總線干線連接著主控制器的總線接口卡和現場的總線分支設備，總線干線兩端（包括延伸段）應設置電涌防護器。

主控制器端的電涌防護為重要防護，總線接口卡端應安裝信號線路類電涌防護器。

安裝在現場的控制器，應在各總線信號線路入口設置電涌防護器，交流電源輸入端應設置電源類電涌防護器。

現場輔助設備防護

現場總線分支設備包括分支模塊、現場配電器、總線終端器等。

現場總線分支設備連接總線干線的輸入端應安裝電涌防護器。

如果現場總線分支模塊是不帶電子電路的簡單連接型，則可以不設分支模塊端的電涌防護器。

使用帶電子電路（智能）分支模塊的系統，如果分支距離大于本規范的限度，則在分支的起始端和儀表設備上都應安裝電涌防護器。模塊與干線的連接處也應安裝電涌防護器。

現場總線終端器應安裝信號線路類電涌防護器。

安裝在現場的現場總線直流電源設備的交流供電端應設置電源類電涌防護器。

現場總線電涌防護器的設置

現場儀表防護

現場儀表及設備可以采用的電涌防護方式有：

1）由現場儀表制造廠裝備內部集成電涌防護器；

2）在現場總線的分支設備中設置電涌防護器；

3）在變送器上裝備專用的現場總線電涌防護器；

4）安裝現場總線通用電涌防護器。

常規的通用電涌防護器不適用于現場總線系統，除非產品標明適用于現場總線。

現場總線電涌防護器的設置

現場總線系統的電涌防護器配置見圖12.1.6-1、圖12.1.6-2。

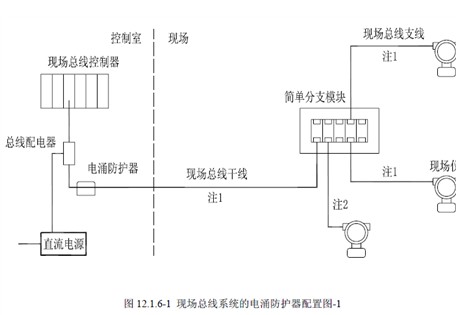

圖12.1.6-1為簡單連接型總線分支模塊，不設分支模塊端的電涌防護器。

圖12.1.6-2為智能模塊型總線分支模塊，設置分支模塊端的電涌防護器。

圖中：注1為現場分支線路在地面以上敷設的水平直線距離大于100m或垂直距離大于10m，儀表設置電涌防護器；注2為現場分支線路不構成此條件，儀表不設置電涌防護器。
