JetNet 5720G-8P

16+4G 機架式網管型IEEE802.3at高功率PoE工業以太網交換機，含8個PoE端口 New

16個10/100 BaseTX端口和4個千兆上聯端口

8個PoE端口支持IEEE 802.3af和IEEE 802.3at兩種供電標準，提供15.4W和30W電量輸出，支持2-event和LLDP電量分級

滿足IEEE 802.3at標準，每端口最大輸出功率30W，DC電源環境下整機輸出功率160W，AC電源環境下整機輸出功率

SFP光纖收發器模塊支持不同的帶寬及傳輸距離

支持LPLD，PD設備狀態檢測和自動重啟功能

無阻塞交換，16K MAC地址列表線速轉發

支持IEEE 1588 PTP精確時鐘同步

支持Korenix專利MSR環網冗余技術，可組8個百兆環和2個千兆環網

支持9,216 bytes巨幀(Jumbo Frame)，可用于大文件安全傳輸

支持IEEE 802.1AB LLDP及JetView Pro i²NMS管理軟件，便于自動繪制拓撲和批量設備管理

支持IGMP Query v1/v2 & Snooping v1/v2/v3用于高級多播管理

最多支持256個VLAN組

高級網管功能包括SNMP，RMON

支持DHCP client/server，DHCP Option 82，可自動分配IP地址

低壓冗余電源輸入范圍: 48VDC(46~57VDC) ，高壓電源輸入范圍:90~264VAC或127~370VDC

金屬外殼滿足IP31工業防護等級，具備良好的散熱性

JetNet 5720G-8P系列機架式千兆網管型PoE工業以太網供電交換機包含8個PoE端口，專為高標準高要求的PoE應用而設計，例如實時的IP視頻監控系統，會涉及諸如Wimax及802.11a/b/g/n等先進的高功率高帶寬的無線設備接入。交換機的8個PoE以太網供電端口均支持IEEE 802.3af和IEEE 802.3at兩種供電標準，提供15.4W和30W電量輸出。交換機通常在DC電源環境下整機輸出功率為160W，AC電源環境下整機輸出功率為140W，可將現有的視頻網絡升級為強大的視頻監控網。4個千兆以太網口提供高速上連通道，可連接上層主干交換機。采用Korenix專利MSR^TM網絡冗余技術，交換機可整合8個百兆環網和2個千兆環網，提供高品質的數據傳輸服務，自愈時間小于10ms。此外，為了確保數據交換過程沒有任何丟包或擁堵現象，JetNet 5720G-8P還在背板上整合了無阻塞交換功能。

JetNet 5720G-8P支持LLDP鏈路層發現協議，能夠完美的與Korenix專利JetView Pro i2NMS網管軟件共同作用，幫助用戶在大型視頻監控網絡中自動檢索設備，并有效的管理在線設備。為了確保不間斷的電源供應，JetNet 5720G-8P支持48VDC雙電源輸入以及斷電繼電器報警輸出功能。針對高壓電源環境的應用，PoE交換機特別提供90~264VAC或127~370VDC高壓交直流機型可供選擇。先進的2層網管功能包括IGMP Query/Snooping，DHCP，256個VLAN組，QoS，LACP，LPLD等等。 JetNet 5720G-8P采用強固的抗腐蝕材料設計，較其它PoE交換機穩定性更高，是工業視頻監控網絡的革命性解決方案。

推動IP視頻監控及無線PoE市場
自從2003年P(guān)oE以太網供電標準頒布以來，PoE以太網供電技術逐漸發展成一種趨勢; 更多的設備裝備了PD技術，可通過普通以太網雙絞線獲得電量和數據，而不必為遠程設備另外鋪設電源線。然而，常用到的IEEE 802.3af PoE標準僅提供15.4W電量輸出，不能滿足高功率終端設備的需求，如WiMAX，IP DOM攝像頭等功耗大于15.4W的設備。

JetNet 5720G-8P系列提供新的PSE解決方案，整合了IEEE 802.3af 15.4w和IEEE 802.3at 30W高功率PoE供電標準。8個PoE供電端口采用端跨(End-span)配線方式，每端口提供高達30W高功率輸出，交換機在DC電源環境下整機輸出功率為160W(65℃)，AC電源環境下整機輸出功率為140W(50℃)。可以驅動戶外PTZ IP攝像頭，直接實現路口街道監控或WiMAX系統，用于車站，機場等熱點Internet連接。4個千兆上連端口方便用戶組建冗余環網，能夠提升中心網絡的靈活性和傳輸帶寬。

4種供電模式應用靈活
在WiMax系統，無線AP以及高端PoE應用中，有多種不同類型的PD設備，例如，IEEE 802.3af，IEEE 802.3at 2-event，IEEE 802.3at LLDP和非標準PoE。為了兼容這些不同的PD設備，JetNet 5720G-8P是全球首款機架式高功率PoE交換機，支持4種供電模式，包括IEEE 802.3af模式，IEEE 802.3at 2-event模式，IEEE 802.3at LLDP電量分級模式，以及強制供電模式，可以滿足工業應用中所有類型PD的需求。因此，JetPoE機架式PoE交換機可以極大的節省安裝和維護成本，是工業PoE網絡極具競爭力的選擇。

IEEE 802.3at 2-event PoE

JetNet 5720G-8P機架式交換機支持IEEE 802.3at高功率PoE 2-event分級模式，可管理PSE與PD設備之間的功率協商。IEEE 802.3at 2-event模式允許PD設備從交換機獲取最高30W電量，這個過程是通過芯片完成的，而無需額外加載軟件。因此無需軟件干預，交換機即可輕松有效的為高端PoE設備供電。

IEEE 802.3at LLDP PoE
JetNet 5720G-8P系列整合了IEEE 802.3at高功率PoE的LLDP鏈路層發現協議，可以有效的與PD設備協商輸出功率。LLDP封包提供智能功耗預算控制，滿足高端設置需求提供準確的電量供應。通過IEEE802.3at LLDP PoE動態協商功能，JetNet 5720G-8P可以更加靈活的為下掛PD設備進行功耗重新分配。

IEEE 802.3at 3rd 第三方PSE一致性測試
JetNet 5720G-8P系列交換機IEEE 802.3at 2-event和IEEE 802.3at LLDP技術的一致性和互通性測試不僅局限于Korenix內部，還有第三方認證機構的參與，他們驗證了Korenix PoE系統的智能供電能力，強大的功能和產品高可靠度。

可靠的供電機制
JetNet 5720G-8P支持冗余48VDC電源輸入以及網絡冗余功能。當輸入電源出現故障或發生其它重要事件時，一路繼電器報警信號會觸發報警系統。為了確保電源供應的可靠度，其它的PoE管理功能還包括獨立的端口狀態監控，緊急電源管理(3個供電檢測模塊，可以在電源發生故障時，根據預定義的優先級列表快速關閉優先級較低的端口，保障高優先級端口正常供電)和電壓/電流監控以及調節功能。

Korenix科洛理思(北爾電子集團) JetNet 5720G-8P 16+4G機架式網管型IEEE802.3at高功率PoE工業以太網交換機，含8 PoE端口

JetNet 5720G-8P網管型交換機支持電量整合管理功能，可讓交換機確定每個端口的準確功率，并且平衡各個PoE端口合理的輸出功率。反言之，交換機還可根據用戶定義屬性，如最大有效功率，端口優先級(critical, high, low)，各端口最大輸出功率等，為更高或更低瓦數的設備供電。

高密度端口及千兆接入能力
JetNet 5720G-8P系列配備16個10/100 Mbps電口以及4個RJ-45/SFP combo可選端口，可連接服務器或千兆主干網絡，為大流量的多媒體，音視頻數據流提供快速可靠的通路，組建不間斷傳輸網絡。4個RJ-45端口可以自適應速率，而4個支持熱插拔的SFP GBIC端口插槽可根據實際應用需求，選擇電口或選擇千兆光口實現高帶寬遠距離的連接。

支持高達9Kbytes巨幀傳輸
典型的以太網數據幀大小范圍是64～1518bytes。適合常規應用。然而，當用戶需要傳輸大文件時，文件會被分成許多很小的數據包，則會降低傳輸速率，9KBytes巨幀傳輸則可以解決這個問題。Korenix JetNet 5720G-8P支持巨幀提升了網絡的傳輸能力，可以輕松處理高達9K的大封包。

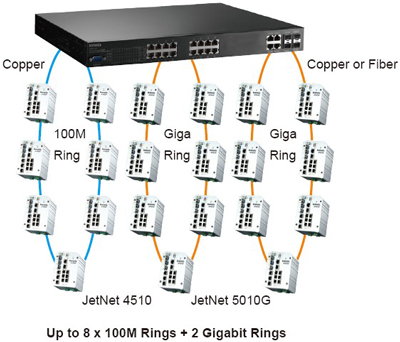

Multiple Super Ring (MSR^TM) 整合能力
JetNet 5720G-8P系列支持新一代的環網冗余技術–MSR^TM，滿足各種不同冗余需求和網絡結構的應用。此PoE交換機可以整合最多10個RSR(Rapid Super Ring)環網，包括8個快速以太環網和2個千兆環網。使用MSR^TM技術，可讓一個網絡節點隸屬多個環網，而斷線恢復時間(failover time)小于10ms，復接恢復時間(restore time)則達到0ms。

LPLD用于PD活動狀態檢查
JetNet 5720G-8P支持Korenix專利PoE "Link Partner Line Detect" PD設備活動狀態檢查技術，通過輕松的監看PD設備的實時狀態來確保連線的可靠性。一旦檢查到PD停機，會馬上通過PoE端口進行一次重上電的動作，將PD重新激活。這極大的增強了系統的可靠性，而降低了維護時間和成本。

自動繪制拓撲實施有效管理
JetNet 5720G-8P支持拓撲檢索及LLDP(IEEE 802.1AB鏈路層發現協議)，使用支持LLDP功能的網絡管理軟件可幫助用戶在同一子網中檢索不同廠家的網絡設備。使用LLDP功能，NMS網絡管理系統可以輕松繪制網絡拓撲結構，顯示端口ID，端口描述，系統描述，VLAN ID等等。一旦某條連線發生中斷，拓撲變化信息會更新至NMS網管系統，簡化了用戶的網絡維護工作。除了SNMP和LLDP協議，JetNet 5720G-8P系列還配備Korenix專利的JetView Pro i²NMS軟件提升網管效能, 除了自動繪制拓撲圖，還支持MSR^TM批量環網管理，批量IP設定，固件升級，設置備份還原，內建SNMP MIB Browser/編譯器等。界面友好的網管軟件使管理員可以自動檢索網絡設備，有效管理工業以太網絡。

出色的網管和增強安全性
JetNet 5720G-8P提供豐富的網絡控制和安全管理功能，在工業視頻監控網絡中，提供高品質高帶寬高效率的視訊流傳輸服務。網絡優化工作，則可以通過JetNet 5720G-8P交換機的DHCP option 82，QoS，256個VLAN組，IGMP Query/Snooping，GMRP，LACP鏈路聚合(802.3ad)， ACL訪問控制列表，PoE排程和其它高級安全管理功能來實現。系統管理員可以通過豐富的用戶界面對設備進行遠程設置管理，例如JetView，JetView Pro(Korenix高級網管軟件)，Web瀏覽器，SNMP，Telnet等。

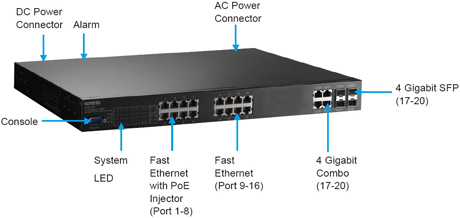

JetNet 5720G-8P 外觀

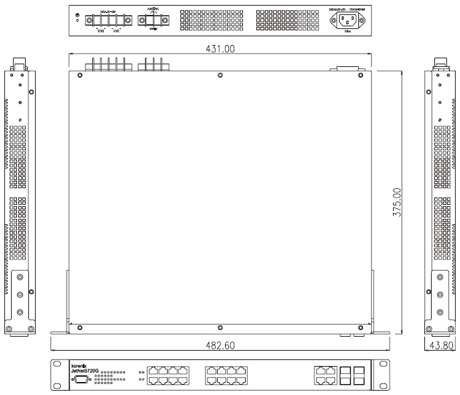

尺寸(單位: mm)

TOP

規格

技術

標準

IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-TX
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and back pressure
IEEE 802.3af Power Over Ethernet (PoE)
IEEE 802.3at Power Over Ethernet Plus (PoE Plus)
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN
IEEE 802.1P GMRP
IEEE 802.1d Spanning Tree Protocol
IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
IEEE802.3ad Link Aggregation Control Protocol (LACP)
IEEE802.1x Port based Network Access Control
IEEE802.1AB Link Layer Discovery Protocol
IEEE1588 Precision Time Protocol

性能

交換機技術

存儲轉發交換技術，12.8Gbps交換矩陣

系統吞吐量

10M以太網: 14,880pps, 100M以太網: 148,800pps, 千兆以太網: 1,488,100pps

傳輸封包大小

64 bytes ～ 1546 bytes

巨幀Jumbo Frame

最高 9,216bytes

MAC 地址列表

16K

封包緩存

32Mbits

PoE 技術

End-Span 配線方式，遵循IEEE802.3af-2003標準，支持IEEE802.3at，包括2-event和LLDP電量分級

PoE Pin腳定義

RX/V-(1, 2)， TX/V+(3, 6)

網管

設置

Cisco-Like CLI, Telnet, JetView Pro, Web, SSL, SSH, SNMP v1/v2c/v3, RMON

LLDP

鏈路層發現協議適用NMS自動繪制拓撲(例如JetView Pro)

SNMP Trap

SNMP v1/v2c Traps.

SNMP MIB

MIB-II, Bridge MIB, Ethernet-like MIB, VLAN MIB, SNMP MIB, PoE MIB, LLDP MIB, RMON MIB, Trap MIB, 和Private MIB

NTP

網絡時鐘協議用于時鐘同步

端口鏡像

在線流量監控

端口聚合

支持靜態和802.3ad LACP動態聚合，最多8個聚合組，每個聚合組8個端口成員

速率控制

入棧可過濾廣播，多播，未知封包或全部封包

VLAN

IEEE802.1Q VLAN, GVRP. 最多256個VLAN組

QoS

每個端口8個優先級,支持IEEE802.1p COS和Layer 3 TOS/DiffServ

IGMP Snooping

IGMP Snooping v1/v2/v3用于多播管理，支持IGMP Query v1/v2模式

GMRP

GARP 多播注冊協議

IEEE 1588 PTP

精確時鐘同步協議，用于網絡時鐘同步

端口加密

為特定端口指定可登錄MAC地址

802.1x

基于端口的網絡訪問控制

ACL

L2~L4訪問控制列表

DHCP

支持DHCP Client/Server & DHCP Option 82

郵件報警

對預定義事件自動進行報警

系統日志

支持本地及遠程日志服務器

網絡冗余

RSTP

IEEE802.1D-2004 RSTP.兼容STP.

多環冗余(MSR^TM)

新一代Korenix環網冗余技術，包括Rapid Super Ring, Rapid Dual Homing, TrunkRing, MultiRing.

Rapid Super Ring (RSR^TM)

滿載情況下斷線恢復時間小于10ms，復接恢復時間為0，無縫自愈

Rapid Dual Homing (RDH^TM)

支持多線路上連到一臺或多臺上層交換機

TrunkRing^TM

采用端口聚合技術提升環網的帶寬和可靠度

MultiRing^TM

單機上可整合最多12個100Mbps環網和2個千兆環網

LPLD^TM

自動檢測PD設備狀態，一旦有異常可自動重啟

PoE排程管理

各PoE端口可獨立啟動/關閉，設置供電排程。支持以小時為單位的周計劃排程

先進的PoE供電管理

獨立的端口狀態監控，緊急電源管理，電壓/電流監控及調節功能

界面

端口數量

10/100Base-TX: 16個PoE以太網供電端口
10/100/1000Base-TX: 4 x RJ-45, SFP combo可選端口
1000Base-X: 4個SFP插槽支持熱插拔

線纜

10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable (100m)
100 Base-TX: 2/4-pair UTP/STP Cat. 5 cable (100m)
1000 Base-T: 4-pair UTP/STP Cat. 5 cable (100m)

LED指示燈

MSR狀態指示燈:
1. MSR正常狀態 (綠燈亮)
2. MSR異常狀態 (黃燈亮)
3. MSR功能無效 (不亮)
4. MSR設置錯誤，例如環網未連接到環網端口 (綠燈閃爍)
5. MSR 本機異常 (黃燈閃爍)
PoE狀態指示燈:
802.3af模式: 檢測/供電 (綠燈)
802.3at模式: 檢測/供電 (藍燈)
端口狀態指示燈:
10/100 RJ-45: Link/Activity (綠燈亮/綠燈閃爍)
Gigabit Copper/SFP: Link/Activity (綠燈亮/綠燈閃爍)
診斷指示燈: PSU/DC電源(綠燈), RDY (綠燈), Alarm (紅燈)
RS232控制端口: RJ-45接頭, Pin3: TxD, Pin6: RxD, Pin5:GND

電源接頭

1個標準三相AC插孔 + 4 pin DC電源接線槽

繼電器報警

1路繼電器報警輸出 1A@24V

事件報警

電源(PSU, DC1, DC2) 故障，端口中斷，環網失效，登錄失敗，RSR拓撲結構變化

電源需求

功耗

不接PD設備，最高28 Watts
PSU: 90-264VAC/127-370VDC, 200W
DC1/DC2: 48VDC (46-57VDC), 冗余電源輸入

PoE Power Output IEEE 802.3at

50-57VDC, 0.6A

PoE Power Output IEEE 802.3af

44-57VDC, 0.35A

保護

過載電流保護: 支持
極性反接保護: 支持
PoE保護: over-temp, over-current, over/under-voltage &transient

機械規格

外殼

鋁合金外殼滿足IP31工業防護等級

安裝

19-inch, 1U機架式安裝

尺寸

43.8mm(H) x 431mm (W) x 375mm (D)

凈重

大約 5 kg

工作環境

工作溫度

-25 ~ 65°C, 無風扇

工作濕度

5% ~ 95%, 無凝露

存儲溫度

-40 ~ 85°C

Hi-Pot

端口電源間1.5KV高壓隔離保護

通過認證

EMI

FCC Class A, CE/EN55022. Class A

EMS

EN61000-4-2 (ESD), level 3
EN61000-4-3 (RS), level 3
EN61000-4-4 (EFT), level 3
EN61000-4-5 (Surge), level 3
EN61000-4-6 (CS), level 3
EN61000-4-8
EN61000-4-11

交通控制

NEMA TS2 (Pending)

海事

DNV (Pending), GL (Pending)

安全

UL, cUL, EN60950 (Applying)

沖擊測試

IEC60068-2-27

振動測試

IEC60068-2-6

自由落體

IEC60068-2-32

MTBF

超過200,000小時, MIL-HDBK-217F GB標準

質保

5 年

TOP

訂購訊息

JetNet 5720G-8P 16+4G機架式網管型IEEE802.3at高功率PoE工業以太網交換機，含8 PoE端口
包括:

JetNet 5720G-8P(不含SFP收發器模塊)

機架安裝配件

快速安裝向?qū)?

手冊光盤

TOP

可選配件

SFP光纖收發器:

千兆多模SFP光收發器

千兆單模SFP光收發器

千兆BIDI/WDM單模SFP光收發器

電源

SDR-480-48: 工業DC48V電源, 90~264VAC/127~370VDC輸入, -25~70°C
