產品名稱：
|
科洛理思簡易款PoE以太網交換機
|
|
型 號：
|
JetNet 3705
|
|
價 格：
|
0.00
|
|
品 牌：
|
5622
|
|
|
|
|
JetNet 3705/3705-w |
5口非網管型工業PoE以太網供電交換機 |
|
|
4個10/100TX PoE以太網供電端口和1個10/100TX上連端口
每個PoE端口提供15.4W電量輸出
支持端口斷線繼電器報警
電源接線槽適用工業現場
DC電源插孔支持外接電源適配器
端跨(End-span)PoE供電配線方式
通過DIP撥碼開關簡單設置報警
支持導軌/壁掛和桌面安裝方式
支持-20~70℃寬溫工作環境，適用惡劣工業現場(JetNet 3705-w:-40~70℃) |
JetNet 3705/3705-w 是一款工業PoE以太網供電交換機，曾榮獲臺北2007 COMPUTEX最佳外銷產品獎“Best Choice Award”，通過UTP或STP線纜為設備供電，不僅節省成本和空間，而且利于電源使用和集中管理。JetNet 3705/3705-w 工業PoE以太網供電交換機，配備4個10/100Base TX PoE供電端口，每個端口提供最多15.4W電量，一個10/100Base TX 上連端口用于與遠端節點進行數據傳輸。JetNet 3705/3705-w 符合IEEE802.3af Power over Ethernet(PoE) 標準。PoE以太網供電技術全面兼容支持PoE協議的受電設備，例如：IP監控?cái)z像頭，無線AP，IP電話，POS機，工業傳感器，門禁系統讀卡器。外接48VDC電源，JetNet 3705/3705-w 即可通過4個PoE供電端口在UTP和STP網線上同時傳輸電源和數據。為適應工業現場惡劣的工作環境，JetNet 3705/3705-w 采用堅固的鋁合金外殼設計，符合IP31工業防護標準，支持繼電器報警輸出功能。JetNet 3705/3705-w 提供工業級的電源接線槽和斷電斷線繼電器報警觸點。為方便用戶，交換機還提供一個適用傳統AC/DC電源適配器的電源插孔。
48V PoE以太網供電系統
Korenix科洛理思(北爾電子集團) JetNet 3705/3705-w 是一款4個PoE供電口加1個10/100TX上連端口的工業以太網供電交換機。PoE端口提供線速10/100Mbps數據傳輸和符合 IEEE802.3af PSE 標準的15.4W電量傳輸能力。
為適應工業現場的應用，JetNet 3705/3705-w 配備2組電源輸入，并對端口和電源斷連情況提供實時的繼電器報警輸出機制。
為適應現場的惡劣的工作環境，JetNet 3705/3705-w 采用鋁合金外殼設計，擁有良好的散熱性能，面板上的LED顯示燈可以實時的顯示包括電源狀態，端口連線狀態，和PoE供電口狀態在內的各項工作狀況JetNet 3705/3705-w 不僅符合IEEE802.3af 標準，還具備過流/端口保護設計，防止PD設備遭受損壞。

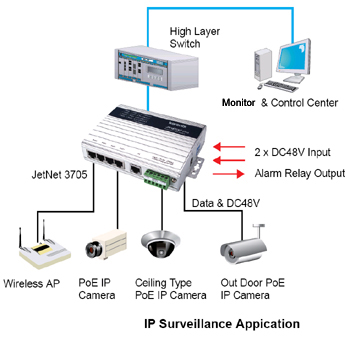

應用

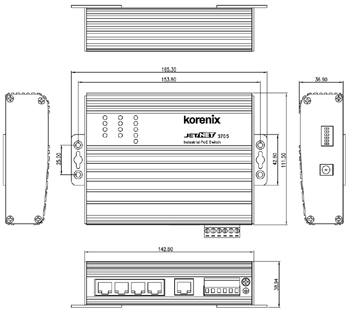

尺寸(單位: mm)
|
| |
|
|
技術 |
|
|
|
IEEE802.3 10Base-T
IEEE802.3u 100Base-TX
IEEE802.3af Power over Ethernet
IEEE802.3x flow control | |
|
|
|
存儲轉發技術，3.2Gbps交換矩陣 | |
|
|
|
|
|
|
|
|
|
|
|
|
port1～4 ，提供每端口15.4w電量輸出
RJ-45 pin腳定義:TX (3,6), RX (1,2), V+ (4,5), V-(7,8) | |
|
|
|
| 界面 |
|
|
|
4個10/100 Base-TX PoE以太網供電端口，支持自適應MDI/MDI-X，自動協商速率
1 個10/100 Base-TX上連端口 | |
|
|
10/100 Base-TX: RJ-45
電源/繼電器報警: 6-Pin接線槽
DC-Jack | |
|
|
|
10Base-T: 4線對UTP/STP Cat.3,4,5線纜, EIA/TIA-568 100-ohm(100m)
100Base-TX: 4線對UTP/STPCat.5線纜, EIA/TIA-568 100-ohm(100m) | |
|
|
|
DIP1~5: 啟動(On) 或關閉(Off) port1～port5斷線報警功能
DIP6: 啟動(On) 或關閉(Off)電源報警功能 | |
|
|
|
Power x 3 (綠色), Fault x 1(紅色)
PoE x 4 (綠色),Link / Activity x 5 (綠色亮/綠色閃爍) @ 100Mbps, (黃色亮/黃色閃爍) @ 10Mbps | |
| 電源需求 |
|
|
|
輸入電壓: 48VDC或-48VDC冗余電源輸入(接線槽)
AC/DC電源適配器DC 48V/1.6A(可選)
1個電源適配器插頭
正負極性反接保護: 支持 | |
|
|
|
6.5Watts（不帶PD負載）
70Watts （帶PD滿載） | |
| 機械規格 |
|
|
|
|
|
|
|
|
|
33.8 mm (H) x 164.8 mm(W) x 108 mm (D) | |
| 工作環境 |
|
|
|
JetNet 3705: -20 ～ 70℃
JetNet 3705-w: -40 ～ 70℃
| |
|
|
|
|
|
|
|
|
|
| 通過認證 |
|
|
|
通過1.2KV端口電源間高壓隔離測試 | |
|
|
|
FCC ClassA, CE/EN55022 ClassA | |
|
|
|
EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
517,810小時, MIL-HDBK-217F GB標準 | |
|
|
|
JetNet 3705 5口非網管型工業PoE以太網供電交換機
JetNet 3705-w 5口非網管型工業PoE以太網供電交換機
包含：
JetNet 3705 / JetNet 3705-w
壁掛安裝配件
快速安裝向?qū)?
用戶手冊光盤
|
|
48VDC 導軌電源: DR-75-48, 75W
48VDC 導軌電源: MDR-100-48, 100W |
|
|
|
