JetNet5018G，網管型工業以太網交換機專為工業應用環境而設計，特別是滿足現場安裝條件有限，卻有多設備接入的需求，各接入端口共享更高單機帶寬，更低轉發延時和更有效處理上行傳輸。此外，所有端口都可以通過單一的管理Agent進行管理。JetNet 5018G配備16個10/100TX快速以太網端口和2個1000Base-T/Gigabit SFP combo可選模塊。SFP端口支持各種類型的千兆SFP光纖收發器模塊，包括 Gigabit SX, LX, LHX, ZX和XD，滿足不同界面及傳輸距離需求。16+2G組合端口設計可組成8個百兆環網和1個千兆環網，是獨一無二的Korenix專利環網技術。

JetNet 5018G采用鋁合金外殼設計，具備出色的散熱性能，支持寬范圍工作溫度。JetNet 5018G支持巨幀(Jumbo frame)高達9,216bytes，滿足大文件傳輸需求，這也是未來工業應用需求的新趨勢。交換機支持RSTP快速生成樹和MSR(Multiple Super Ring)多環冗余技術。此外，JetNet 5018G還支持全面的2層交換機網管功能，例如 VLAN，IGMP Snooping，LACP等網絡控制功能，及SNMP，LLDP等網絡管理功能。安全訪問控制則包含：Port Security，802.1x和靈活的L2/4 ACL訪問控制列表。JetNet 5018G不僅可以滿足技術類需求，同時也是工業應用環境中的最佳解決方案。

高帶寬，高品質

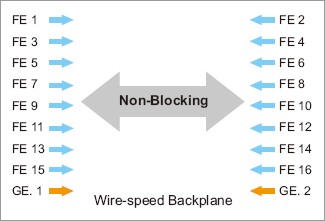

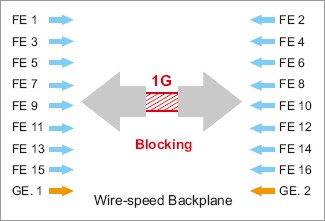

JetNet 5018G配備16個100M快速以太網和2個千兆以太網口，合計需要至少7.2G 背板帶寬滿足線速，雙向數據交換。為了滿足此需求，提供2種系統處理機制- 無阻塞(non-blocking)和阻塞(blocking)機制。在無阻塞(non-blocking)機制下，交換矩陣提供較端口需求更高的帶寬。無論是點對點或網狀交叉傳輸，吞吐量始終保持100%，而無丟包情況發生。在阻塞(blocking)機制下，通常應用于非單芯片解決方案。在各端口間有大流量傳輸時，有限的背板帶寬可能會導致通訊阻塞。JetNet 5018G內建12.8G背板帶寬，較系統需求更高。所有流量均可以無阻塞無丟包進行交換。支持高達9K巨幀(Jumbo frame)傳輸，可降低封包數量，便于傳輸大文件。高帶寬及高性能方案能夠保障產品的各項功能。

Korenix科洛理思(北爾電子集團) JetNet 5018G/5018G-w 16+2G千兆網管型工業以太網交換機

什么是巨幀(Jumbo Frame)?

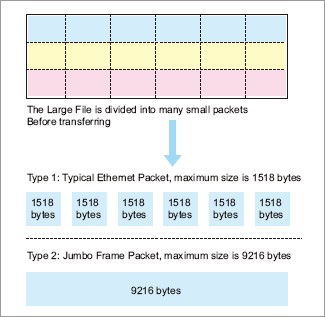

典型的以太網數據幀大小范圍是64～1518bytes。適合常規應用。然而，當用戶需要傳輸大文件時，文件會被分成許多很小的數據包，則會降低傳輸速率，9KBytes巨幀傳輸則可以解決這個問題。

Jumbo Frame示例:
大文件傳輸應用很廣泛，如LCD的電路位圖最大可達800 MB。網絡服務器通常需要備份大量大文件。

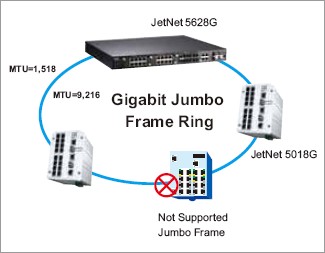

巨幀環網

需要在工業環網環境中啟動Jumbo Frame巨幀傳輸，則環中所有交換機必須支持巨幀。如果環上有交換機不支持巨幀(Jumbo Frame)，則所有巨幀會被丟棄。Korenix提供全面支持巨幀傳輸的交換機，此交換機可幫助用戶輕松建立巨幀環網。選用JetNet機架式交換機安裝在控制機房，而選用JetNet 5018G/5012G/3018G導軌式交換機做為現場級巨幀交換機。

千兆SFP端口

JetNet 5018G配備2個千兆RJ-45/SFP Combo可選端口。當端口密度較高的交換機連接多路設備時，上連端口帶寬通常成為通訊的瓶頸。千兆Combo可選端口可做為上連或下連端口，用戶可選擇電口連接或不同距離的光纖連接。

JetNet 5018G的SFP插槽支持1000Base-X SFP光收發器模塊。用戶可以根據需要，例如應用環境，通訊距離的不同，或根據已安裝的光纖線材類型，為交換機選擇正確的SFP光收發器模塊，包括多模、單模模塊。

Multiple Super Ring多環冗余功能
JetNet 5018G支持新一代環網冗余技術 – MSR^TM，包含多項新功能，適合不同需求及結構的網絡冗余應用。JetNet 5018G最多可組成9個RSR快速自愈環網，包括8個快速環網和1個千兆環網。Korenix專利保護的技術，可簡化您的網絡規劃。

Korenix科洛理思(北爾電子集團) JetNet 5018G/5018G-w 16+2G千兆網管型工業以太網交換機

通過LLDP及JetView Pro實施管理

LLDP (Link Layer Discover Protocol)鏈路層發現協議，已由IEEE 802.1AB-2005正是批準。LLDP是一個2層協議，可用于記錄相鄰網絡設備的拓撲連接，管理信息，身份及主要特性，在本地網絡中接收建立管理架構。在工業環境中，大多數廠商僅提供私有的設備發現協議，Windows工具或其它軟件來管理交換機。LLDP是一個公共協議，使用LLDP協議，用戶可以輕松檢索網絡設備，為有關站點建立網絡信息管理計劃。

JetNet 5018G支持SNMP，LLDP協議和JetView網管，通過Korenix網絡管理系統JetView Pro或其它支持SNMP和LLDP的網管軟件，用戶可輕松檢索端口及環網狀態，并可以自動繪制拓撲圖。此網管軟件能幫助管理員高效便捷的管理網絡系統。

Korenix科洛理思(北爾電子集團) JetNet 4510 10口網管型工業以太網交換機

JetNet 5018G外觀

尺寸(單位:mm)

TOP

規格

技術

標準

IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3ab 1000Base-TX
IEEE 802.3z Gigabit Ethernet Fiber
IEEE 802.3x Flow Control and Back-pressure
IEEE 802.1p class of service
IEEE 802.1Q VLAN and GVRP
IEEE 802.1D-2004 Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
IEEE802.3ad Link Aggregation Control Protocol (LACP)
IEEE802.1X Port based Network Access Control
IEEE802.1AB Link Layer Discovery Protocol (LLDP)

性能

交換技術

存儲轉發交換技術, 12.8Gbps交換矩陣

系統吞吐量

10M Ethernet:14,880 pps
100M Fast Ethernet :148,800 pps
Gigabit Ethernet : 1,488,100 pps

傳輸封包大小

典型: 64 bytes~1536 bytes

支持巨幀(Jumbo Frame)

最高達9,216bytes

MAC地址列表

8K MAC

封包緩存

2Mbits

網管

設置

Cisco-Like CLI, Web, SSL, SSH, JetView, Backup/Restore, DHCP Client, 熱啟動,
恢復出廠設置, Admin password, Port Speed/Duplex control, 狀態顯示, 數據統計,
MAC地址列表顯示, Static MAC, Aging time, Dual Firmware images

啟動/關閉Jumbo Frame支持

最高達到9,216KBytes

LLDP

鏈路層發現協議用于記錄相鄰網絡設備的拓撲連接和管理信息

SNMP

SNMP v1, v2c, v3 ,Traps

SNMP MIB

MIB-II, Bridge MIB, VLAN MIB, SNMP MIB, RMON和Private MIB

SNTP

簡單網絡時鐘協議用于同步時鐘

端口鏡像

在線流量監控

端口聚合

支持靜態聚合和802.3ad LACP動態聚合，最多12個聚合組，每個聚合組包含2-8個端口

速率控制

入棧及出棧速率限制

VLAN

IEEE802.1Q VLAN, GVRP. 最多255個VLAN組

私有VLAN

可將下端端口分割成isolated/community VLAN，僅與上連端口相通

QinQ

二次封裝VLAN技術，一個以太幀包含2個Tag

QoS

每個端口支持4個優先級,支持IEEE802.1p COS及 Layer 3 TOS/DiffServ

IGMP Snooping

IGMP Snooping V1/V2 用于多播過濾及IGMP Query

DHCP Server

支持255個動態IP

DHCP Option 82

支持中繼遠程server的DHCP請求

802.1x

Port_based網絡訪問控制

端口安全管理

為特定端口定義授權MAC地址

Radius

可使用Radius賬號/密碼登入，可與Radius服務器做認證

IP安全管理

防止非法訪問

GMRP

GARP多播注冊協議

E-mail報警

自動對指定事件進行報警

系統日志

使用server/client模式記錄相關事件信息

網絡冗余

MSTP

IEEE 802.1s MSTP, MSTP Instance可與VLAN整合

RSTP

802.1D-2004 RSTP，向下兼容傳統STP協議

MSR

Korenix冗余環網技術，包括Rapid Super Ring, Rapid Dual Homing, TrunkRing, MultiRing

RDH

提供多條上連鏈路到一臺或多臺上層交換機

TrunkRing

采用端口聚合技術提升環網的帶寬和可靠度

Multiple Ring

在一臺交換機上串接一個或多個環網，最多支持8個100M環和1個千兆環

傳統Super Ring

向下兼容(client模式)

界面

端口數量

10/100Base-TX: 16個RJ-45端口, 自適應MDI/MDI-X, 自動協商
10/100/1000Base-TX: 2個RJ-45, SFP combo可選端口
1000Base-X: 2個SFP支持熱插拔

線纜

10Base-T: 2-pair UTP/STP Cat. 3, 4, 5 cable (100m)
100 Base-TX: 2/4-pair UTP/STP Cat. 5 cable (100m)
1000 Base-T: 4-pair UTP/STP Cat. 5 cable (100m)

LED狀態指示燈

系統:
Power 1, Power 2, Ring Master (綠燈),
Relay 1, Relay 2, Ring Failure (紅燈)
10/100 RJ-45:
Link / Activity (綠燈/綠燈閃爍)
Full Duplex /Collision (黃燈/黃燈閃爍)
1000Base-T RJ-45:
Link / Activity (綠燈/綠燈閃爍)
Full Duplex /Collision (黃燈/黃燈閃爍)
Gigabit SFP:
Link/Activity (綠燈/綠燈閃爍)

RS232控制端口

RJ-45 type, Pin: (2: TxD, 3: RxD, 5:GND)

電源

2路DC輸入

報警

2路繼電器報警輸出

電源需求

系統電源

冗余24V (12-48V) DC電源輸入

功耗

最高 15 Watts

機械規格

安裝

導軌或壁掛安裝

外殼

鋁合金外殼滿足IP31工業防護等級

尺寸

137mm(H) x 96mm (W) x 129mm (D) OC

單重

1.5 kg(含包裝)

工作環境

工作溫度

-25 ~ 70°C

工作濕度

5% ~ 95% (無凝露)

存儲溫度

-40 ~ 85°C

通過認證

EMI

FCC Class A, CE/EN55022. Class A

EMS

EN61000-4-2, EN61000-4-3, EN61000-4-4,
EN61000-4-5, EN61000-4-6, EN61000-4-8

沖擊測試

IEC60068-2-27

自由落體測試

IEC60068-2-32

振動測試

IEC60068-2-6

質保

5年

TOP

訂購訊息

JetNet 5018G 16+2G千兆網管型工業以太網交換機
JetNet 5018G-w 16+2G千兆網管型工業以太網交換機，寬溫版-40 ~ 70°C
包含：

JetNet 5018G/JetNet 5018G-w (不含SFP模塊)

導軌安裝配件

用戶手冊光盤

快速安裝向導

控制線纜

TOP

可選配件

Gigabit SFP:

SFPGSX	1000Base-SX 多模光纖收發器 550m , 工作溫度范圍, -10~70°C
SFPGSX-w	1000Base-SX 多模光纖收發器 550m , 工作溫度范圍, -40~85°C
SFPGSX2	1000Base-SX 多模光纖收發器 2km , 工作溫度范圍, -10~70°C
SFPGSX2-w	1000Base-SX 多模光纖收發器 2km , 工作溫度范圍, -40~85°C
SFPGLX10	1000Base-LX 單模光纖收發器 10Km , 工作溫度范圍, -10~70°C
SFPGLX10-w	1000Base-LX 單模光纖收發器 10Km , 工作溫度范圍, -40~85°C
SFPGLHX30	1000Base-LHX 單模光纖收發器 30Km , 工作溫度范圍, -10~70°C
SFPGLHX30-w	1000Base-LHX 單模光纖收發器 30Km , 工作溫度范圍, -40~85°C
SFPGXD50	1000Base-XD 單模光纖收發器 50Km , 工作溫度范圍, -10~70°C
SFPGXD50-w	1000Base-XD 單模光纖收發器 50Km , 工作溫度范圍, -40~85°C
SFPGZX70	1000Base-ZX 單模光纖收發器 70Km , 工作溫度范圍, -10~70°C
SFPGZX70-w	1000Base-ZX 單模光纖收發器 70Km , 工作溫度范圍, -40~85°C

SFP Gigabit BIDI/WDM:

SFPGLX10B13	1000Base-LX BIDI 單模光纖收發器 10km, -10~70°C
SFPGLX10B13-w	1000Base-LX BIDI 單模光纖收發器 10km, -40~85°C
SFPGLX10B15	1000Base-LX BIDI 單模光纖收發器 10km, -10~70°C
SFPGLX10B15-w	1000Base-LX BIDI 單模光纖收發器 10km, -40~85°C
SFPGLX20B13	1000Base-LX BIDI 單模光纖收發器 20km, -10~70°C
SFPGLX20B13-w	1000Base-LX BIDI 單模光纖收發器 20km, -40~85°C
SFPGLX20B15	1000Base-LX BIDI 單模光纖收發器 20km, -10~70°C
SFPGLX20B15-w	1000Base-LX BIDI 單模光纖收發器 20km, -40~85°C
SFPGLX40B13	1000Base-LX BIDI 單模光纖收發器 40km, -10~70°C
SFPGLX40B13-w	1000Base-LX BIDI 單模光纖收發器 40km, -40~85°C
SFPGLX40B15	1000Base-LX BIDI 單模光纖收發器 40km, -10~70°C
SFPGLX40B15-w	1000Base-LX BIDI 單模光纖收發器 40km, -40~85°C
SFPGLX60B13	1000Base-LX BIDI 單模光纖收發器 60km, -10~70°C
SFPGLX60B13-w	1000Base-LX BIDI 單模光纖收發器 60km, -40~85°C
SFPGLX60B15	1000Base-LX BIDI 單模光纖收發器 60km, -10~70°C
