| 技術 |
|
|
|
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3x Flow Control and Back-pressure
IEEE 802.1p Class of Service (CoS) | |
| 性能 |
|
|
|
|
|
|
1.49 Mega/s, 64 bytes
10Base-T: 14,880pps
100Base-TX:148,800pps
(pps: Packet/s) | |
|
|
|
64 bytes ~ 1522bytes (1522 bytes包含VLAN Tag) | |
|
|
|
|
|
|
|
|
|
|
|
|
默認啟動
流量閥值: 200 packets/ Sec. @100Mbps; 20 packets/Sec. @ 10Mbps | |
|
|
|
提供2個轉發優先級: High Queue (4~7)，Low Queue (0~3) | |
|
|
|
默認啟動，支持VLAN tag優先，IPv4封包優先 | |
|
|
|
支持端口/電源連接狀態報警; 通過9pin撥碼開關啟動該功能 | |
| 界面 |
|
|
|
快速以太網口: 8個RJ-45端口
繼電器報警&電源輸入: 6-pin可拆卸接線端子 | |
|
|
|
10Base-T: 2-pairs UTP/STP Cat. 3, 4, 5雙絞線, EIA/TIA-568B 100-ohm (100m)
100 Base-TX: 2-pairs UTP/STP Cat. 5雙絞線, EIA/TIA-568B 100-ohm (100m) | |

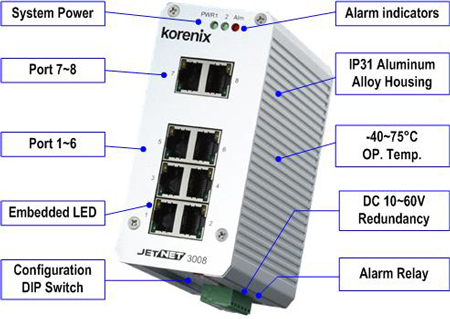

| 系統LED指示燈 |
|
|
電源狀態(綠燈): 亮(電源正常供電)
報警輸出(紅燈): 亮 (閉合回路) | |
|
|
|
RJ-45端口: Link (綠燈亮) / Activity (綠燈閃爍), 100Mbps Link (黃燈亮)/ 10Mbps Link (黃燈滅) | |
| 電源要求 |
|
|
|
2路冗余電源輸入，支持極性反接保護
輸入電壓范圍: DC 24V (10~60V)
電源類型: Positive，Negative電源 | |
|
|
|
3.0 Watts / DC 24V ; 開機瞬間輸入浪涌電流:62.8A @ DC 60V | |

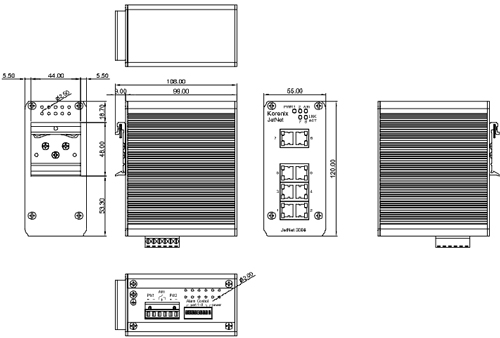

| 機械規格 |
|
|
|
|
|
|
|
|
|
55(W) x 120(H) x 108(D) mm / 含導軌夾
55(W) x 120(H) x 99(D) mm / 不含導軌夾 | |
|
|
|
| 工作環境 |
|
|
|
-25~70°C ( JetNet 3008)
-40~75°C (JetNet 3008-w) | |
|
|
|
|
|
|
|
|
|
AC 1.5KV: 端口-端口/ 端口-外殼/端口-電源 , DC 1.5KV: 電源-外殼 | |
| 通過認證 |
|
|
|
EMI:
CISPR 16-1-2/ 16-2-1/ 16-2-3 / 22
FCC Part 15 Subpart B Class A, ANSI C63.4
重工業標準IEC/EN61000-6-4
EMS:
重工業標準IEC/EN 61000-6-2
IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8 | |
|
|
|
IEC 60068-2-32(含包裝)Note-1 | |
|
|
|
| Note-1: Korenix內部測試 |
