一、 項目說明

    轉軸式切板機是一種目前市場上比較新的機型。總體配置如下：一條輸送帶，一個轉軸式切刀，兩臺電機（一臺輸送帶，一臺轉軸切刀），兩個光電（檢測木板用），一個接近開關（安裝在切刀轉軸的側面，用于復位切刀角度以及計數作用），該種機型沒有用到編碼器，速度與長度都是靠兩臺變頻器的頻率控制。轉軸切刀式機型，類似于凸輪結構，刀跟著軸不間斷轉動，實現切割。這種機型的結構簡潔，而且工作效率高。

二、 調試總結

    調試過程中遇到的一些問題：

1、頭刀長度無法控制，會出現偏差

主要原因是第一步自診定（即讓切刀轉軸停在規定的位置），當和切刀軸連在一起的鐵塊碰到接近開關時，切刀軸由于速度過快，慣性作用下無法停在制定位置。方法：變頻設置多段數，Y給個點給變頻器，使第一步自診定的速度降低即可

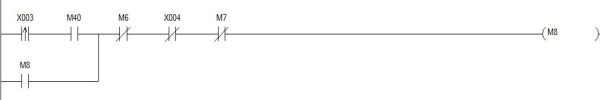

其中M7控制切刀轉動，Y6為多段速輸出點

2、暫停后再啟動，無法繼續之前的動作

這個問題主要是程序上的修改

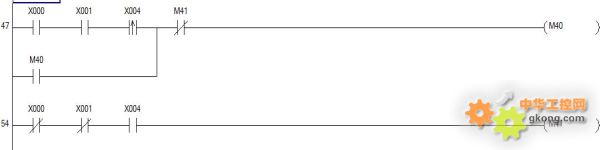

運用到的是一個判斷，當光電有檢測到板時暫停的情況，以及光電沒有檢測到板時，暫停的情況，以此解決了這個問題

3、切板時，停止后再啟動，切的第一塊板長度偏短2,3cm

這個問題其實和第一個問題類似，也是由于切刀軸停止時，速度過快，電機無法馬上剎死，會多轉一些，再啟動時自然剪出的板會偏短。這個問題主要是機械與變頻器的問題。

    還有一個想法是增加一個輸出Y點，做多段速用，即當工作過程中機器暫停后，再讓輸送帶慢速前進一些距離，前進多少要在現場確認，以此來減小這種情況下的誤差。

三、 總結

    調試工程中遇到問題時，最重要的是思路要清晰，從而找出問題根源，想方法解決。維控PLC在這類型切板機上的成功運用，為今后PLC在這個行業的深入是有益的。
