維控HMI和PLC在貼標機的應用

一、簡介

　　貼標機(Labeller)，是以粘合劑把紙或金屬箔標簽粘貼在規定的包裝容器上的設備。貼標簽機是現代包裝不可缺少的組成部分。目前我國生產貼標機的種類正在逐步增加，技術水平也有了很大的提高，已從手動、半自動貼標的落后局面，轉向自動化高速貼標機占據廣大市場的格局。
　　
二、工作原理

　　該系統運用了維控700L型號觸摸屏及LX1s-20mT 型號PLC。位于機座上的光纖放大器照射到物體，信號反饋回去在某個時間段內如果這個信號一直存在，則位于機座上的滾輪下壓，并以設定的速度旋轉，此時進給方的出標電機轉過一個貼標寬度，經設定的時間過后物料下滑至裝料箱。

　　
三、HMI工程畫面介紹

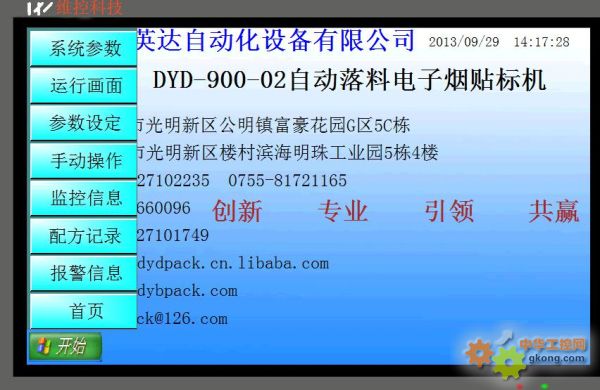

    1、首頁：點擊左下角的開始將會畫面跳轉選項。

   （1）系統參數：跳轉到觸摸屏自帶的分期付款界面，進行分期加密，保障客戶的利益。

   （2）運行畫面：跳轉到運行畫面。

   （3）參數設定：步進電機參數設置，及延時設置，配方上傳與下載。

   （4）手動操作：跳轉至手動畫面

   （5）監控信息：PLCI/O監控

   （6）配方記錄：記錄配方上傳和下載信息

   （7）報警信息：記錄系統報警信息

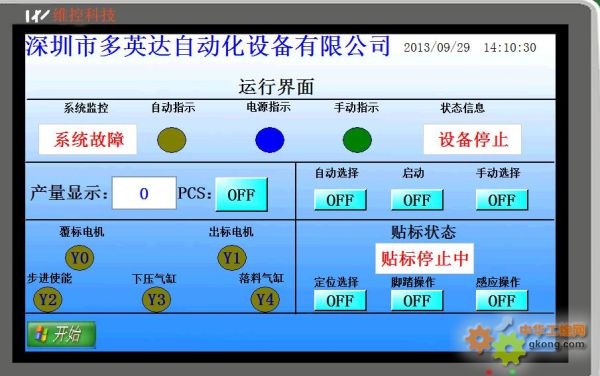

    2、運行畫面：運行畫面包含了設備當前的工作狀態，PLC的輸出監控，物料產量的顯示，手/自動切換，貼標操作模式的選擇。

    3 、參數設置及配方：該畫面可以對兩臺步進電機的速度進行設置，以及停標延時、下壓延時的設置。當設置完這些參數后，點擊保存可以畫面會彈出配方上傳與下載的子畫面，可將新設置的參數保存到配方中，亦可將原本存在于配方中的參數下載到PLC當中，配方中的參數均為斷點保存。

四、總結

   這個項目總體比較簡單，只需注意脈沖輸出指令用帶加減速的，這樣才不會對電機造成較大損耗，電機的震動也較小。驅動器電流只需調到能驅動負載即可，減少電機發熱。
