維控HMI和PLC在枕式包裝機的應用

一、簡介

　　枕式包裝機是將產品包入塑料膜，并密封的包裝機械，此款包裝機采用雙變頻控制，精度誤差在1mm，充分的體現了PLC的性能與質量品質。

　　　
　　圖1所示為枕式包裝機的控制箱局部，使用了維控40點PLC:LX2N40MT與7寸觸摸屏700L。

   圖1 電控柜

　　　　
二、注意事項

    1、應枕式包裝機對精度的要求，我們在程序上下足功夫，各種計算采用浮點運算。
    2、刀與膜之間的減速比為1：4和1：6.66666

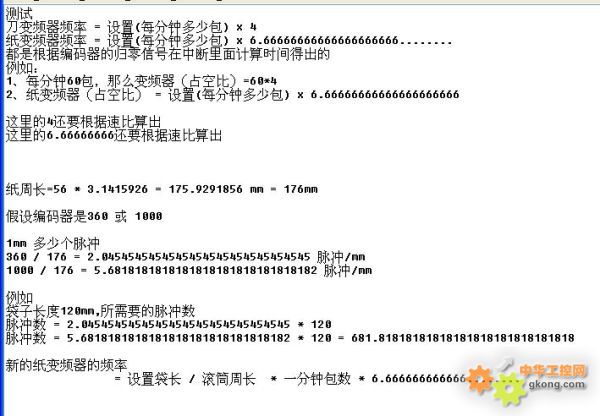

    3、圖2為部分計算公式

圖2計算公式

三、組成部分

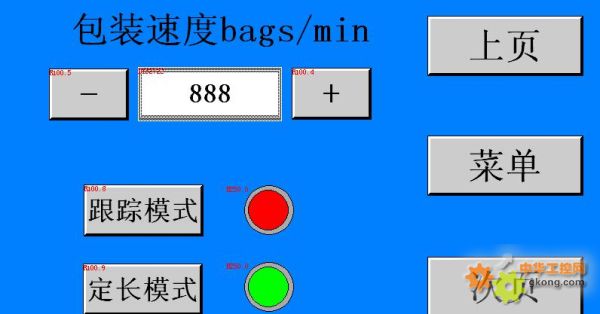

　  1、HMI部分，如圖3所示為操作畫面

圖3 操作畫面

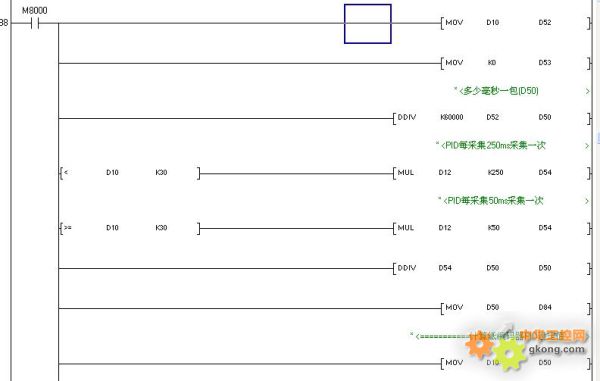

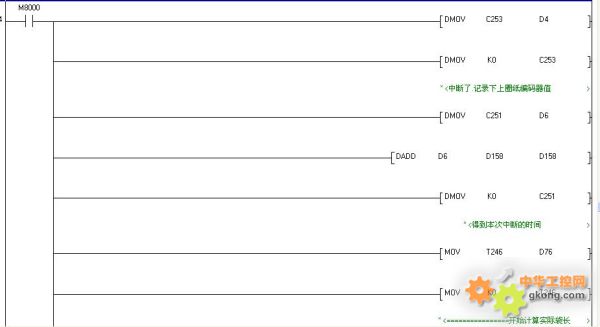

　　2、PLC部分用到PID運算，PID運算的精度直接影響到，產品的精度，所以在這方面，我們下的大功夫。

四、結束語

　　經測試實際長度與測量值的誤差在1-2個毫米，符合廠家要求，并比原系統精確度更高，HMI代替了原有的文本，使得人機交流更具靈活性與可操作性等優點。
