絲網機機械設計方案

簡介：

          ① 絲網設備主要有PLC、HMI、伺服電機、普通電機。

          ② 然后HMI注意是設置一些參數。

          ③ PLC負責整體的數據處理、邏輯運算和定位控制。

一、 工藝流程

1）PLC首先控制伺服1運送絲網進行定長定位，達到定長然后斷絲軸開始運轉，開始斷絲，斷絲完成（限位1）卷網電機按時長運行；

2）之后斷絲軸復位（限位2）時觸發伺服1再走一個定長（循環開始）；

3）同時彎邊電機按設定延時轉動，彎邊軸走到（限位3）伺服2（擰邊作用）按擰邊角度開始工作；

4）當彎邊軸到達（限位4）彎邊軸停止，伺服2復位。

二、PLC控制分析

這個控制方法主要是兩個步進指令，一個主循環一個輔循環；伺服定位要用到相對定位指令DIVI，手動控制用伺服的速度控制；需要幾點注意的，伺服定位的時候根據工藝要求設置加減速時間。

三 HMI分析

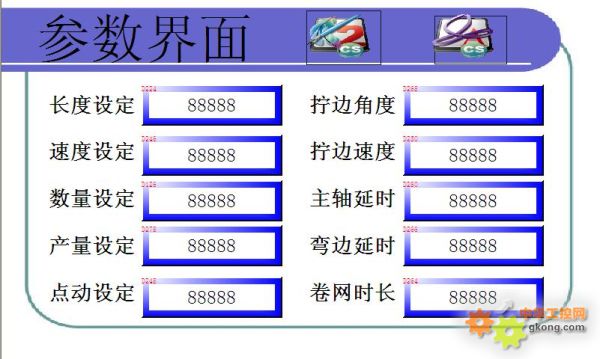

HMI上面比較簡單，主要是伺服的參數的給定，循環的次數的寫入（數量和產量）；

總之，這個項目雖然是兩軸伺服控制，工藝整體不是很復雜，運用步進指令很好的處理的兩個伺服的動作關系，整體工程運行比較順暢，緊湊。
