維控HMI+PLC應用于釣魚桿成型機

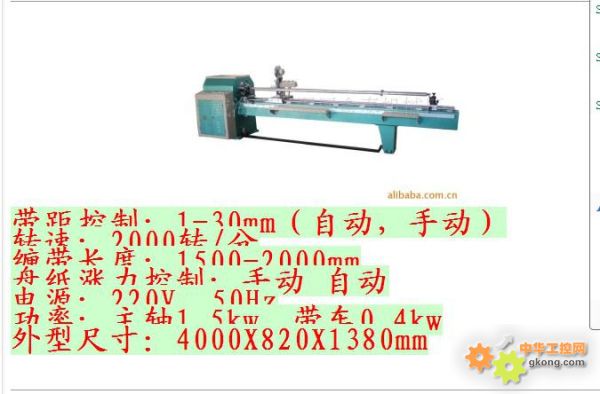

釣魚桿成型機應用于魚桿繞帶制作，可以將線帶按一定的節距纏繞在魚桿上同時要求線帶張力平均，速度較快，因此速度與張力帶有節距關系整臺機械的性能與魚桿的質量，同時，也要求系統穩定并用雙變頻器電機能代替原步進式工作方式。

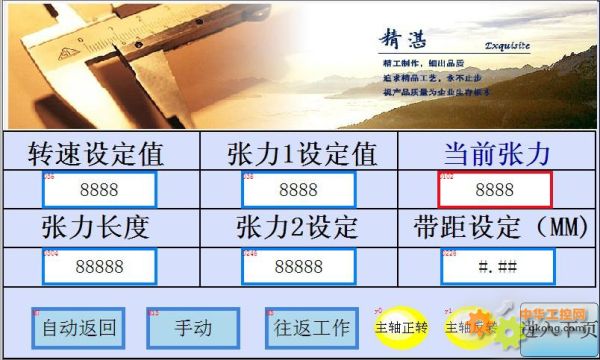

本系統采用的PLC是維控32點繼電器型PLC，型號：LX1S-32MR;模擬量輸入模塊LX-2AD與模擬量輸出模塊LX-2DA各一組 ,采用RS485與變頻器通訊，運用PID調節張力，操控界面采用維控7寸真彩人機界面經濟型，型號：LEVI700L, 兩路2AD為張力控制器反饋信號、兩路2DA為輸出電壓信號控制磁粉離合器，，通過反饋與輸出按設定的張力控制線帶張力平均。在設備安裝調試的時候，可以通過人機界面實現精確微調，調整張力值，設定節距，與變頻主軸速度等參數；設備即可按設定操作進行工作。

整個控制方案操作簡單、結構分明，易用易學；控制系統方面：幫助客戶節省了約45%的成本。維控工程師通過計算，省去步進電機，直接用雙變頻器經過通訊直接達到精準節距定位。采用PID調節功能，更好更準的使張力平衡。
