維控HMI和PLC在貼附機的應用

一、簡介

    ACF貼附機適用于各種液晶屏（LCD PANEL）觸摸功能玻璃（SENSOR GLASS）FPC、TAB、FOC生產工藝中ACF預貼工藝，取料放料手工完成，ACF貼附設備自動完成。

二、優勢

　　1．維控LX系列PLC控制，維控觸摸屏人機操作界面，參數設置瀏覽簡潔直觀，操作方便。
　　2．高精度伺服驅動，定位準確。
　　3．高精度恒溫控制系統，保證壓合溫度穩定。
　　4．模塊采用直角邊定位真空吸附，操作簡單方便。
　　5．機器整體結構人性化，易操作、操作安全、美觀大方。

三、程序相關

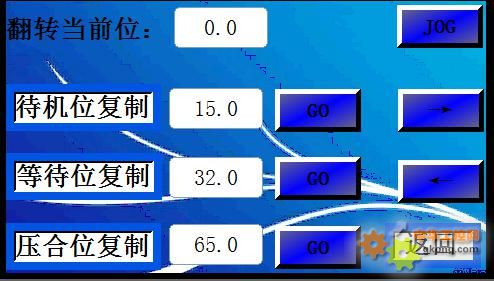

        翻轉臺設置

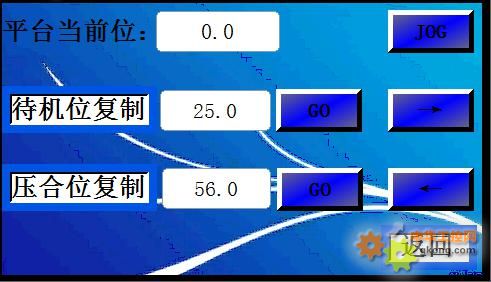

平臺設置

四、控制流程

　  該設備分為兩部分：伺服電機通過絲桿傳動控制平臺的定位，步進電機則控制翻轉臺。工作模式分自動，手動，寸動三種，手動模式下通過PLC定位指令實現設備定位，在自動模式下第一次操作點啟動，平臺和翻轉臺找原點之后運行到待機位，之后進行壓合動作，執行完一系列動作后，平臺和翻轉臺各自回待機位等待下一次啟動。寸動模式下，則是在HMI上面點擊一下控制位，電機旋轉一定角度。在HMI上面還實時顯示平臺和翻轉臺的當前位置，設置電機轉速等。
