EPS泡沫切割機的應用

一、簡介

    利用伺服或步進兩軸驅動，將泡沫切割成各式圖形。

二、工作原理和使用方法

   1、利用維控PLC與維控HMI、伺服或步進，形成一個固定電氣控制系統。利用加熱器對加熱絲加熱。

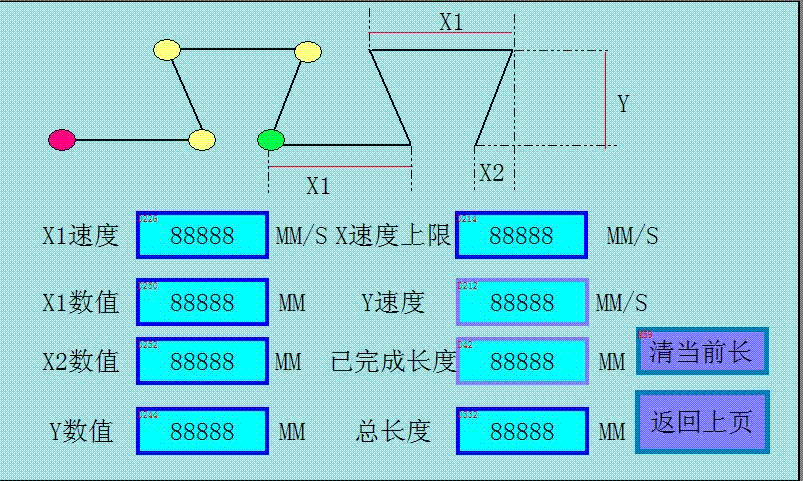

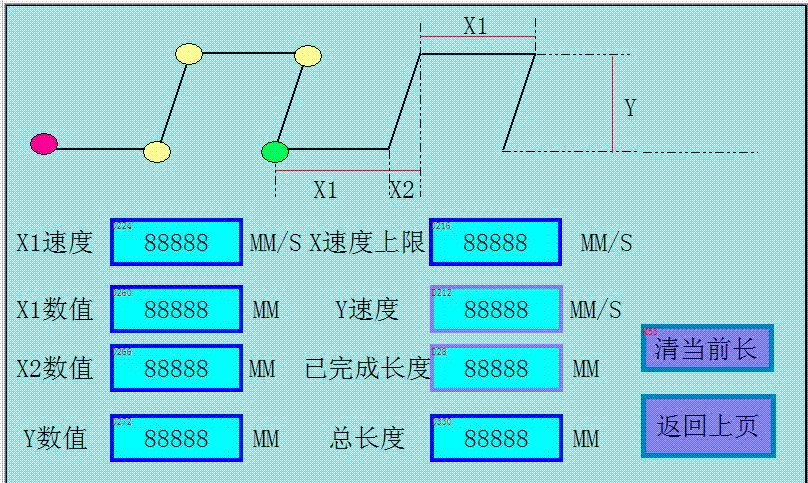

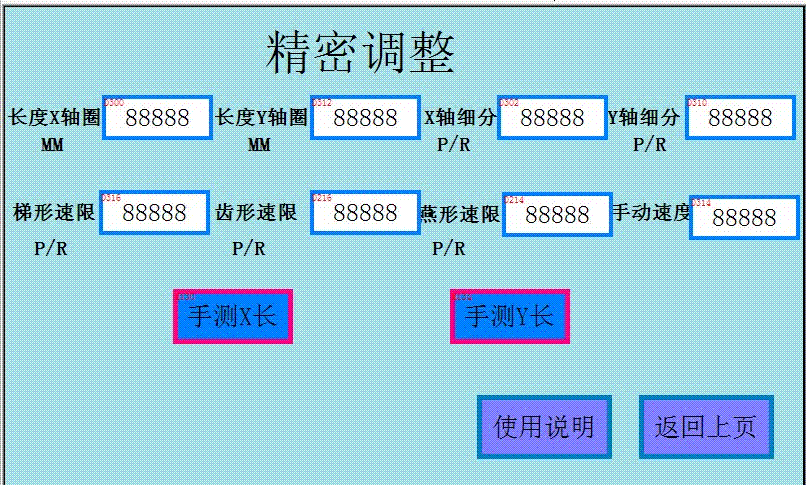

   2、在維控HMI上設定各圖形所需要的參數，利用維控PLC發脈沖控制平臺X軸與Y軸移動，進行各圖形的切割。

   3、利用維控PLC的高速脈沖Y0與Y1的配合使圖形達到更精準的效果，而且利用伺服驅動時，其速度更為理想。

   4、設定中間停止功能，對圖形未到達終點既可暫停。

三、系統的組成部分及結構說明

   1.驅動部分：采用伺服或步進傳動。

   2.工作臺部分：由維控HMI操縱，通過控制器使X軸電動機帶動加熱絲移動，Y軸控制加熱絲上下移動，并由維控HMI系統控制移動的距離，最小讀數為0.1毫米。

   3.同步系統：該機由X軸與Y軸根據計算要求形成比例同步機構，結構簡單，性能穩定可靠，同步精度高。維控HMI控制數值。維控PLC進行計算傳送。

四、結束語

    一套完整的EPS切割機，包括硬件、軟件的設計，對于控制部分維控PLC掃描時間與性能都非常高。本文中，簡單介紹了EPS切割機其中比較重要的幾部分，其他細節還很多，不再一一列舉。使用維控觸摸屏與維控PLC控制系統，性能穩定、使用方便。維控觸摸屏與維控PLC在本機械上得到很高的評價。
