維控HMI和PLC在本壓機的應用

一、簡介

    雙壓頭上下恒溫?zé)釅簷C(jī)，運用在TAB、COG液晶模塊生產、高密度FPC與PCB連接、FPC與FPC連接和攝像頭與FPC連接中，此設備讓各種產品貼合更精準、高效，機器具有很高的效率及自動化程度，操作簡便，采用人工上料、自動壓合等連續復合型運動方式，僅需一人即可完成整個機臺的操作，在改善產品質量與人工勞動強度、降低人工成本的同時擺脫了對人員熟練程度的過度依賴。設備主要由PLC、精密導軌、精密氣缸、壓合機構和人機界面等多部件組成、已廣泛使用在平板顯示行業。

二、優勢

   1. 維控LX系列PLC控制，維控觸摸屏人機操作界面，參數設置瀏覽簡潔直觀，操作方便。

   2. 高精度氣缸驅動壓合，壓力可以根據需要準確調整。

   3. 高精度恒溫控制系統，保證壓合溫度穩定。

   4. 模塊采用直角邊定位真空吸附，操作簡單方便。

   5. 機器整體結構人性化，易操作、操作安全、美觀大方。

三、工程相關

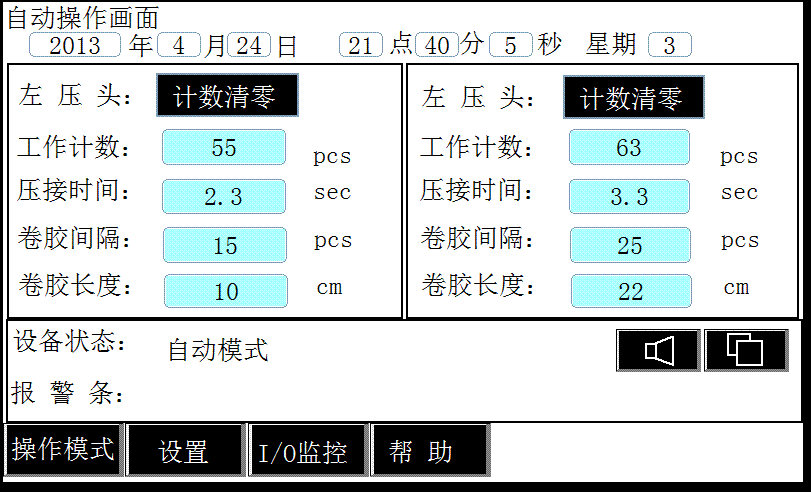

自動畫面：

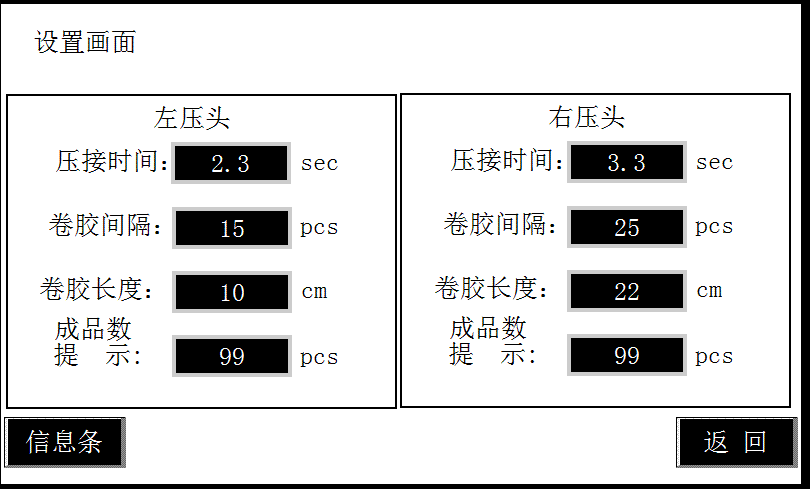

參數設置：

 現場：                             維控LX2n-40MR

                                          HMI---700L

四、控制流程

    該設備的運行模塊整體分左右兩部分，從上往下依次為：壓頭、卷膠、平臺。卷膠后方接恒速馬達，平臺和壓頭的移動通過氣缸來推動。左右兩部分的運作獨立、互不干擾。

    運行流程：平臺往里運行到指定位置后壓頭往下運動，下壓設定的次數后，卷膠馬達啟動，卷膠達到設定長度后，馬達停止，經過設定的壓接時間，壓頭上升，平臺往外移動到指定點。這一系列動作包括設備上電、急停之后、回原點、CCD顯示切換等，主要由LX PLC控制。

    通過位于該設備右上角的維控人機界面可以設定相關參數如壓接時間、卷膠間隔、卷膠長度等，顯示報警信息，設備另外兩種運行模式：手動模式、測試模式亦是在觸摸屏上面操作。
