圖2 單獨使用的并聯APF

　　3.1.2 與PF混合使用方式

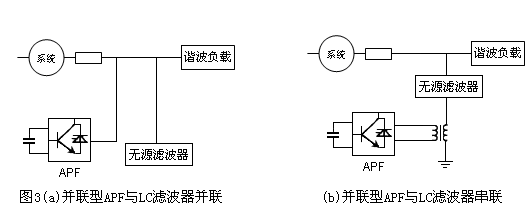

　　為克服單獨使用時面臨的缺點，并聯型APF常常與PF混合使用。就與PF混合使用的形式來說又可分為兩種：一種是有源電力濾波器與無源濾波器并聯；另一種是有源電力濾波器與無源濾波器串聯。圖2(a)是并聯型APF與PF并聯的結構圖。APF與PF并聯接入電網，共同承擔補償諧波的任務。PF主要補償較高次的諧波，是一個高通濾波器，它一方面用于消除補償電流中因主電路中器件通斷而引起的諧波，另一方面它可濾除補償對象中次數較高的諧波，從而可降低對APF主電路中器件開關頻率的要求。圖3(b)為并聯型APF與PF串聯使用的結構圖，該方式中，APF的用于改善PF的濾波特性，克服PF易受電網阻抗影響和易與電網阻抗發生諧振缺點。而諧波和無功主要由PF補償，而這種方式中，APF不承受交流電源的基波電壓，因此裝置容量比較小。并聯混合型有源電力濾波器具有安裝、維護簡單的優點， 可以直接在已有的無源濾波器上進行改造， 因此并聯混合型電力有源濾波器的使用最為廣泛。

　　5 、結束語

　　本文在介紹有源濾波器的工作原理的基礎上，分析了各種有源濾波器的結構特點，總結了有源濾波器的發展現狀，展望了有源濾波器的發展趨勢。

　　隨著我國電力事業的發展，電能質量的要求將不斷提高，利用有源濾波進行電能質量治理有著巨大的市場潛力。特別在補償諧波、無功功率、中線電流、不平衡電流等方面，有源濾波技術必將擁有更加廣闊的前景。
