紅外線人體測溫儀電路的設計
武漢天立華高電氣設備有限公司

由于醫學發展的需要，在很多情況下，一般的溫度計已經滿足不了快速而又準確的測溫要求，例如車站和機場等的人口密度較大的地方進行人體溫度測量。雖然現在國外這種測溫的技術都比較成熟，但是國內這方面的技術還處于發展階段。因此，為了適應醫學發展的需要，有效地進行特殊環境下的溫度測量，從而有力地控制和預防諸如非典之類的特殊疾病的傳播，急需設計一種測溫速度快，準確率高的測溫儀。針對一般的工業用的紅外測溫儀的精確度不夠高，我們根據這種紅外線測溫的原理，通過關鍵器件的選擇、瞄準系統的設計以及溫度補償?shù)淖詣?dòng)調節來提高紅外線測溫儀的精確度，設計了一種用紅外線測溫電路，用于人員密集且流量大的場合進行快速的人體溫度測量。

　　1 紅外線測溫的原理

　　自然界一切溫度高于絕對零度(-273.15℃)的物體，由于分子的熱運動，都在不停地向周?chē)臻g輻射包括紅外波段在內的電磁波，其輻射能量密度與物體本身的溫度關系符合輻射定律。

　　組外輻射原理——輻射定律：
　　

　　式中：E為輻射出射度，W／m3；σ為斯蒂芬—波爾茲曼常數，5.67×10-8W／(m2·K4)；ε為物體的輻射率；T為物體的溫度，單位K；T0為物

　　人體主要輻射波長在9～10μm的紅外線，通過對人體自身輻射紅外能量的測量，便能準確地測定人體表面溫度。由于該波長范圍內的光線不被空氣所吸收，因而可利用人體輻射的紅外能量精確地測量人體表面溫度。

　　人體的紅外輻射特性與他的表面溫度有著十分密切的關系，因此，通過對人體自身輻射的紅外能量的測量，便能準確地測定人體表面溫度。紅外溫度測量技術的最大優點是測試速度快，1 s以?xún)?nèi)可測試完畢。由于他只接收人體對外發射的紅外輻射，沒有任何其他物理和化學因素作用于人體，所以對人體無任何害處。

　　2 結構框圖及電路設計

　　2.1 結構框圖設計

　　如圖1所示為設計系統的總體結構框圖。

　　2.2 溫度傳感器

　　本測溫裝置使用紅外線傳感器，他能接收物體發射出的紅外線并使之轉換成電壓信號。我選用的是PM611單元熱釋電傳感器，這種傳感器雖是單靈敏元，由于他采用一個接收元和二個并聯的補償元串接的結構，故也能有效地補償環境溫度起伏，振動等于擾影響。他的工作溫度是-20～+70℃，特別適合測量人體的溫度。而且PM611各項指數都比較好，因此選用了他做溫度儀的探頭。

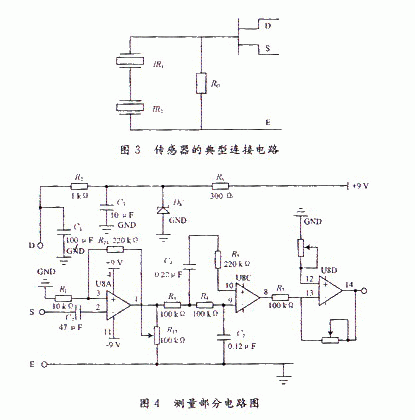

　　如圖3所示：將傳感器的D，S，E分別與電路圖中標記的D，S，E連接即可。

　　2.3 測量電路

　　測量電路如圖4所示。

　　2.4 積分電路

　　在將模擬信號轉變成數字信號中，選擇了ICL7106積分式A／D轉換器。他主要有以下的優點：

　　積分式A／D轉換器的轉換精度高，成本低；他的精度與積分電阻，積分電容的精度無關，故可降低對元件質量的要求；抗于擾能力強；他的外圍電路簡單。

　　但是，ICL7106也有一些缺點：基準電源的變化直接影響轉換精度，當芯片內部的基準電壓源一般受溫度影響比較大，當精度要求高時，應該采用外接基準電壓源；工作速度較低，一般在1～20次／s。

　　所以綜合ICL7106的主要特點，尤其是為了提高精度，設計中采用了外接基準電壓源。另外，因?yàn)橛脕?lái)測溫的速度最快也是1次／s，ICL7106工作速度較低的缺點對我們的設計沒有影響，可他的優點非常適合設計的需要，因而ICL7106是A／D轉換的首選。

　　2.5 LCD顯示電路

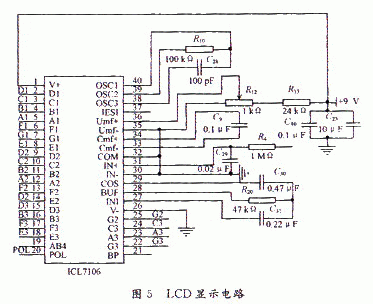

　　顯示部分由多位液晶顯示驅動器ICL7106和標準段式液晶顯示屏EDS801及其他一些元器件組成。

　　3 調 試

　　在實驗中通過調節A1輸出端的10 kΩ變阻器，使A3輸出信號的大小發生改變，當A3的輸出小于2.0 V時，可以適應ICL7106的量程為2.0 V的工作特性，因此A3的兩個電位器用來調節A3輸出的大小，確保在高溫時不超過2.0 V。

　　調試時，用一已知溫度(20～70℃)的物體放置在探頭前，調節ICL7106部分中的R12，使LCD顯示出正確溫度，再換一個已知溫度，繼續調節這個電位器，使顯示值準確等于已知溫度值，反復調整幾次即可。注意不要超過PM611傳感器和ICL7106 A／D積分器的溫度上限。
