我們知道，普通雙繞組變壓器改為自藕方式運行后，其輸出功率中將增加一部分傳導功率。與雙繞組結構時輸出同等容量相比，損耗將變為(1-  )△A變;電壓變化率亦相應變為(1-  )△U;改接后的變比為(1+K)。
?
對于實際運行中的變壓器，要改接，其改后的變比必須不變，而且希望在改接時工藝盡量簡化，盡力不破壞原繞組結構。為此，我們若在原變壓器高壓側繞組上選一適當位置抽頭，而低壓側繞組不動，與其高壓側抽頭相聯，這樣改接后的變壓器接線由原來Y/△-11接線組別變為“△”聯接方式。通過分析，其輸出功率可比原變壓器額定輸出增加30%左右。
若對于35/10千伏主變壓器按K=3.5，將其代入上式：
當普通雙繞組變壓器改為自耦聯接發后，其忽略空載勵磁后的磁勢平衡方程為：
 (2——1)
?
見(圖3)
由(圖3)可以看出I=I 1+I2。這時其輸出電流即為I1+I2=I 。如果改接后仍要求低壓線組中的電流I2為原額定電流，則I1將會上升：
?
a：垂直于漏磁場方向的導線寬度(即線圈餅的幅向寬度)(厘米)
h：線圈有效高度(厘米)
s：導線截面積(毫米2)
由于改接后上式中m、n變為0.74倍，h亦相應變為0.74h，將變化的這些因子代入(2-4)式后，Kφ75℃的數值將減少為原來的0.55倍。
c、變壓器負荷時由于漏磁在結構鋼中所產生的損耗Wf。
 (2-5)
?
式中：K：系數，對于平滑壁三相變壓器
UX<10.5%時取2.19
UX>10.5%時取1.47  )倍。
?
?
Z*K自、Z*K雙為自耦變壓器和雙繞組變壓器的阻抗標么值  (2——6)
?
式中：K：系數，銅線圈取22.1
鋁線圈取36.8
I：流過繞組的電流(安)
δ：流經繞組的電流密度(安/平方毫米)
N：計算線圈的總匝數(匝)
〤Nz：線圈絕緣校正系數
?
當a
?

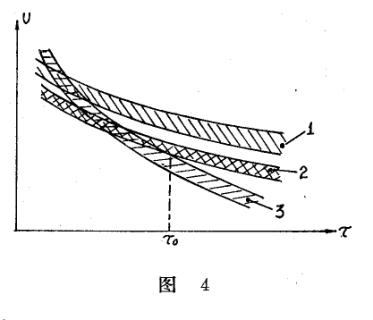

圖中曲線①為主變的伏秒特性;曲線②為避雷器的特性曲線;③為間隙的曲線。
上圖說明，內部過電壓時，電壓較低，放電時間若在τ0之后，則間隙動作，而避雷器不動作;雷擊時放電時間在τ0以前，則避雷器動作而間隙不動作。
若所在系統發生永久性接地，則該改接后的主變35千伏側開關須跳開，等系統恢復正常后方可繼續供電。因此改接后的變電站供電可靠性將不能保證，所以此方法只適用于用電負荷不太重要的變電站。
改接后主變的35千伏側的過電壓繼電保護，可利用35千伏側電壓互感器二次輸出用三塊電壓繼電器按絕緣監視接法接成“Y”形接線，使繼電器定值為線電壓時啟動，并同時作用于35千伏開關跳閘，來構成最簡便的保護。如果站內沒有35千伏側電壓互感器，亦可在10千伏的三相五柱電壓互感器的絕緣監視回路中，按“Y”形接入電壓繼電器來構成同類保護，不過此時定值要考慮避過10千伏側單相接地過電壓數值。一般此時取繼電器動作電壓為200伏即可。繼電器動作后仍作用于35千伏開關跳閘。
主變改接后，由于其過電壓防護問題比較特殊，給限制過壓和保護設備的絕緣帶來了新的課題，有待今后在運行中積累經驗，更有效地采取相應措施。比如采用工頻通流容量較大的避雷器裝在低壓側來限制;以及采取將自耦聯接點(即高低壓繞組的聯接點)，引出主變外殼用開關接、斷，當出現過電壓時自動用此聯接開關將主變及時變為雙繞組結構，過電壓消失后隨即自動改為自耦方式運行，則可能避免由于改進而造成的供電可靠性下降，等等也待今后研究有無實施的可能。
同時還應注意一點，35千伏系統的不完全換位，主變改接后將會直接與10千伏側組成合成參數來影響10千伏的中性點位移;同樣10千伏也會影響到35千伏側。10千伏的中性點位移，在其出線回路較少時表現較為突出。現場會發現，35千伏因不完全換位AC兩相最大相電壓差6千伏;當改接后的主變投入后，10千伏側最大兩相相電壓差值為2千伏。當10千伏兩路出線投入后，10千伏側的母線兩相最大電壓差值已降為0.4千伏;三路出線投入后，即降為0.2千伏;回路出線全部送出后，其差值基本仍為0.2千伏。此時在10千伏母線所接電壓互感器的開口三角處測得電壓約5伏左右。同時發現，10千伏出線全部送出后，35千伏側此時最大電壓差值已降為0.2千伏左右。此現象說明，自耦變壓器投入后對整個所在系統將可能起到電壓平衡補償作用，使其不對稱度減小，為系統減小附加損耗提供了條件。
2、改接后的主變短路電流將會增大
由于改后的主變阻抗變小，所以當10千伏發生短路故障時，其短路電流將會比原來相應增加。因此對于系統阻抗小的站，要校核其短路電流，使通過主變的短路電流不勃勃其額定電流的20倍，以保證改后的主變不致因短路造成損壞，大于此值時要采取相應的措施，或不采用改接方案。對遠離電源的農村變電站，會由于改后阻抗變小而更有利于繼電保護的實現。利害關系將隨客觀條件而轉化。
3、關于零序通路問題
系統不對稱時，應用對稱分量法可以分析出此時將會出現另序分量。若變壓器為Y/△接法，另序分量是不能通過變壓器的，但當改為“△”接法后，由于兩側有了直接電的聯系，另序分量即能流過變壓器，并且會在變壓器中造成附加損耗。為了減小這一損耗，積極的措施是在變壓器中有一“△”聯接的繞組，“△”接法的方案卻好保留了這一特點。
|
