關鍵詞：箱式變電站 智能化系統

　　b)低壓(0.4kV)側滿足智能化小區的要求;

　　c)可以用設置在中心站或物業管理處的上位機對箱變進行“四遙”系統管理。

　　環網供電單元一般至少由三個間隔組成，即二個環纜進出間隔和一個變壓器回路間隔。圖(二)為環網供電單元的基本布置，其中，負荷開關QLA和QLB在隔離故障線段時，能及時恢復回路的連續供電;同負荷開關QLC相連的熔斷器F在中壓/低壓變器發生內部故障時起保護作用;QLC對溶斷器和變壓器還起隔離和接地作用。

　　變壓器設置有二種方式：一種將變壓器外露，另一種將就壓器安裝在封閉隔室內。后者變壓器室為防日照輻射使室溫升高，采用四周壁添加隔熱材料、雙層夾板結構，頂蓋設計成帶空氣墊或隔熱材料的氣樓結構，內設通風道，裝有自動強迫排氣通風裝置(軸流風機或幅面風機)。通常裝置的開啟和停止，由變壓器室的溫度監控裝置自控，其溫度的整定值按允許溫度的80%～90%設定;室內正常溫度下，靠自然通風來散熱。

　　為了通風，變壓器室的箱體上一般設置了百葉窗。百葉窗結構，使氣流能進去，而灰塵被分離。有的還在百葉窗處加防塵裝置，如圖(三)中所示。為防止灰塵對絕緣的影響，在變壓器連接處大多加上絕緣防護罩。

　　2.4　低壓側功能特點

　　低壓(0.4kV)側，出線保護可以配多路空氣開關或刀熔開關;具有微機控制，自動循環投切無功補償裝置，補償容量一般為變壓器容量的10～30%;具有獨立電能計量箱。

　　低壓開關配置智能控制器可實現預警功能，并可提供信號單元及操作控制，同時還有表計功能。控制器具有標準的RS-485接口，可實現數據傳送和監控管理系統的“四遙”功能。

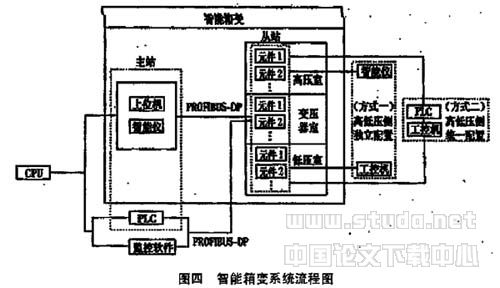

　　在系統方案配置時考慮到用戶對智能監控的要求,采用以下兩種方式之一進行：1)高低壓側分別配置智能系統;2)高低壓側統一配置智能系統。

　　智能系統的元器件安裝、布置、現場布線等應符合有關要求,對于電磁兼容(EMC),須采用先進抗干擾技術。編寫的監控軟件主要包括主回路、框架斷路器、控制回路和配電系統信息等遙控界面。

　　裝備智能系統的箱變具有下列智能化功能：a)顯示高壓側系統一次接線圖,反映各高壓開關分、合閘狀態;b)“四遙”功能;c)系統管理。
