簡介：本文主要介紹了有源功率因數校正(APFC)的工作原理、電路分類。并對在國內得到廣泛應用的UC3854集成電路的典型應用電路、工作原理做了介紹、分析。
關鍵詞： 功率因數(PF) 有源功率因數校正 乘法器 除法器
四.有源功率因數校正方法分類
3在整個交流輸入電壓變化范圍內能保持很高的功率因數。
4輸入電流連續，并且在APFC開關瞬間輸入電流小，易于EMI濾波。
5升壓電感L能阻止快速的電壓、電流瞬變，提高了電路工作可靠性。
UC3854是一種工作于平均電流的的升壓型(boost)APFC電路，它的峰值開關電流近似等于輸入電流，是目前使用最廣泛的APFC電路。
1控制電路復雜。
2需用乘法器和除法器。
�、陂_關管的峰值電流大(在相同容量情況下，DCM中通過開關器件的峰值電流為 CCM的兩倍)，從而導致開關管損耗增加。所以在大功率APFC電路中，常采用CCM方式。
(4)電壓控制型。工作頻率固定，電流不連續，工作波形圖如圖1(d)所示。

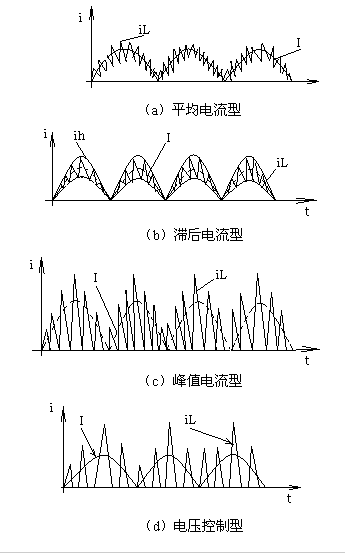

圖1 輸入電流波形圖
四.有源功率因數校正的實現
下面以常見的美國TI公司生產的APFC用集成電路UC3854介紹其性能特點、工作原理與典型應用電路。
1.UC3854控制集成電路
| 引腳號 |
引腳符號 |
引腳功能 |
| (1) |
GND |
接地端，器件內部電壓均以此端電壓為基準 |
| (2) |
PKLMT |
峰值限定端，其閾值電壓為零伏與芯片外檢測電阻負端相連，可與芯片內接基準電壓的電阻相連，使峰值電流比較器反向端電位補償至零 |
| (3) |
CA out |
電流誤差放大器輸出端，對輸入總線電流進行檢測，并向脈沖寬度調制器發出電流校正信號的寬帶運放輸出 |
| (4) |
Isense |
電流檢測信號接至電流放大器反向輸入端，(4)引腳電壓應高于-0.5V（因采用二極管對地保護） |
| (5) |
Mult out |
乘法放大器的輸出和電流誤差放大器的同相輸入端 |
| (6) |
IAC |
乘法器的前饋交流輸入端，與B端相連，(6)引腳的設定電壓為6V，通過外接電阻與整 |
| (7) |
VA out |
誤差電壓放大器的輸出電壓，這個信號又與乘法器A端相連，但若低于1V乘法器便無輸出 |
| (8) |
VRMS |
前饋總線有效值電壓端，與跟輸入線電壓有效值成正比的電阻相連時，可對線電壓的變化進行補償 |
| (9) |
VREF |
基準電壓輸出端，可對外圍電路提供10mA的驅動電流 |
| (10) |
ENA |
允許比較器輸入端，不用時與+5V電壓相連 |
| (11) |
V檢測 |
電壓誤差放大器反相輸入端，在芯片外與反饋網絡相連，或通過分壓網絡與功率因數校正器輸出端相連 |
| (12) |
Rset |
(12)端信號與地接入不同的電阻，用來調節振蕩器的輸出和乘法器的最大輸出 |
| (13) |
SS |
軟啟動端，與誤差放大器同相端相連 |
| (14) |
CT |
接對地電容器CT，作為振蕩器的定時電容 |
| (15) |
Vcc |
正電源閾值為10V～16V |
| (16) |
GTDRV |
PWM信號的圖騰輸出端，外接MOSFET管的柵極，該電壓被鉗位在15V |
|
