二、電涌保護器故障情況

　　脫離器失效后電涌保護器(SPD)有可能出現兩類故障狀況，一類熱擊穿造成L-N/PE線間接地短路，其電流值可使后備過電流保護元件動作;另一類由于接地故障電流小，過流保護元件不動作，元件(MOV)因發熱起火，因此必須在位于電涌保護器(SPD)外部的前端，裝設后備保護元件。其作用當電涌保護器(SPD)不能切斷工頻短路電流時，過電流保護電器動作，把電涌保護器(SPD)從并聯線路中斷開，使電涌保護器(SPD)不會引起過熱而導致火災、爆炸等事故，同時可保證電源的持續供電。圖1分析了市場上多數SPD產品在MOV失效后，MOV通過故障電流與SPD脫離器、熔斷器、微型斷路器配合關系，從圖中可以看到多數SPD脫離器與熔斷器、微型斷路器等過流保護元件間存在一定盲區。對于此類故障標準要求SPD產品的外殼材料通過相應的耐非正常熱和耐熱試驗，如一定對此類故障進行保護，其后備保護元件應是具有接地故障保護的元件。

　　正確、合理的先用后備保護元件，直接關系到系統及電涌保護器(SPD)的安全性和可靠性。

?

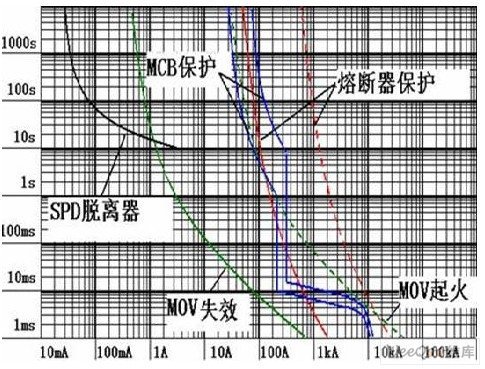

　　圖1 電涌保護器(SPD)與熔斷器、斷路器保護配合

　　四、后備保護元件的特性

　　1、 熔斷絲的特性

　　熔斷絲的保護特性亦可稱熔化特性，它是熔斷絲的主要特性。熔化特性表征通過熔體的電流與熔體熔化時間的關系，它和熱繼電器的保護特性一樣，都是反時限的。

　　熔斷器的保護特性中有一熔斷電流與不熔斷電流的分界線，與此相應的電流就是最小熔化電流IR。它是這樣一個電流值，當通過熔體的電流等于它時，熔體在額定電流下絕對不應熔斷，故IR>Ie。

　　2、斷路器的特性

　　斷路器的作用是切斷和接通負荷電路，以及切斷故障電路，防止事故擴大，保證安全運行。

　　斷路器的主觸點是靠手動操作或電動合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路發生短路或嚴重過載時，過電流脫扣器的銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放。也使自由脫扣機構動作。分勵脫扣器則作為遠距離控制用，在正常工作時，其線圈是斷電的，在需要距離控制時，按下起動按鈕，使線圈通電，銜鐵帶動自由脫扣機構動作，使主觸點斷開。

　　電涌保護器(SPD)后備保護元件在電力系統中的應用，首先必須考慮承載電涌電流的大小，其次需考慮電源短路電流的大小。與短路電流相比，電涌電流是不可避免的，是強加的電流。

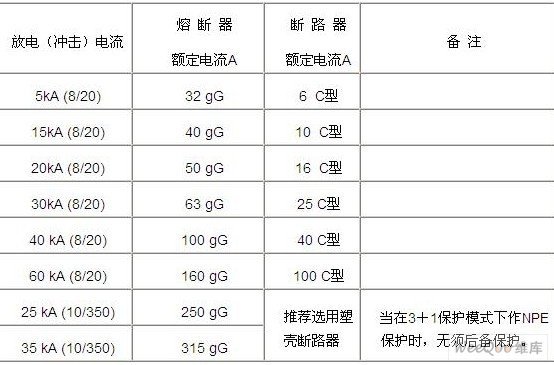

　　五、后備保護元件的選擇

　　后備保護元件與SPD配合后，應可保護在額定電涌電流作用時，后備保護元件不動作，保證電涌電流的正常泄放，同時其作用在支路上的殘壓Ur低于用電設備的保護水平Up。以保證系統及用電設備安全。

?

　　六采用熔斷器和斷路器作后備保護的優缺點

　　1、熔斷器的主要優點和特點

　　①采用熔斷器作為后備保護元件具有殘壓低,選擇性好。上下級熔斷器的熔斷體額定電流只要符合國標和IEC標準規定的過電流選擇比為1.6：1 的要求，即上級熔斷體額定電

　　①采用斷路器做為后備保護元件具有殘壓高。上下級非選擇型斷路器間難以實現選擇性切斷，故障電流較大時，很容易導致上下級斷路器均瞬時斷開;

　　②相對價格略高;

　　③部分斷路器分斷能力較小，如額定電流較小的斷路器裝設在靠近大容量變壓器位置時，會使分斷能力不夠。現在有高分斷能力的產品可以滿足，但價較高。

　　七、后備保護元件的安裝
