摘要：采用PWM控制的單片開關電源實現充電，大大提高系統效率;基于A(yíng)VRATTINY261的控制核心搜綜合控制的軟件算法，使系統控制更加靈活，便于進一步升級開發。

　　4 軟件設計

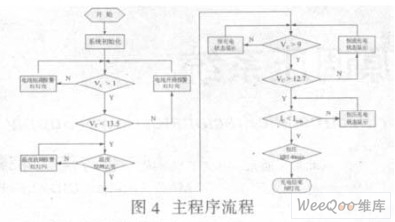

　　系統軟件采用匯編語言編寫，并在A(yíng)VR Studio4環境下編譯調試完成。整個系統軟件內充電主程序和中斷服務子程序組成。主程序主要完成系統、變量及看門狗定時器的初始化.控制系統實現充電功能。單片機完成初始化后，根據電池狀況判斷應該進入哪一個充電階段，然后通過AD采樣與中斷響應完成PWM的調整，實現相應階段的控制。主程序流程見圖4。程序中通過AD中斷子程序來改變PWM占空比，定時中斷子程序來控制最大充電時間，外中斷來判斷電池組放電狀態。

　　5 實驗測試結果

　　實驗中采用750mA恒流對3節1500mAh的鋰電池組進行充電，充電電流.電壓測試曲線如圖5所示。實驗結果她示，由單片開關電源實現AC-DC的轉換，通過ATTINY261與S8233保護芯片的相互配合與控制所實現的鋰電池充電器，滿足了3節鋰電池組的充電要求，取得了較好的充電效果。

　　6 結束語

　　由于A(yíng)VR ATTINY261良好的性?xún)r(jià)比，使得產品的智能性與應用性大大提高，且縮短了開發時闊.降低了開發成本。并且，系統采用綜合控制的軟件算法，避應了不同型號及容量的鋰電池需求機電路集成度高，結構簡單，性能可靠，經濟輕便，具有很大的實用價值。此外，在系統現有功能實現的基礎上，充分利用ATTINY261的片內外資源，通過其所具有的12C通信功能，可以很方便的升級為智能電源管理系統，直接成用于各種便攜式電子設備。
