摘要：文中針對我國當前公用配電網中存在的兩種不同性質的保護接地方式，提出了供電企業在實際工作中應如何指導客戶正確選擇使用，以及在具體使用中應當注意的問題。

　　關鍵詞：保護接地 接地保護 接零保護 配電網 剩余電流保護器

　　接地保護與接零保護統稱保護接地，是為了防止人身觸電事故、保證電氣設備正常運行所采取的一項重要技術措施。這兩種保護的不同點主要表現在三個方面：一是保護原理不同。接地保護的基本原理是限制漏電設備對地的泄露電流，使其不超過某一安全范圍，一旦超過某一整定值保護器就能自動切斷電源;接零保護的原理是借助接零線路，使設備在絕緣損壞后碰殼形成單相金屬性短路時，利用短路電流促使線路上的保護裝置迅速動作。二是適用范圍不同。根據負荷分布、負荷密度和負荷性質等相關因素，《農村低壓電力技術規程》將上述兩種電力網的運行系統的使用范圍進行了劃分。TT系統通常適用于農村公用低壓電力網，該系統屬于保護接地中的接地保護方式;TN系統(TN系統又可分為T(mén)N-C、TN-C-S、TN-S三種)主要適用于城鎮公用低壓電力網和廠礦企業等電力客戶的專用低壓電力網，該系統屬于保護接地中的接零保護方式。當前我國現行的低壓公用配電網絡，通常采用的是TT或TN-C系統，實行單相、三相混合供電方式。即三相四線制380/220V配電，同時向照明負載和動力負載供電。三是線路結構不同。接地保護系統只有相線和中性線，三相動力負荷可以不需要中性線，只要確保設備良好接地就行了，系統中的中性線除電源中性點接地外，不得再有接地連接;接零保護系統要求無論什么情況，都必須確保保護中性線的存在，必要時還可以將保護中性線與接零保護線分開架設，同時系統中的保護中性線必須具有多處重復接地。

　　1、當前農村低壓公用配電網客戶端保護接地的使用現狀

　　我們知道，我國的家用電器大多采用三芯電源線配三腳電源插頭或四芯電源線配四腳電源插頭，對于三相四線制的電器設備，電器外殼會另附一根黃綠兩色的保護接地線，以便在電器工作時實行保護接地。由于現行的公用配電網絡中，并沒有采用統一專用的接地(或接零)線與之相適應。同時，每一個客戶并也不是都具備這方面的專業技術知識，再加上城鎮居住條件的客觀環境、房屋配電系統設計施工的不規范、供電部門的安全宣傳管理不到位等因素的限制或影響。對于一般的電力客戶來說，要想真正能夠正確有效地實施保護接地，并不是一件容易的事。因此，大多數的客戶在產品買回去后，往往都是將產品設計中要求使用的保護接地線棄而不用。有些既使采用了一定措施，使用了保護接地線，也往往很難達到規程要求的技術標準，存在著諸多的不安全因素，甚至因此反而埋下了許多事故隱患。這樣一來，產品中原本是為了客戶安全使用電器，而必須要求客戶采用的保護接地，反而變成了擺設和累贅。

　　筆者通過實地走訪和入戶調查發現，在隨機抽查的500戶家庭(或單位)中：能夠正確選擇使用保護接地的客戶沒有一家;電器買回去后，接地線棄置不用的占總戶數的95.6%;選擇使用了保護接地，但不正確的客戶占總戶數的4.4%;不了解自己所在的配電網是何種配電系統的客戶，占總戶數的98%;能夠正確區分接地保護與接零保護的客戶不到總戶數的1%。

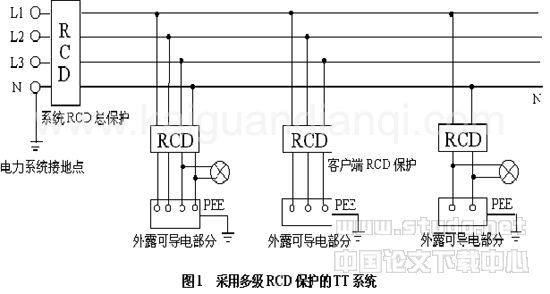

　　TT系統和TN-C系統是兩個具有各自獨立特性的系統，雖然兩個系統都可以為客戶提供220/380V的單、三相混合電源，但它們之間不僅不能相互替代，同時在保護措施上的要求又是截然的不同。這是因?yàn)椋�同一配電系統里，如果兩種保護方式同時存在的話，采取接地保護的設備一旦發生相線碰殼故障，零線的對地電壓將會升高到相電壓的一半或更高，這時接零保護(因設備的金屬外殼與零線直接連接)的所有設備上便會帶上同樣高的電位，使的設備外殼等金屬部分呈現較高的對地電壓，從而危及使用人員的安全。因此，同一配電系統只能采用同一種保護方式，兩種保護方式不得混用。其次是客戶必須懂得什么叫保護接地，正確區分接地與接零保護的不同點。保護接地是指家用電器、電力設備等由于絕緣的損壞可能使得其金屬外殼帶電，為了防止這種電壓危及人身安全而設置的接地稱為保護接地。將金屬外殼用保護接地線(PEE)與接地極直接連接的叫接地保護，如圖1所示;當將金屬外殼用保護線(PE)與保護中性線(PEN)相連接的則稱之為接零保護，如圖2所示。

　　4、如何正確選擇和使用接地保護與接零保護

?

　　當客戶所在的配電系統是TT系統時，由于該系統要求客戶必須采取接地保護方式。因此，為了達到接地保護的接地電阻值的要求，客戶要按照《農村低壓電力技術規程》的要求，在室外埋設人工接地裝置，其接地電阻應滿足下式要求：

　　Re≤Ulom/Iop

　　式中：Re 接地電阻(Ω)Ulom 通稱電壓極限(V)，正常情況下可按交流有效值50V考慮Iop 相鄰上一級剩余電流(漏電)保護器的動作電流(A)

　　對于一般客戶來講，只要采用40×40×4×2500毫米的角鋼，用機械打入的方式垂直打入地下0.6米，就能滿足接地電阻的阻值要求。然后用直徑≥φ8的圓鋼焊接后引出地面0.6米，再用同引入的電源相線同等材質和型號的導線連接到配電盤的保護線(PEE)上。

　　5、使用保護接地時應注意的幾個問題

　　規范客戶端的室內配線和安裝工藝，嚴格按照《農村低壓電力技術規程》要求進行電器安裝。同一場所的電器進線方式要統一，如配電盤的開關進線為面向配電盤，三相四線從左到右為N、A、B、C;單相排列為中性線、相線。所有電器設備的開關均應控制相線。要特別注意插座的接線要求，必須是：?jiǎn)蜗?孔插座，水平安裝時面對插座的右接線柱接相線，左接線柱接中性線，垂直安裝時插座的上接線柱接相線，下接線柱接中性線;單相3孔插座，面對插座的上孔接線柱在TT系統接接地線，在TN-C系統接保護中性線，右孔接線柱接相線，左孔接線柱接中性線;三相4孔插座，面對插座的上方接線柱在TT系統接接地線，在TN-C系統接保護中性線，相線則由左孔接線柱起分別接A、B、C三相。不同電壓的插座安裝于統一場所時，應有明顯區別，且插頭不能相互插入。
