摘要：提出了基于TMS320F2812的磁控電抗器的新型動態無功補償方案。介紹了TMS320F2812的特點和磁控電抗器的原理，給出了基于TMS320F2812的磁控電抗器的軟、硬件設計。

　　TMS320F2812數字信號處理器是TI公司最近推出的32位定點DSP控制器，是目前控制領域最先進的處理器之一。具有基于C/C++高效32位TMS320C28x DSP內核，并提供浮點數學函數庫，從而可以在定點處理器上方便的實現浮點計算。TMS320F2812 DSP集成了大量的外設，優化過的事件管理器具有脈沖寬度調制、可編程通用計時器及捕捉譯碼器接口，12位模數轉換器，片上標準通訊端口等。

　　2 磁控電抗器的工作原理

　　2.1 MCR電路接線圖及工作原理

　　磁閥式可控電抗器的鐵芯截面積具有減小的一段，在整個容量調節范圍內，只有小面積的那一段飽和，其余段均處于未飽和線性狀態，通過改變小截面段磁路的飽和程度來改變電抗器的容量。

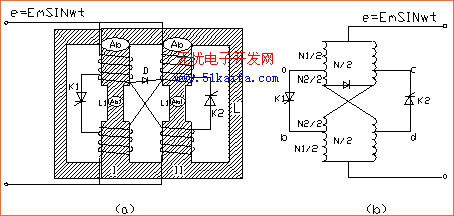

?圖1 (a)磁閥式可控電抗器的接線圖 (b)電路圖。

　　如圖1所示，本磁控電抗器具有完全對稱的磁路結構。4個鐵芯柱中兩邊的起導磁作用，中間的兩個鐵芯柱相當于單相電抗器的分裂鐵芯柱，面積各為Ab，長度為L-L1，每鐵芯都具有長度為L1的小截面段，其面積為Ab1 (Ab1

　　式中：為鐵芯飽和度。可控硅的觸發角與的關系為：

　　2.3 小結

　　通過改變磁控電抗器(MCR)二次側直流回路的IGBT的觸發角，來改變二次側直流的電流，從而可以達到平滑調節電抗的目的。

　　3 基于TMS320F2812的磁控電抗器的設計

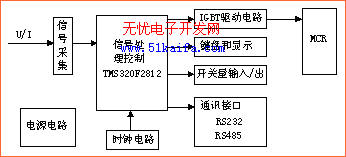

?　　圖2 控制系統圖

　　3.1.1信號采集

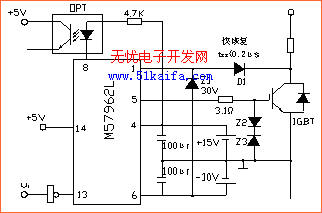

　　圖3 M57962L 驅動 IGBT 模塊的接線圖

　　當 IGBT過載(過壓、過流)時，即其集電極電壓大于 15V時，隔離二極管D1截止;1腳為15V高電平，則驅動器將5腳置低電平，使IGBT截止，同時，8腳置低電平，使光耦合器工作，以驅動外接電路將輸入端13腳置高電平。穩壓二極管Z1用于防止D1擊穿而損壞M57962L。Z2、Z3組成限幅器，以確保IGBT基極不被擊穿。

　　3.1.4 開關量輸入輸出電路

　　開關量輸入輸出電路選用TLP521-4芯片，該片內集成了四組光電耦合器，可進行四路開關量的轉換。當開關量輸入到TLP521-4的輸出引腳，發光二極管發出紅外光，光敏三極管受激發后便產生電流，在集電極輸出低電平，當光敏三極管截止時，被拉高至VCC高電平，從而在輸出側產生壓降。經TLP521-4轉換后的信號送至TMS320F2812的GPIO口。

　　當TMS320F2812的GPIO輸出高、低電平時，經過74LS373鎖存、限流后，到達光電耦合器TLP521-4，后到達ULN2803A，輸出到繼電器以控制開關。

　　3.2 軟件設計

　　通過對電壓、電流的檢測，經模-數轉換，借助于瞬時無功功率理論，計算出實時無功，采用查表法，找出觸發IGBT的觸發角，調節磁閥式電抗器二次側的直流電流，從而達到補償的效果。系統軟件的流程圖如圖4所示。

　　系統初始化(部分代碼)如下：

　　ADC模塊復位：

　　4 結論及創新點

　　采用TI公司高性能的TMS320F2812作為磁控電抗器的核心芯片，可以滿足實時采樣、高精度轉換，無功復雜計算及對IGBT觸發角控制的需求，簡化了硬件電路的設計要求，實現了磁控電抗器容量的連續無級調節。創新點：①單相四柱體對稱結構與一般采用的三柱非對稱結構相比，電磁設計更加科學、合理。②磁控電抗器的控制開關采用了電壓源控制的IGBT，簡化了控制電路，增強了控制的靈活性。③TMS320F2812作為TI公司最強大的控制處理芯片用于磁控電抗器。

　　參考文獻：

　　[1]蘇奎峰,呂強,耿慶鋒,等.TMS320F2812原理與開[M].北京:電子工業出版社2005.

　　[2]TexasInstruments.TMS320F2810,TMS320F2 DigitalSignalProcessors[Z],2003.

　　[3]張衛寧編譯.TMS320C28X系列DSP的CPU與外設(M).北京:清華大學出版社,2004

　　[4]陳柏超著.新型可控飽和電抗器理論及應用[M].武漢：武漢水利電力大學出版杜，1999.

　　[5]蘇變玲等.DSP在暫態電能信號監測系統中的運用[J].微計算機信息.2006.6-2:192-194
