維控觸摸屏在紡織業氣流紡的應用

一、氣流紡的定義

    轉杯紡紗機是一種大錠距、大卷裝、帶排雜結構的自排風式紡紗機。本機型配用的紡紗器，適紡純棉、粘膠、化纖及混紡原料。

   本機電氣由電氣控制箱、電氣箱內部件、車身電氣、紡紗器控制電氣等幾部分組成。為保證系統控制的可靠性，引紗、喂棉采用了變頻器拖動，為改變工藝流程提供了很大的方便。

二、維控觸摸屏及PLC工程介紹

    氣流紡在PLC程序上，需要同時和四臺變頻器通訊，四臺變頻器分別控制四臺電機：轉杯電機，分梳電機，引紗電機，喂棉電機。并根據這四臺電機的轉速，配合設定值，經過公式的運算，實現邏輯動作，以及產量的計算，并在觸摸屏上顯示。

三、程序的實現

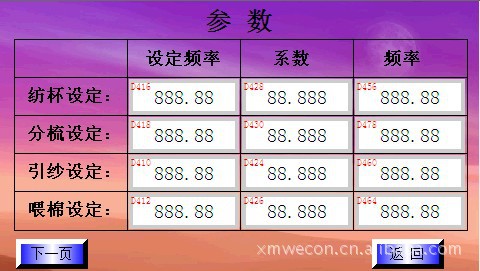

    在觸摸屏上，設置對四臺變頻器頻率的設定

經過系數的計算，計算出最終頻率，發送給變頻器

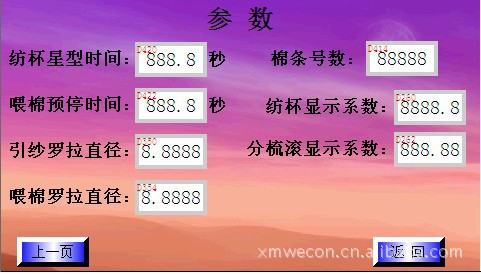

同時需要設置

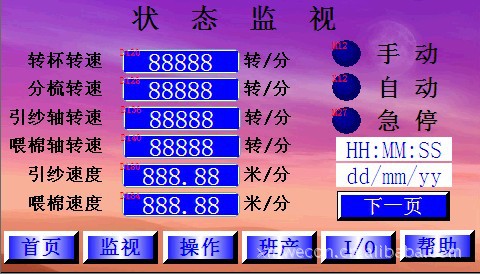

再利用電機上的傳感器，檢測出四臺電機的轉速

最后通過以下公式：

引紗速度 =轉杯速度/捻度

引紗頻率 =引紗速度/引紗傳動系數

喂棉速度 =引紗速度/牽伸倍數

喂棉頻率 =喂棉速度/喂棉傳動系數

轉杯頻率 =轉杯速度/轉杯系數

適紡號數 =棉條號數/牽伸倍數

計算出所需要的參數

在此基礎上，此系統還有一些邏輯動作，比如紡杯電機的星三角切換，都能自動實現。

四、結束語

    基于PLC和HMI的氣流紡，用人機界面顯示系統的狀態和對系統的控制，實現全自動工作，節省了人力。采用觸摸屏對現場設備進行實時檢測和控制，便于操作和維護，控制過程采用變頻調速方案，節約了電能，提高控制效率、工作效率和工作可靠性，降低故障發生率，還使得控制過程智能化、可視化。
