維控人機短信功能使用說明

啟動短信功能用戶設置界面

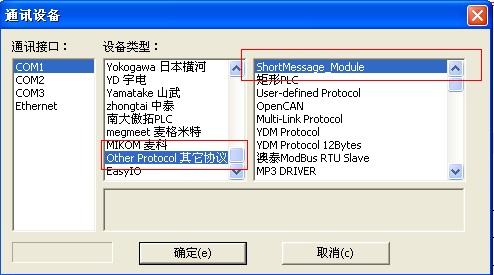

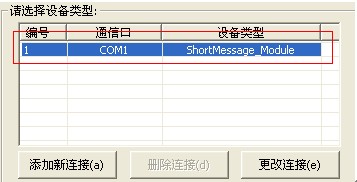

1.  打開工程選擇【設置】下的【通訊口配置】，鏈接設置如下：

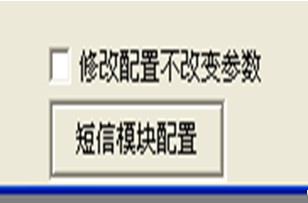

2. 點擊下圖所示按鈕打開短信功能配置對話框

程序界面

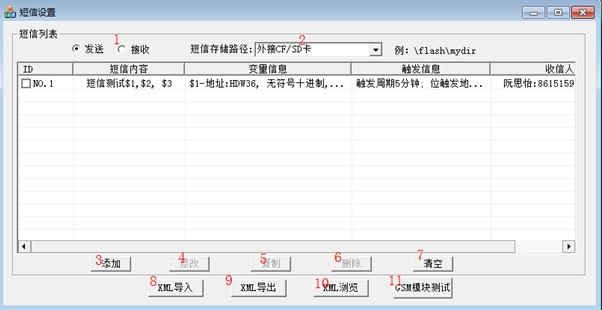

一、主界面

1. 短信收發列表切換

2. 短信存儲路徑：指明發送和接收到的短信記錄，在人機下的存儲路徑（說明：程序將在此路徑下，創建SMrecords目錄， 已發送的短信存儲至文件SendSM.csv， 已接收的短信存儲至文件RecvSM.csv）， 模擬時此路徑為D盤。

3.添加：添加一條短信設置

4. 修改：修改當前選中短信， 在列表中雙擊也可實現修改

5. 復制：復制選中的短信

6. 刪除：刪除所有選中的短信

7. 清空：清空短信列表

8. XML導入：將用戶自己制作的短信配置文件，導入到工程目錄中使用

9.  XML導出：將用戶已配置好的短信配置文件，導出到指定位置

10. XML瀏覽：瀏覽短信配置文件

11.   GSM模塊測試：啟動GSM模塊測試程序，用戶可通過此程序測試GSM模塊是否正常。

二、子界面

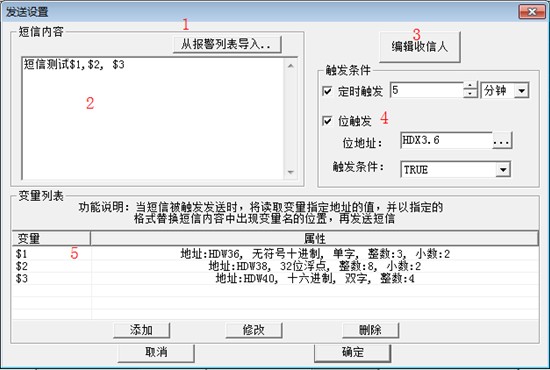

短信發送設置

1. 從報警列表導入：可從當前工程已設置好的報警列表，選擇報警內容導入作為短信內容。

2. 短信內容：編輯需要發送的短信內容

3. 編輯收信人

4. 設置短信觸發方式：定時觸發--短信以指定時間周期發送， 位觸發--當指定位地址的值 滿足指定的觸發條件時短信發送一次。

5. 變量：功能---當短信被觸發發送時，將讀取變量指定地址的值，并以指定的格式插入到短信內容中，替換短信內容中出現變量名的位置。目前設置每條短信最多添加20個變量。

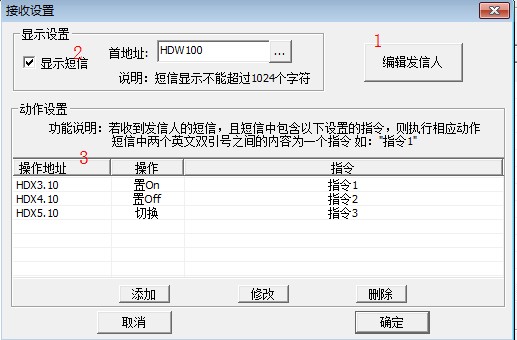

短信接收設置

1．當人機接收到短信時，將短信存儲至RecvSM.csv文件。

2．判斷發信人是否在1處設置的發信人列表中

A：不存在：不做其他任何動作。

B：存在：若設置了“顯示短信”，則按2處指定的顯示地址，將短信內容輸出至此地址。  若短信中存在動作設置列表中的指令，則執行相應的動作，目前每條設置最大可添加動作條數為10個。

變量編輯界面

功能：設置變量的各種屬性

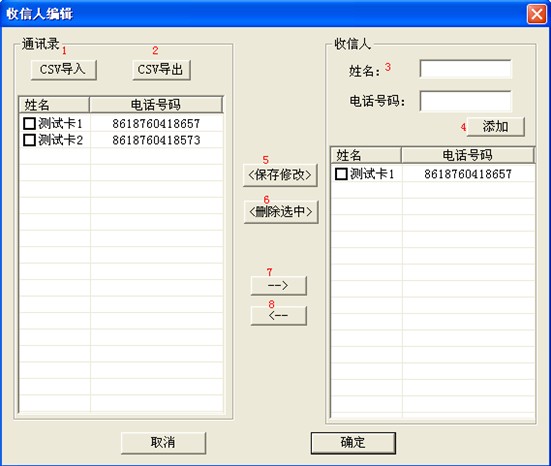

收信人或發信人編輯界面

1. CSV導入：用戶編輯好的通訊錄（csv格式）導入

2. CSV導出：將編輯好的通訊錄以csv格式文件導出到任意位置

3. 編輯姓名與電話號碼，點擊4【添加】，添加至收信人列表，點擊5【保存修改】

   雙擊列表中的單元格，可以修改編輯

4. 【-->；】將通訊錄中選定的聯系人，添加至收信人列表

5. 【<；--】將收信人列表選定的聯系人，添加至通訊錄
