摘要：優化了自主開發的適用于低溫工程的環氧樹脂膠粘劑的配方組分和固化條件,測試了其低溫力學和真空性能,分析了其動態熱力曲線和斷口表面形貌,研究了該低溫用環氧樹脂膠粘劑的增韌機理,證明在聚醚/聚氨脂類增韌劑增韌 的環氧樹脂-胺固化體系中,能形成微相的兩相結構,對具有良好的低溫性能起了關鍵作用。

　　關鍵詞：低溫工程;環氧樹脂膠粘劑;增韌

　　低溫膠粘劑的研究與發展和宇航工程及超導技術的發展密切相關。低溫下,尤其在液氦溫度下,常規高聚物的分子運動被完全凍結,高聚物變脆,尤其是那些 高度交聯的熱固性樹脂,抗裂紋擴展的能力變得很差。 另外,由于膠粘劑在固化過程中產生的內應力以及膠粘劑與被粘物的熱收縮率存在差異等原因,在低溫下 膠粘劑體系的缺陷就會立即暴露出來,產生應力集中, 導致裂紋擴展,因而引起粘結結構的破壞。對高聚物進行增韌改性是避免出現低溫下粘結結構破壞的一個 主要途徑。

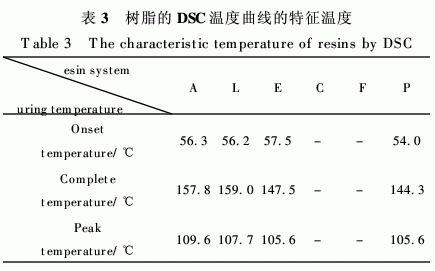

　　通過中科院化學所工程塑料國家實驗室的PER-KIN-ELMER7系列熱分析儀(DDSC),測定了固化反應溫度曲線,并列出曲線的特征溫度見表3。

　　1.4　真空性能

　　1.5　低溫膠粘劑體系的動態熱力分析

　　樹脂的動態熱機械曲線法是研究聚合物熱-力學性能常用的方法之一。通過測量純樹脂三點彎曲試樣動態模量隨溫度的變化曲線來表征樹脂 的力學狀態,實驗是在中國科學院化學所工程塑 料中心進行的。動態機械性質分析儀Perkin Elmer 的型號是DMA 7e。　　

?

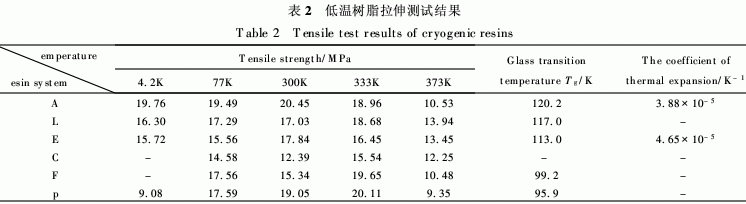

　　選擇的增韌劑與環氧樹脂要有相近的溶解度參數,并在反應中能逐漸產生相分離。聚醚/聚氨酯類增韌劑用于環氧-胺固化體系是一種新的探索。試驗證 明,這種以環氧-胺固化劑體系為連續相,增韌劑為分散相的新型增韌體系是成功的。從表2可見,增韌劑的含量對基體的力學性質、玻璃化溫度等均有明顯影響,當增韌劑含量增加至20%時,低溫力學性能和玻璃化溫度升高。

　　固化劑的選擇要有足夠的鏈長,使在低溫下保持一定的韌性外,并要有足夠的剛度,而單一的固化劑是很難滿足這個要求的,因此選擇了一種剛?cè)岵��?jì)的復合固化劑體系。當使用復合固化劑時玻璃化溫度增加,而選用單一固化劑時,玻璃化溫度下降。

　　關于偶聯劑的作用,在體系中使用具有柔性鏈的偶聯劑,能提高界面的鍵合能力,并使微相顆粒分散均勻。對此,文獻[8]已有詳細論述。

　　2.2　力學性能

?

　　2.4　動態熱力分析

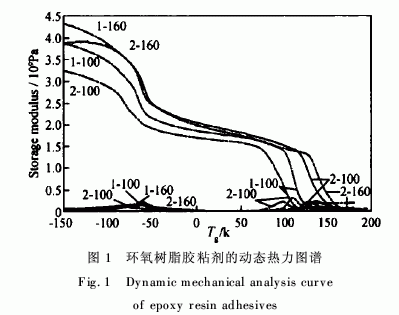

　　圖1給出了A和L兩個配方的動態熱力圖譜,該圖是樣品在周期性變化的外力作用下形變隨溫度的變化曲線,給出了熱轉變溫度和損耗模量。曲線1表示A配方(增韌劑含量20%,固化溫度160℃),曲線2 表示A配方(增韌劑含量20%,固化溫度100℃),曲線3表示L配方(增韌劑含量15%,固化溫度 160℃),曲線4表示L配方(增韌劑含量15%,固化 溫度100℃)。　　

?

　　由圖1可見,A和L兩個配方均存在以樹脂基體 為連續相,以增韌劑為分散相的兩個損耗模量峰,這表明,結構中存在兩個不完全相容的體系。分散相的損 耗峰是在低溫區,樹脂體系在受到冷沖擊時,分散相的 柔性消耗了溫度帶來的熱應力,提高了樹脂的低溫性能。從圖譜可見,當增韌劑含量降低和固化溫度降低時,都會導致兩相體系的相容性更好,Tg值下降。因而,在選擇固化溫度程序時,必須考慮能保證兩相有適宜的分散度。

　　2.5　斷口微觀形貌

　　在中科院力學所掃描電鏡上進行了斷口表面形態觀察,圖2-4分別為A體系在室溫,77,4.2K下的斷 口形貌,圖5為未增韌的F體系在4.2 K下的斷口形貌。

　　從剪切斷口表面形態可以看出經聚醚/聚氨脂型增韌劑增韌的環氧樹脂固化體系形成了以環氧樹脂基體為連續相和聚醚/聚氨脂型增韌劑為分散相的類似 橡膠增韌的兩相結構,材料的剪切破壞主要是由于分 散相與基體相的剝離。從圖2-4的斷口形貌還可以看到許多彎曲的似河流線,這是兩相界面在受力狀態 下的形變表現,它增加了斷口的總表面積,當受到機械應力和溫度應力的破壞時,消耗更多的能量,提高了材料的韌性和強度,并使材料的力學性能對溫度不太敏 感。當溫度從室溫到液氦溫度變化時,斷口的形貌發 生了變化。一是基體中折裂狀脆斷線增加,尤其在4·2K時鏡面特征更明顯。這表示隨溫度降低,基體的韌性下降;二是分散性顆粒的完整性下降,出現較多有缺損的顆粒,這表明分散相已隨溫度下降逐漸變硬、變脆,這都是體系由韌性向脆性轉變的征兆。圖5顯示沒有增韌的樹脂體系在液氦溫度拉剪斷口表面形貌,大量快速斷裂區直線裂紋表明在液氦溫度是純脆性斷裂。
