維控p l c的特點及優勢

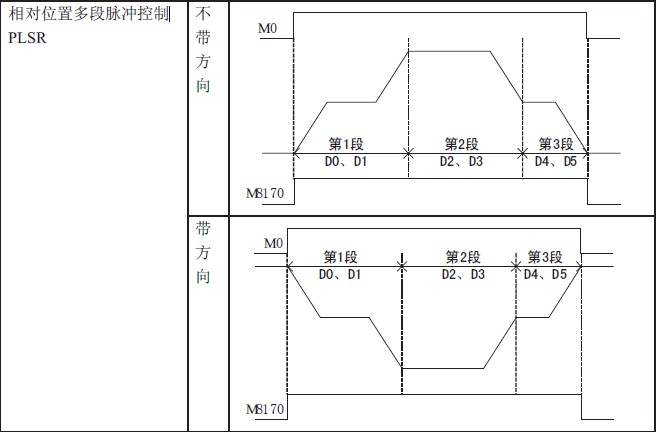

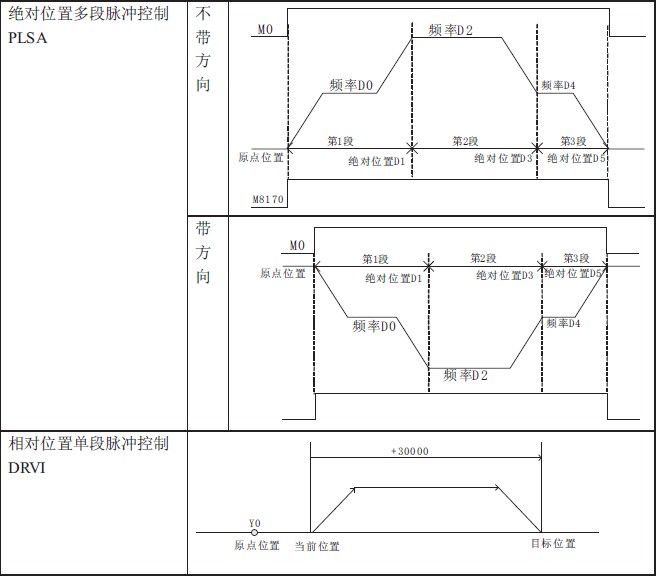

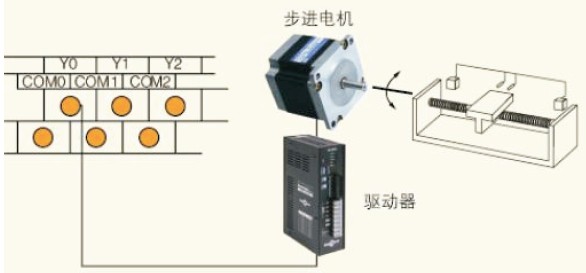

      FX1s、FX2n系列PLC一般擁有2路 高速脈沖輸出端子，支持2路脈沖輸出功能。通過使用不同的指令編程方式，可以進行無加速/減速的單向脈沖輸出，也可以進行帶加速/減速的單向脈沖輸出，還可以進行多段、正反向輸出等，綜合頻率高達400KHz。

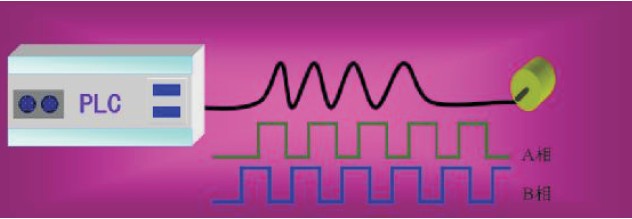

      維控系列PLC 具有與可編程控制器掃描周期無關的高速計數功能，通過選擇不同計數器來實現針對測量傳感器和旋轉編碼器等高速輸入信號的測定，其最高測量頻率可達100KHz。前兩路通道綜合頻率有4 0 0 K H Z輸出，其中硬件共4 0 0 K H Z ，軟件共2 0 0 K H Z ，后四路最大1 0 K。

●基本指令：0 . 1微秒/每指令
●應用指令：1微秒/每指令

計數方式分為遞增模式、脈沖+方向模式、AB相模式。

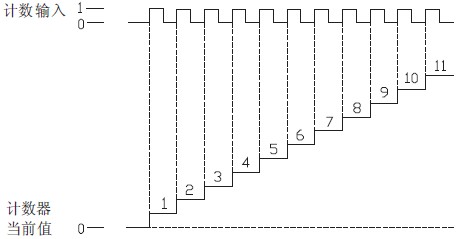

遞增模式：

       LX2N 系列PLC 均支持本體PID 控制，并擁有自整定功能。用戶可以通過自整定得到最佳的采樣時間及PID 參數值，從而提高控制精度。

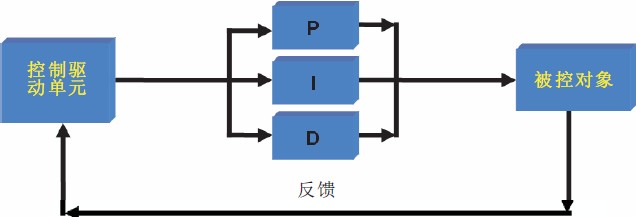

     PID 控制技術適用于不完全了解一個系統和被控對象，或不能通過有效的測量手段來獲得系統參數的情況，PID 控制器是根據系統的誤差，利用比例、積分、微分計算出控制量進行控制的。

PID 控制被廣泛應用在溫度、流量、速度、張力、壓力控制等場合。

脈沖+方向模式：

AB相模式：

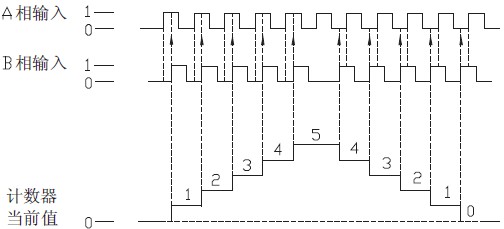

一倍頻：

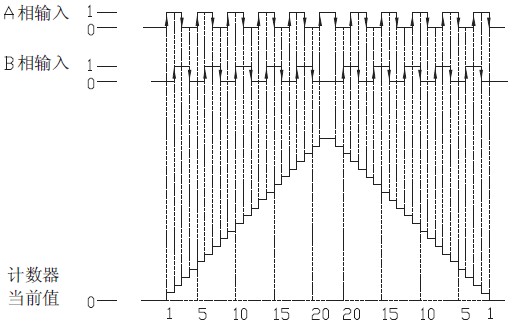

四倍頻（抗干擾能力更強，計數更精確）：

        LX2N系列PLC 一般具有2個通訊口， COM1和COM2，COM1 和COM2皆可用來下載PLC 程序，COM1支持RS422 方式， COM2支持RS485 兩種方式，但這兩種方式不能同時使用。PLc上的A、B端子即為COM2外置的RS485 接線端子。

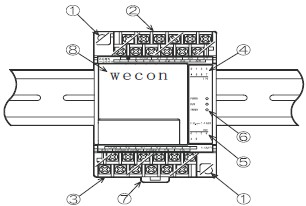

(1)安裝孔：2處(φ 4.5)                                                          (7)DIN導軌安裝用卡扣
(2)電源、輸入信號用端子臺                                                      (8)蓋板
(3)供應電源、輸出信號用端子臺                                                 (9)連接編程設備(COM1)
(4)輸入顯示LED                                                                    (10)COM2接線(選配)
(5)輸出顯示LED                                                                    (11) RUN/STOP開關
(6)POWER LED ：表示通電狀態
RUN LED ：運行時燈亮
ERROR LED ：程序錯誤時指示燈閃爍
：CPU錯誤時指示燈亮

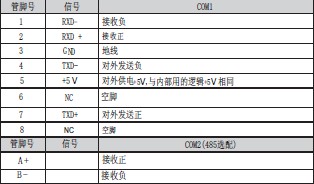

      整機硬件編制配置一個通訊口，通訊頭硬件為標準的R S 4 2 2通訊口，通訊口接線端子為8孔S端子母座，信號定義如下:

    自由協議是維控公司自己開發的關于控制器和顯示器通訊的一個簡單協議，控制器為主，顯示器為從，在控制器中，只需編寫簡單的通信讀/寫程序，而不用編寫通信中斷服務程序。自由協議的開發增強了PLC 和顯示設備通訊的靈活性。

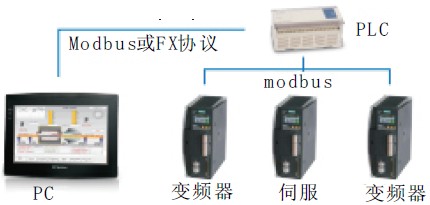

LX系列模擬量輸入輸出、溫度控制模塊可通過RS485 通訊與PLC，人機界面，一體
機等其它設備相連接，并在整個系統中處于Modbus 從站模式。
●支持M O D B U S R T U M A S T E R / S L A V E

●支持和變頻器等通訊

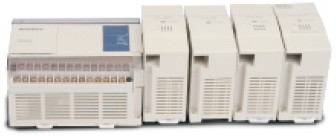

●支持擴展I O模塊，模擬量擴展模塊
●支持通訊擴展模塊、溫度擴展模塊
●最多支持8個擴展模塊(除I O模塊之外)

●豐富的P L C指令集，與其他品牌指令集兼容
●支持離線模擬，在線模擬調試
●支持用戶程序加密，保障知識產權

    LX 系列不斷擴充指令的指令集目前已達到200條以上，包括最基本的運算、比較、應用、邏輯控制等指令，還支持高速脈沖、高速計數、三角/反三角函數運算、位置控制、運動控制、圓弧差補等指令。

    LX 系列PLC 的程序容量可達160K ，根據不同系列的不同定位，配備相應的容量空間。此外，LX 系列具有較快的處理速度，指令處理0.2~0.5us，掃描時間10000 / 5ms。

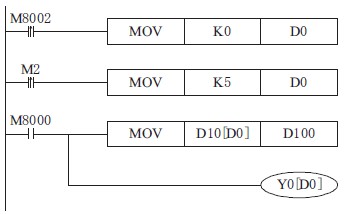

     間接尋址，即指在線圈、數據寄存器后加上偏移量后綴（如X3[D100]、M10[D100]、D0[D100]），可實現間接尋址。如D100=9 時，X3[D100]表示X14，M10[D100]表示M19，D0[D100]表示D9。該功能比較適用于過程重復，但對象地址不同且規律的場合，使用間接尋址功能可以大大簡化程序的編寫。

     在線下載程序功能，是在不改變PLC 中數據的情況下，進行程序的下載，即使用該功能時，不影響PLC 的運行，其輸出不會被暫停。

關于上電停止P L C功能， L X系列有專門的撥碼開關控制

    L X系列的P L C中， L X 1 S型號的P L C程序可以達到2 0 0 0步，L X 2 N型號的P L C程序可以達到1 6 0 0 0步。

    配合下載程序、數據功能，XC 系列PLC 支持保密下載模式。所謂保密下載，是指以保密下載的方式下載程序或者數據到PLC 中后，該PLC 中的程序、數據將無法被上傳。

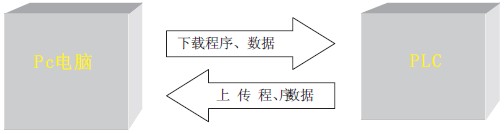

一般下載方式：

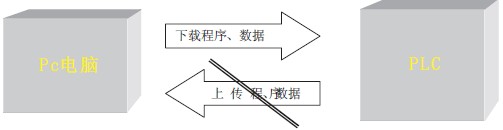

保密下載方式：

保密下載，一般用于不希望程序被其他人獲悉，以保護自身的知識產權。

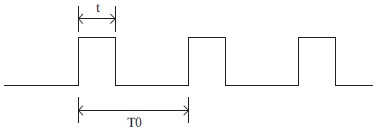

脈寬調制指令PWM 是以指定頻率、指定占空比進行的脈沖輸出，利用此功能可對變頻器、直流電機進行控制。

LX系列PLC 中的FQRM 指令可對頻率進行測量。

精確定時，是指以1ms 為單位的32位定時器，可對精確定時進行讀取操作，此外支持精確定時中斷功能。
