維控PLC的應用及說明
一、 PLC的行業應用
1．PLC的應用領域目前，PLC在國內外已廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行業
2.包裝機械、印刷機械、紡織機械、注塑機械、自動焊接設備、隧道盾構設備、水處理設備、切割、多軸磨床、冶金行業的輥壓、連鑄機械....太多了，這些設備的所有動作，加工都需要靠依據工藝設定在PLC內的程序來指導執行和完成，就如人的大腦。
3. 污水處理、自來水處理、樓宇控制、火電主控、輔控、水電主控、輔控、冶金行業、太陽能、水泥、石油、石化、鐵路交通...也太多了。這些行業所有設備的連續生產運行，總存在許多的監控點和大量的實時參數，而要監視、控制、和采集這些流程參數和相關的工藝設備，也必須依靠PLC這個大腦來完成，當然傳統叫法也有DCS，盡管設計之初的理念不一樣，但現技術路線已逐漸融合。
二、產品簡介
三、使用環境
1. 主機：STM32 CPU，AC100-240V交流電源，額定功率20W
2. 通訊口：支持RS422/RS485，一個串口，8芯接頭（母頭）
3. 通訊協議：兼容FX1S NO PROTOCOL 編程軟件兼容FX1S
4．IO端子：20點：輸入12點，輸出8點(繼電器型、晶體管型)；
64點：輸入36點，輸出24點(繼電器型、晶體管型)；
40點：輸入24點，輸出16點(繼電器型、晶體管型)；
32點：輸入16點，輸出16點(繼電器型、晶體管型)
四、詳細描述
|
◇電源規格◇ |
|
額定電壓 |
AC100-240V |
|
允許范圍 |
AC85-264V |
|
額定頻率 |
50/60HZ |
|
允許瞬間停電時間 |
10ms以下瞬間停電。能繼續工作 |
|
電源保險絲 |
250V 1A |
|
沖擊電流 |
最大15A 5ms以下/AC100V、最大25A 5ms以下/AC200V |
|
耗電 |
小于20W |
|
傳感器電源 |
DC24V 400mA |
|
◇一般規格◇ |
|
使用環境溫度 |
0 ~ 55 ℃ |
|
儲存環境溫度 |
-20 ~ 70℃ |
|
相對濕度 |
35-85%RH(不結露) |
|
耐震性（DIN導軌） |
符合JIS C 0040標準 10-57HZ 0.035MM X、Y、Z三方向各10次（合計各80分鐘）
符合JIS C 0040標準 57-150HZ 4.9M/S2 X、Y、Z三方向各10次（合計各80分鐘） |
|
耐震性（直接安裝） |
符合JIS C 0040標準 10-57HZ 0.035MM X、Y、Z三方向各10次（合計各80分鐘）
符合JIS C 0040標準 57-150HZ 4.9M/S2 X、Y、Z三方向各10次（合計各80分鐘） |
|
耐沖擊 |
符合 JIS C 0041標準(147m/S2作用時間11ms正弦半波脈沖在X、Y、Z三方向各3次） |
|
耐噪聲 |
噪音電壓1，000Vp-p噪聲幅值1ns 1頻率30 ~ 100HZ噪聲模擬實驗 |
|
耐電壓 |
AC1500V(1分鐘) 符合JEM-1021標準電源端子和接地端子之間 |
|
絕緣阻抗 |
DC500V絕緣測試器測得5MΩ以上 符合JEM-1021標準電源端子和接地端子之間 |
|
接地 |
第三種接地(不可與強電系統共地)※1 |
|
使用環境 |
關腐燭性、可燃性氣體、無大量導電性塵埃（灰塵） |
|
◇結構規格◇ |
|
外殼顏色 |
黑色 |
|
外殼材料 |
ABS塑料 |
|
外形尺寸 |
90×75×75mm |
|
包裝尺寸 |
137*102*97mm |
|
凈 重 |
0.3kg |
|
濕 重 |
0.5kg |

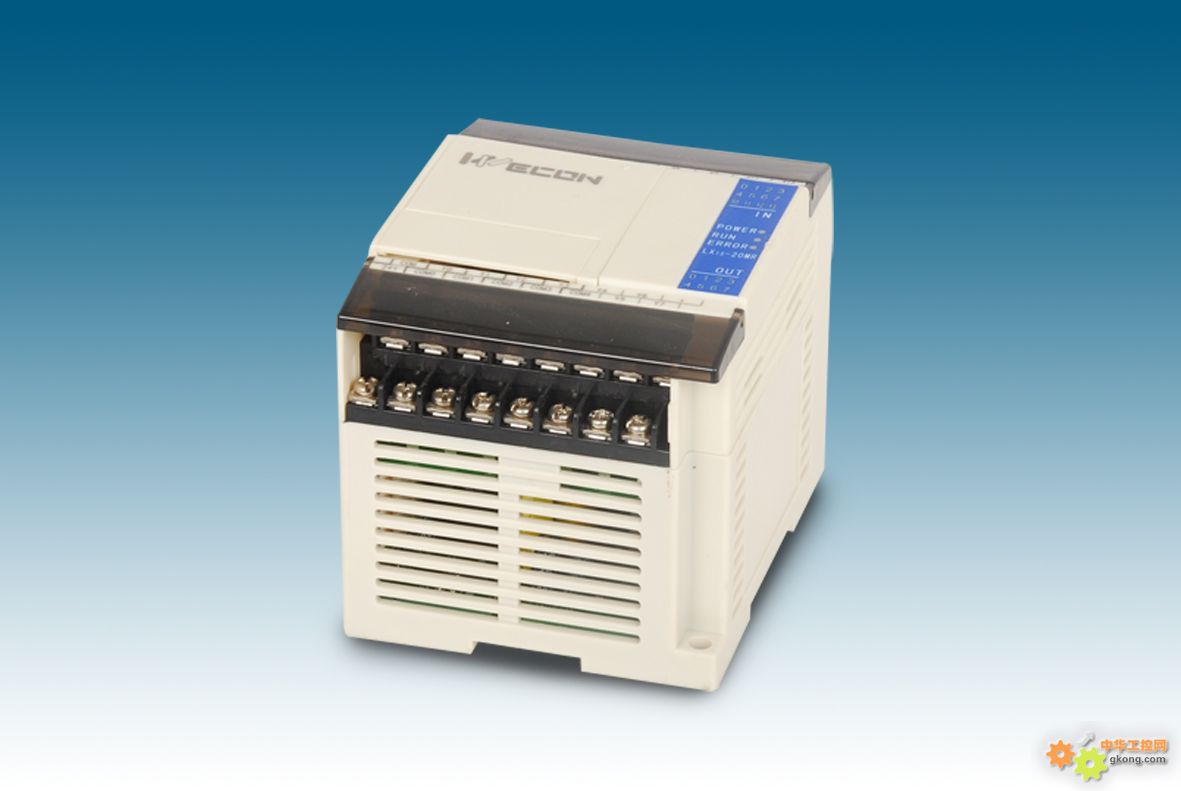

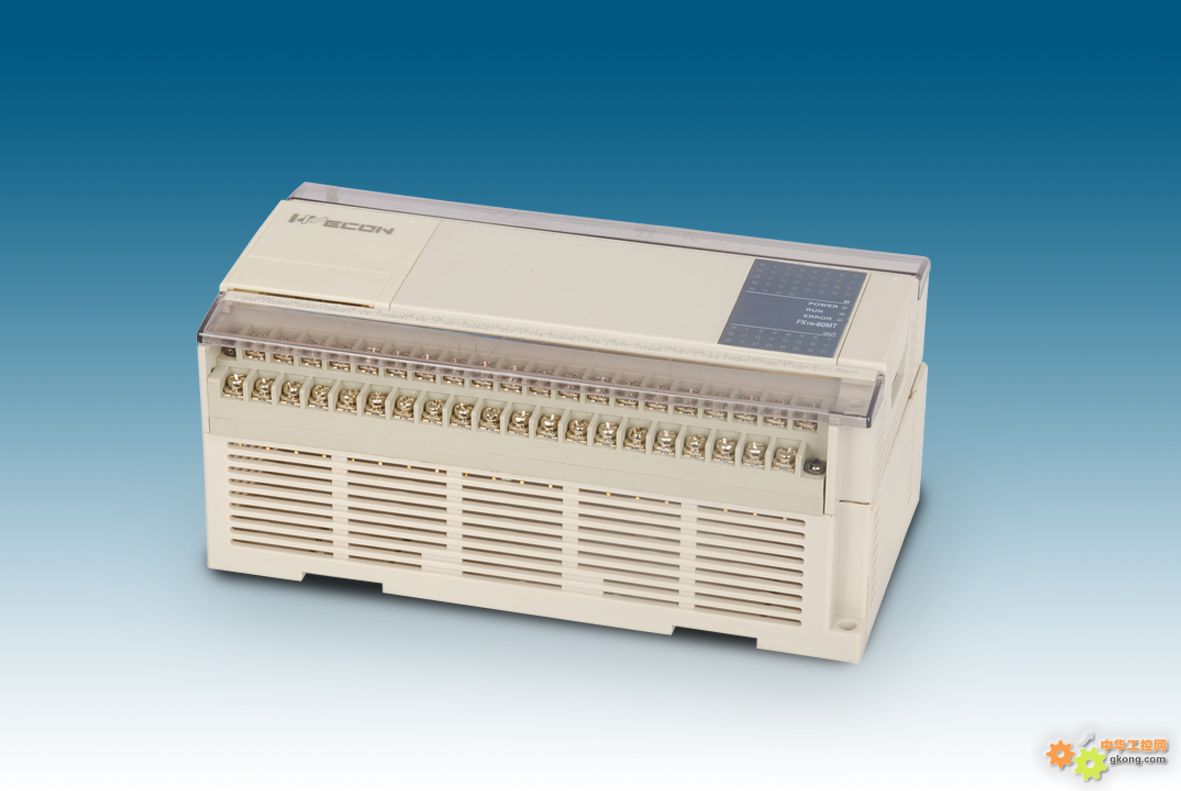

五、外形圖片
