維控多臺觸摸屏和Q系列以太網通訊的設置方法

1.問題：

      一臺三菱Q系列的QJ71E71  通過以太網和16臺人機通訊。

     1）  會出現中途通訊不上。

     2）  通訊線拔掉再重新插上 會通訊不上。必需重啟觸摸屏才能通訊。

2.解決方案：

    2.1步驟：

    1）將PLC中 參數設置 的以太網參數中，“打開設置” 的方式設置成為：“melsoft” 的鏈接方式。 16個都設置成melsoft。

    2） LEVI把工程中 的通訊參數。端口號設置成：5002 （端口號5002表示和任意端口號通訊。）16個工程都設置成一樣的。

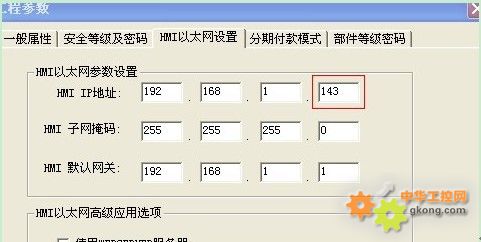

       3） LEVI 編輯16個工程。“工程參數“  設置每臺HMI的IP號。 每臺HMI的IP不能重復使用。 且IP號都全部和 PLC的IP在同一個網段內。

3. 測試結果： 測試了16臺觸摸屏同時和Q系列的以太網通訊。 通訊正常，不會出現偶爾通訊超時的情況。 不過多臺屏之間的數據更新速度會有一些延遲。

4.Q咨詢了三菱的客服。 Q系列一個模塊鏈接最多16臺設備。 這里16臺只是保證能夠鏈接上，在通訊速度上可能會有一些延遲。
