一、引言
免燒磚機是現今社會一種常見的建材機械，主要用于壓制粉煤灰、河沙、海沙、山沙、礦粉、爐渣等為主要原料的免燒磚、蒸養砂磚、耐火磚和空心磚的生產。其主要是由上模胚、下模胚、送料板、料桶、滑行臂、滑行導軌、撒料斗、輸送帶及振動底座等構成。
設備工藝流程為：首先輸送帶將送料板輸送至下模胚正下方，下模胚下行，與送料板壓實，此時，料斗艙門打開，進行下料。原料進入撒料斗后，滑行臂帶動撒料斗到達下模胚上方進行撒料。同時，振動底座進行振動，減少原料間空隙。撒料完畢后，撒料斗回到料斗下方，同時上模胚沿滑行導軌下滑，準備進行壓制。同時振動底座開始振動，從而使上、下模胚壓制磚塊過程中，原料之間的縫隙更小。完成磚塊壓制后，下模胚先上行，然后上模胚上行，輸送帶將料板送出工位，一個磚塊壓制過程完成
二、系統構成
送卡機電氣控制系統采用集中控制方式，采用毅天可編程控制器，系統運行穩定可靠。電控系統分為主電控制柜和HMI人機操作、操作按鈕、電磁閥/氣缸、線槽及電線電纜等。設備的操作在操作手柄上的觸摸屏進行，觸摸屏上有設備的中文操作界面，起動運行、參數的設定、當前運行狀態、故障信息等信息。
人機界面采用ET-VI-700，可編程控制器使用MIN-MSDH40DC-T。
人機界面操作臺上安裝有三色指示燈，當指示燈亮起時含義分別為：
紅色-----------設備有故障
黃色-----------設備處于原點位置
綠色-----------設備處于運行狀態
當有故障時，操作臺上的蜂鳴器會出現間斷報警。
當出現緊急事故時，可以按操作手柄上的“系統緊急停止”按鈕。
三、程序控制部分
手動運行

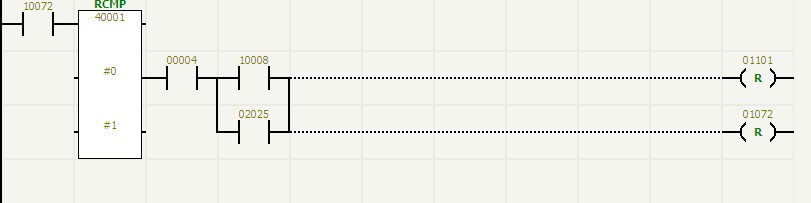

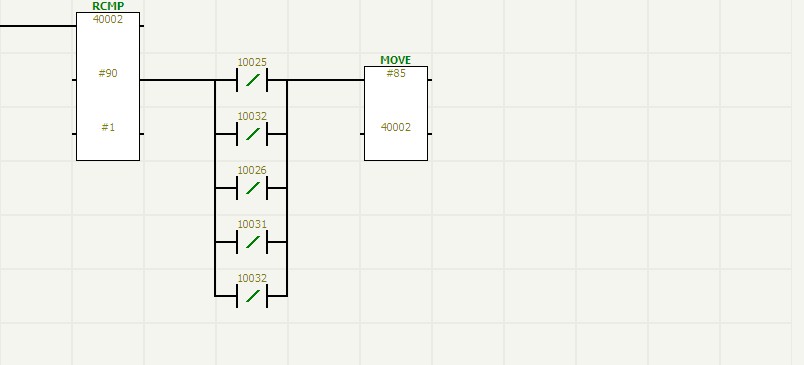

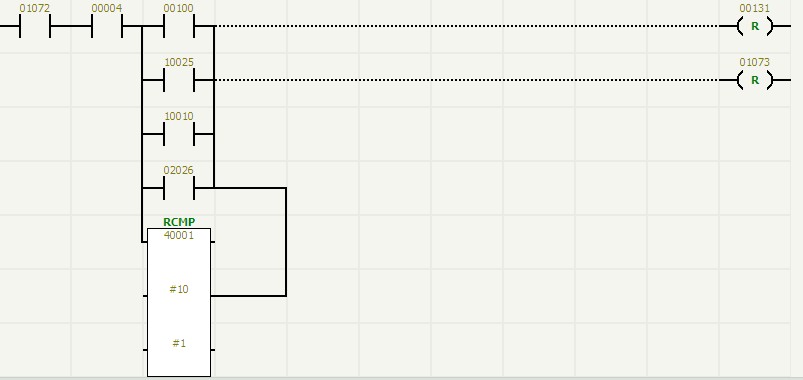

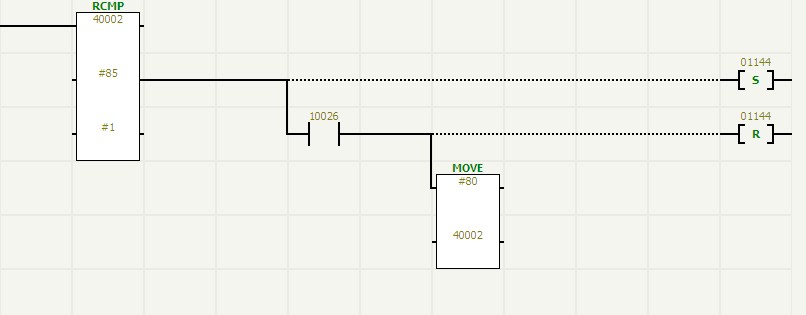

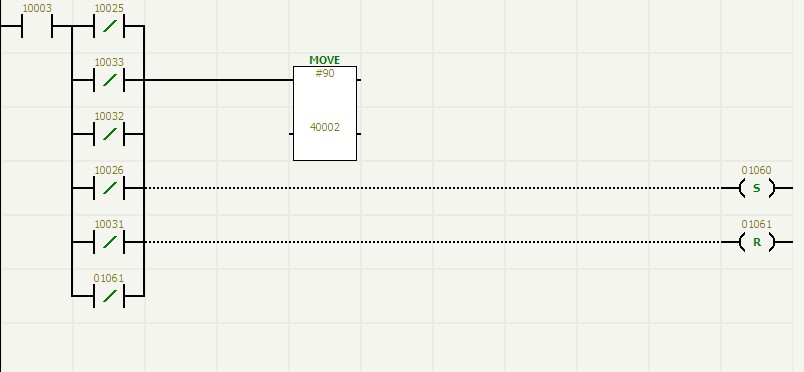

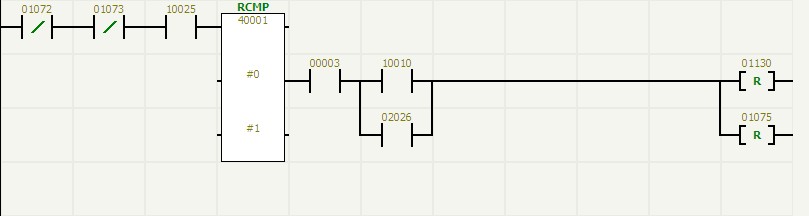

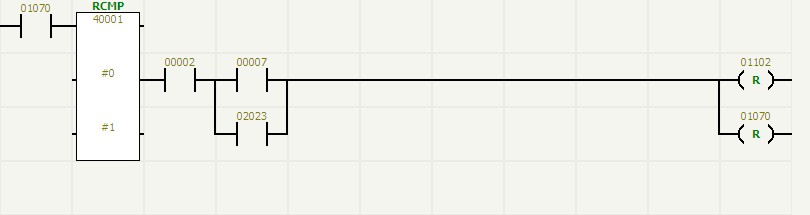

下模胚下行，下料  滑行臂運行，撒料斗撒料  撒料斗回到料斗下方, 準備進行壓制  磚機自動運行    四 、總結 MIN系列PLC,其 PLC的優異性能和穩定性，在頻繁運動控制中良好的性能，提供了更好的性價比，為用戶大大地節約了成本。
控制系統主要實現了對上模胚、下模胚、送料板、撒料斗、料斗艙門以及振動底座的先后動作順序和行程的控制。除振動底座采用變頻器加電機進行動作控制外，其它部件均采用液壓為動力進行控制，通過控制液壓閥的開關來實現相應的動作，通過PLC內部時間繼電器實現行程的控制。
改造后的燒磚機控制系統，不但現場運行穩定，達到了預期的效果，而且還提高了整個系統的可靠性、實用性、經濟性，具有良好的推廣價值。
|
