一、引言
藍帽子機是為醫療設備夾塑料成形部分設備，其主要是將醫療塑管由自動控制部分控制，通過拉管，切管，打孔，焊接等部分將醫用塑管切割成需要類型。
設備工藝流程為：上件----定位----橫移拉管----夾住----打孔----焊接----裁剪----下件。
二、系統構成
藍帽子機電氣控制系統采用集中控制方式，采用毅天可編程控制器，系統運行穩定可靠。電控系統分為主電控制柜和HMI人機操作、操作按鈕、電磁閥/氣缸、線槽及電線電纜等。設備的操作在操作手柄上的觸摸屏進行，觸摸屏上有設備的中文/英文操作界面，你可以選擇中文或英文進行操作；起動運行、參數的設定、當前運行狀態、故障信息等信息。
人機界面采用Allen-bradley公司的2711P-T6C5D，可編程控制器使用為毅天系類PLC, （ETMX-MSDH32DC-T+ ETEM-DH16+ ETEM-DI16+ ETEM-D016）
人機界面操作臺上安裝有三色指示燈，當指示燈亮起時含義分別為：
紅色-----------設備有故障
黃色-----------設備處于原點位置
綠色-----------設備處于運行狀態
當有故障時，操作臺上的蜂鳴器會出現間斷報警。
當出現緊急事故時，可以按操作手柄上的“系統緊急停止”按鈕。
三、人機界面控制部分

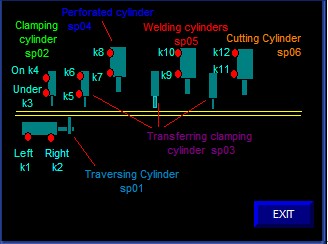

工藝流程畫面：
通過控制氣缸達到產品所需要的尺寸

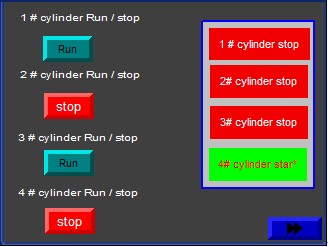

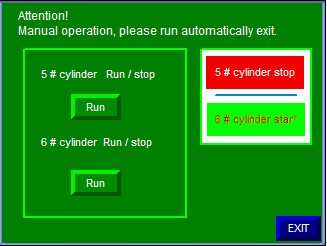

手動操作畫面：
通過手動界面控制各個氣缸的運行

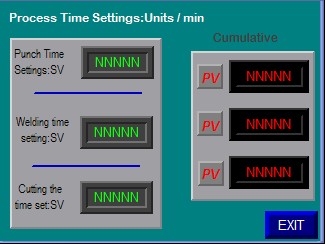

工藝時間設定:
通過氣缸時間的設定可以控制設備運行的周期

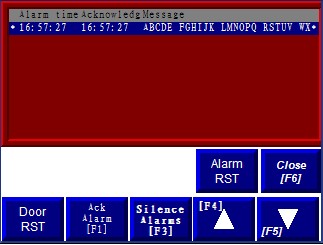

報警畫面：
可以清晰的看到設備報警的原因
四、程序控制部分

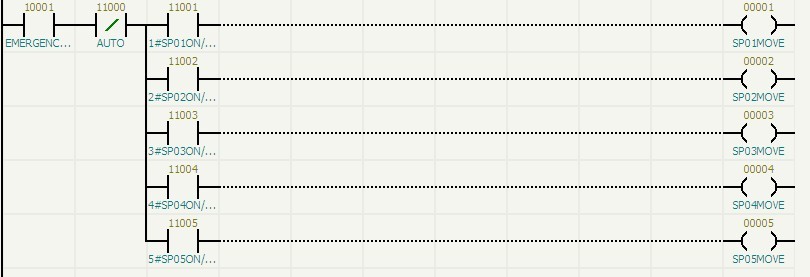

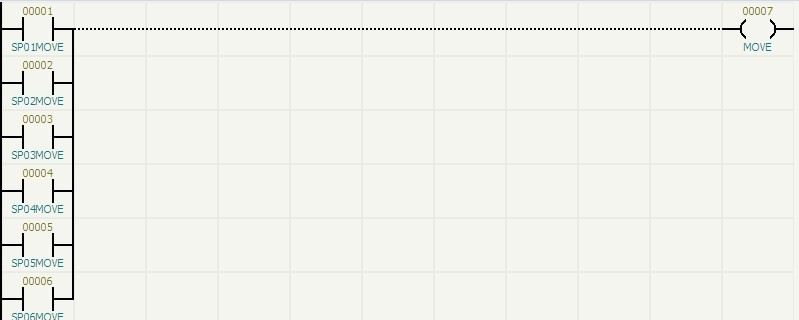

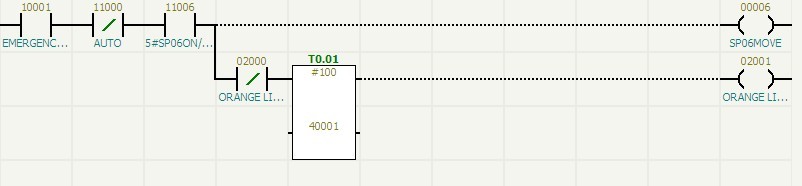

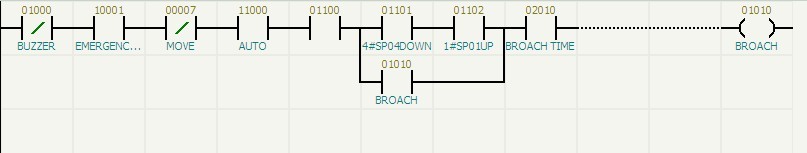

手動部分：

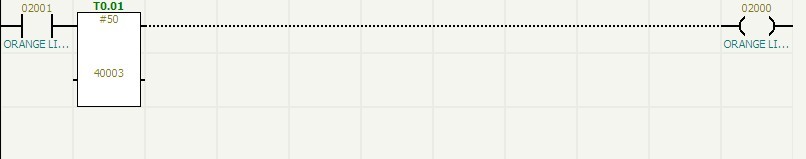

啟動各個氣缸  指示燈的運行

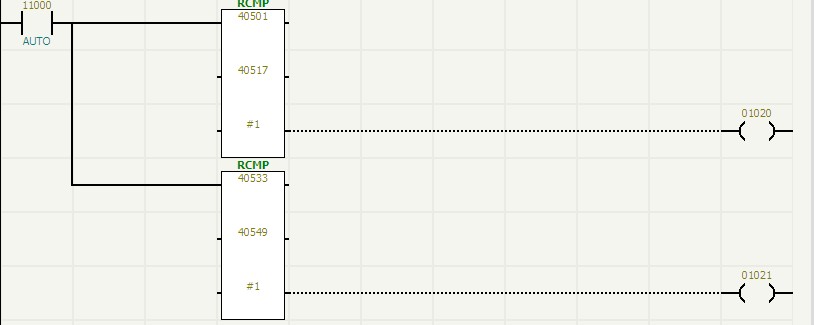

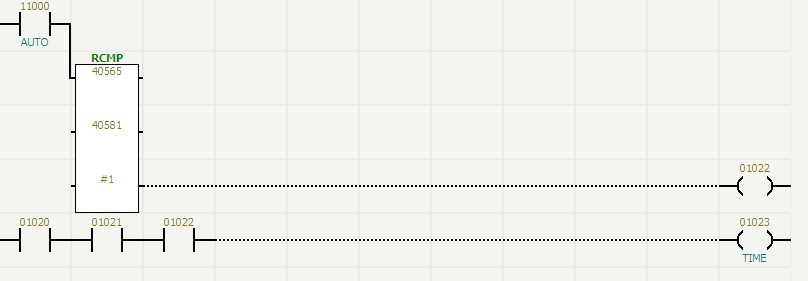

自動運行部分：

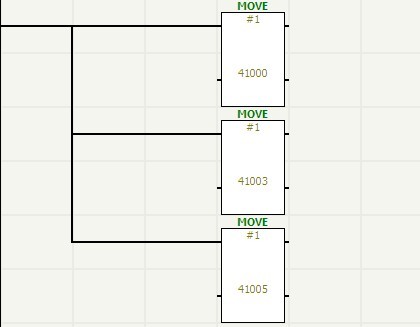

打孔、焊接、裁剪時間設定
鉆孔，剪裁，焊接等時間的設定以及限位
五、總結
毅天PLC,其 PLC的優異性能和穩定性，在頻繁運動控制中良好的性能，提供了更好的性價比，為用戶大大地節約了成本。
|
