Mitsubishi JUM-1482A 六針顯示器替換改造案例

JUM-182A顯示器接口為六根信號針，應用在一些日本印刷設備上，由于JUM-182A顯示器經過長時間工作，已無法正常工作使用，以下為JUM-182A 六針顯示器改造替換過程案例。

Mitsubishi jum-1482A

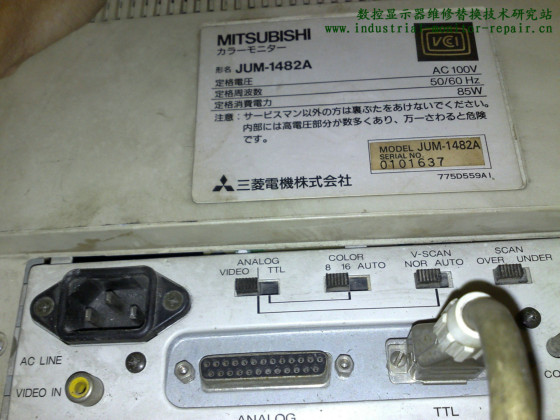

 上圖為Mitsubishi  jum-1482A 顯示器后背圖。

jum-1482A 6 pin

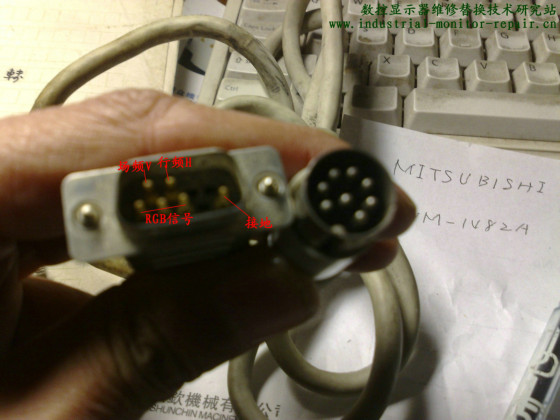

 上圖為印刷機信顯示器信號接口，六針信號接口，分別包含有信號：R、G、B、H、V和地線。

將GBS 8218分別對應RGBHV信號線和接地線連接好，工作于RGBHV2通道模式，分辨率選取480I下可以正常工作。
