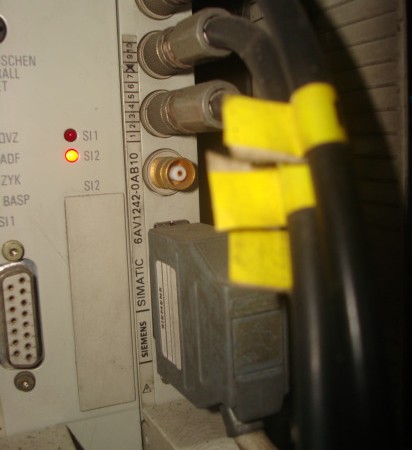

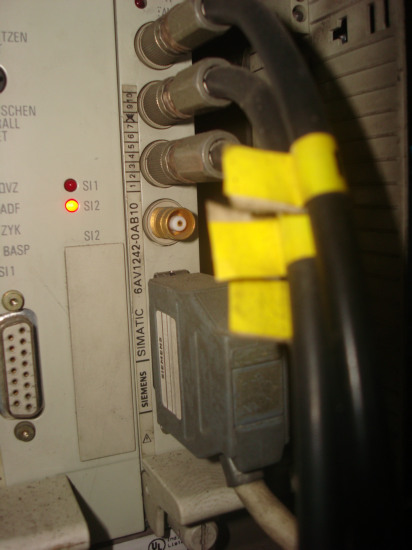

西門子S5 6AV1242-0AB10 視頻輸出為RGB三根電纜，其中G電纜內包含H、V信號，所以也稱為RGB SOG信號，此類型信號無法使用一般顯示器直接替換，在改造替換中將使用到GBS 8218 RGB轉換器。以下為改造方法：
1、將R、G、B三根電纜BNC端一一對應GBS 8218 R、G、B三個BNC口。
2、將VGA液晶顯示器連接至GBS 8218 VGA out口。
3、將所有設備接通電源，包括機床、GBS 8218 、VGA顯示器。
4、通過K1鍵調整GBS 8218至RGB SOG CH1模式下面，選取相應該分辨率，十五秒后斷電GBS 8218并重新通電后完成。
5、到此步已將SIMATIC S5 6AV1242-0AB10 RGB顯示器替換完成，只剩下加固設備位置之類后期工作。

GBS 8218 RGB信號轉換器信號接口和模式支持：
1個BNC口信號接口（單色信號，行場混合同步）；
2個BNC口信號接口（單色信號，行場復合同步）；
3個BNC口信號接口（RGBsog 綠色復合同步）；
4個BNC口信號接口（RGBS 行場復合同步）；
5個BNC口信號接口（RGB HV 行場分離同步）；

GBS-8218 RGB視頻轉換器 經過嚴格測試適用替代數控顯示器、工控顯示器、醫療RGB顯示器替換維修改造，在工控顯示器替換維修和改造方面我們積累了豐富經驗和方案，期待進一步跟您的交流，喚發舊數控設備的效能,同時也為您節約支出和節省寶貴時間。
