九針顯示器維修

九針顯示器也稱為9 Pin D-sub Monitor,在一些舊設備上經常使用，所用的連接線為九針，部分九針顯示器經過長時間工作，已老化無法正常使用，可目前新顯示器都沒有九針接口，所以勢必要將九針顯示信號改15針VGA信號，以便舊的設備不致于過早報廢。

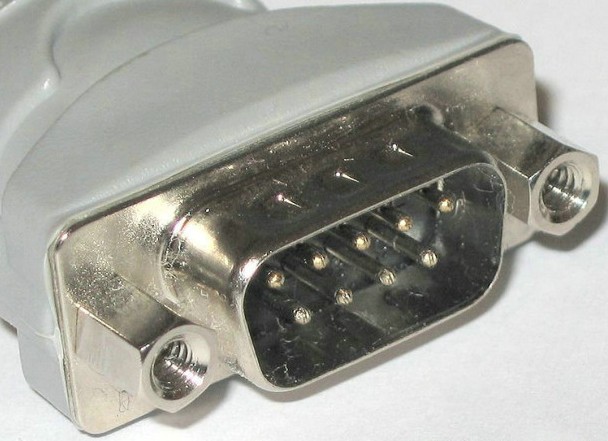

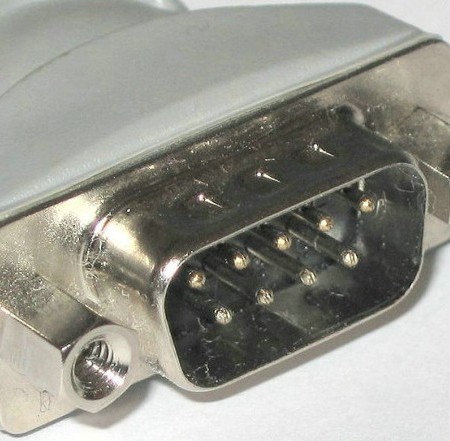

9 Pin D-Sub

  九針視頻卡輸入的幾種模式接口介紹：

 MDA顯示標準：
MDA是IBM公司制定的PC視頻顯示的第一個標準。它只支持字符顯示功能，無圖形功能，無彩色顯示能力，也無灰度等級。因而它在使用中很受限制。
MDA顯示的字符顯示規格為80列X25行，分辨率為720X350。行頻為18。432KHZ，場頻為50HZ。信號接口采用九針D形接口。

CGA顯示標準：
CGA是作為MDA的替代品出現的，它與MDA相比增加了兩大功能，即彩色顯示和圖形顯示。它的最高分辨率為640X200，但此方式只能顯示單一顏色。而在彩色圖形顯方式下工作時分辨率很低，只能達到320X200.它的行頻為15.7KHZ,埸頻為60HZ,它規定了兩種接口形式，一種是九針D形接口，管腳與MDA的接口排列相同。另一種是輸出NTSC復合視頻信號，因此可以用NTSC電視作計算機顯示器。

EGA顯示標準：
EGA是當時的一種增補型圖形適配器。在軟件上兼容CGA.它的最高分辨率為640X350,行頻為21.8KHZ,埸頻為60HZ.可以設置成單顯方式。它的信號接口也是采用D形九針，其排列與MDA相同。

MDA、CGA、EGA 九針接口引腳定義：
1、GND （地）
2、GND （地）
3、NC （空）
4、NC （空）
5、NC （空）
6、INTENSITY（亮度）TTL電平
7、VIDEO（視頻）TTL電平
8、H-SYNC（行同步）TTL電平
9、V-SYNC（場同步）TTL電平

VGA 九針接口引腳定義：
1、RED (紅色）
2、GREEN （綠色）
3、BLUE（藍色）
4、HSYNC（行同步）
5、VSYNC（場同步）
6、RGND（紅地）
7、GGND（綠地）
8、BGND（藍地）
9、SGND（同步接地）
附注：九針引腳定義如果為非標準方式或需要再核實自己的判斷是否準確，可以參照：顯示器信號線檢測識別。

GBS 8218視頻信號轉換器可以將各種類型九針信號源設備的非標準信號源換成VGA標準信號，直接外接普通液晶顯示器，CRT顯示器，輕松替代您原有的舊顯示系統，畫質清晰，性能穩定，廣泛應用于各種數控工業生產設備。

GBS 8218支持輸入信號源(九針各種類型MDA、CGA、EGA、VGA場頻和行頻接口)：
RGB SOG（綠色同步）
RGB S  （復合同步）
RGB HV （分離同步）
黑白視頻信號
單色顯示信號 （復合同步）
各類型尺寸液晶+GBS 8218工業視頻轉換板=全新九針顯示器的(工業應用兼容性好,性價比高,隨時現貨)

GBS 8218視頻轉換器經嚴格測試適用于九針顯示器,并大量應用于九針數控機床顯示器、 九針注塑機顯示器、九針印刷機顯示器、九針馬扎克顯示器、醫療九針顯示器、銑床九針顯示器、九針工業顯示器維修替換，在特殊顯示器升級與改造方面我們積累了豐富經驗,期待進一步跟您的交流.
