RS232、RS485基本知識
RS232基本知識
RS232通訊又叫串口通訊方式，是指計算機通過RS232國際標準協議用串口連接線和單臺設備（控制器）進行通訊的方式。
通訊距離：9600波特率下建議在13米以內。
通訊速率（波特率 Baud Rate）：缺省常用的是 9600 bps，常見的還有 1200 2400 4800 19200 38400等，波特率越大，傳輸速度越快，但穩定的傳輸距離越短，抗干擾能力越差。
一般臺式機會自帶1-2個串口插座（公頭 （9針插頭上帶針的俗稱公頭，帶針孔的俗稱母頭）），一般只用 2 3 5 號三根線。
2 RxD Receive Data ，Input
3 TxD Transmit Data ，Output
5 GND Ground
現在的筆記本如果不帶串口插座，可以購買 USB串口轉換器。
RS485基本知識：
RS485和RS232的基本的通訊機理是一致的，他的優點在于彌補了RS232 通訊距離短，不能進行多臺設備同時進行聯網管理的缺點。

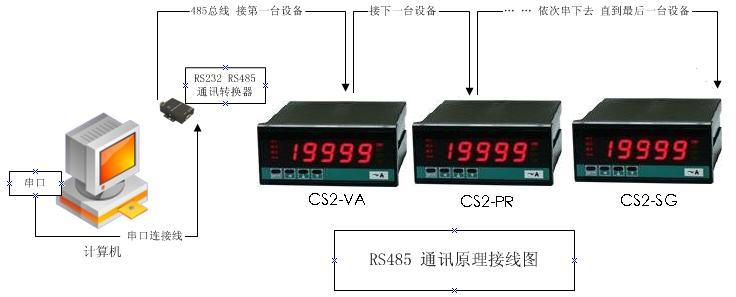

計算機通過 RS232 RS485轉換器，依次連接 多臺 RS485設備（通訊儀表），采用輪詢的方式，對總線上的設備輪流進行通訊。
通訊距離：最遠的設備（控制器）到計算機的連線理論上的距離是1200米，建議客戶控制在800米以內，如果距離超長，可以選購 485中繼器，選購中繼器理論上可以延長到 3000米。
負載數量：即一條485總線可以帶多少臺設備（控制器），這個取決于 控制器的通訊芯片和485轉換器的通訊芯片的選型，一般有 32臺，64臺，128臺，256臺幾種選擇，這個是理論的數字，實際應用時，根據現場環境，通訊距離等因素，負載數量達不到指標數。
485通訊總線（必須用雙絞線，或者網線的其中一組），如果用普通的電線（沒有雙絞）干擾將非常大，通訊不暢，甚至通訊不上。
每臺控制器設備必須手牽手地串下去，不可以有星型連接或者分叉。如果有星型連接或者分叉，干擾將非常大，通訊不暢，甚至通訊不上。
|
