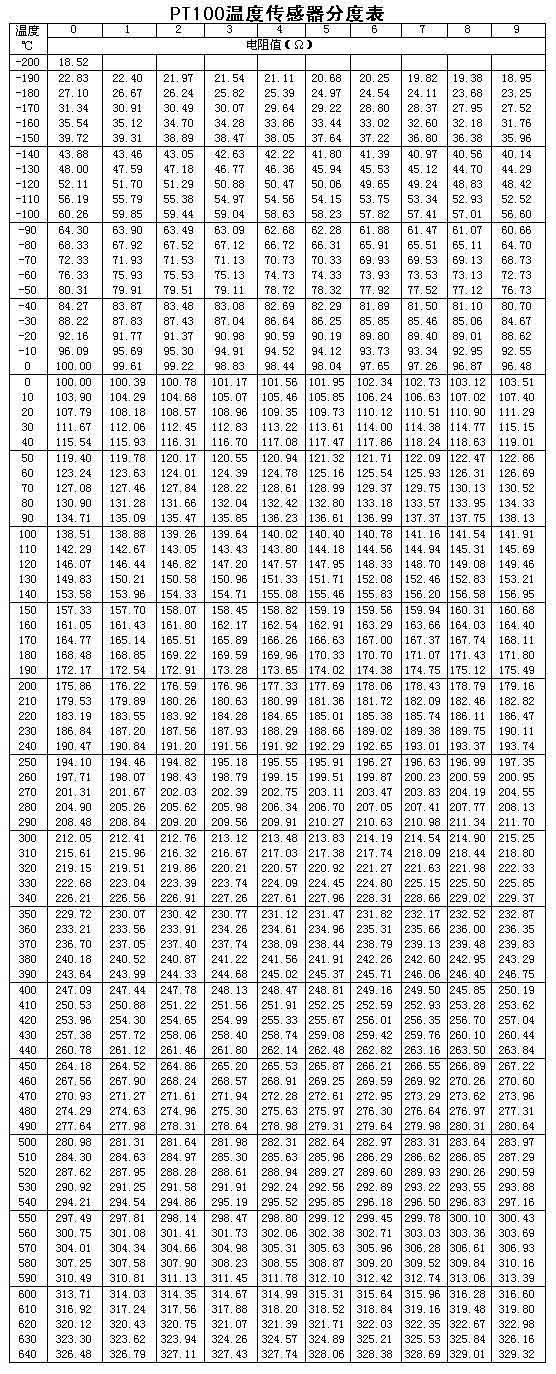

PT100原理及分度表

電阻式溫度傳感器(RTD,Resistance Temperature Detector)－一種物質材料作成的電阻,它會隨溫度的上升而改變電阻值,如果它隨溫度的上升而電阻值也跟著上升就稱為正電阻係數,如果它隨溫度的上升而電阻值反而下降就稱為負電阻系數。大部分電阻式溫度傳感器是以金屬作成的,其中以鉑(Pt)作成的電阻式溫度檢測器,最為穩定－耐酸堿、不會變質、相當線性...,最受工業界采用。

PT100是一種以鉑(Pt)作成的電阻式溫度傳感器，屬于正電阻系數,其電阻和溫度變化的關系式如下：R=Ro(1+αT)　

其中α=0.00392,Ro為100Ω(在0℃的電阻值),T為攝氏溫度，因此白金作成的電阻式溫度傳感器，又稱為PT100。
