一、系統需求
檢測的對象是一種飲料瓶，要求檢測的項目：
1、 瓶身上的標簽
2、 瓶口的尺寸、瑕疵，污點
3、 瓶頸上的螺紋
檢測速度：三個相機同時檢測一個產品的時間要求在200mm以內
由于檢測的是不同部位的多個項目，一個相機無法同時實現，這就需要采用多相機同時檢測。
二、 檢測功能的具體實現
DALSA IPD 智能視覺檢測系統中的VA40和VA41都支持多相機同時檢測。VA40可支持4個相機，VA41則支持多達6個相機。這里我們選用成本較低的VA40。一號相機采用90度旋轉的辦法檢測標簽上的OCR；二號相機用來檢測瓶口尺寸及其缺陷；三號相機檢測瓶頸部螺紋的外觀尺寸。
檢測系統的具體配置和參數：
|
型號 |
規格 |
數量 |
|
VA40-03-C53-1 |
VA-40 Vision Appliance |
1 |
|
TM-2 640x480 cameras |
5 meter cables |
3 |
|
A-LEN-FUJ-9 |
9MM lens |
2 |
|
A-LEN-FUJ-35 |
35MM lens |
1 |
|
A-MP-DAL401-0 40 |
DOAL red LED light |
1 |
|
A-MP-BL410-0 50 x 50 |
red LED back light |
1 |
|
A-MP-FL301-0 36x 36 |
red LED area light |
1 |
一號相機檢測截圖：
此時采用9MM鏡頭和A-MP-FL301紅色面光源將整個標簽照亮。可以通過OCR讀取工具同時檢測多串OCR。

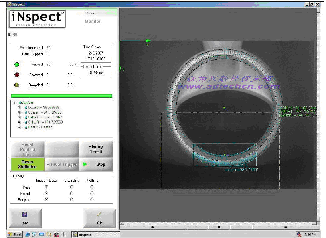

二號相機檢測截圖：
此時采用的是9MM鏡頭和紅色DOAL光。通過定位工具和測量工具能正確測量出瓶口的內徑和外徑。對于變形和瑕疵也能準確判斷。

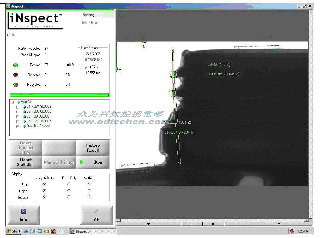

3號相機檢測截圖：
此時采用的是35mm鏡頭，光源采用背光照射。可同時測量瓶口上邊緣到瓶頸下邊緣的距離以及螺紋的個數和牙距。
上述項目采用DALSA IPD視覺檢測系統VA40完成3個相機對一個產品的檢測耗時在150ms以內，極大的提高生產效率。
由此可以看出本套系統功能和特點：
1、檢測速度快。3個相機同時進行檢測，有效的縮短了單個產品檢測時間。
2、使用范圍廣。支持多項目、多相機同時在線檢測，尤其適合大批量生產流水線。
3、性價比高。只需一臺VA40便可以連接多個相機，完成多個項目的檢測。硬件智能化, 簡單易用,是針對最終用戶的視覺檢測系統或方案。 |
