剃須刀片的檢測

需要檢測的工件是一個標準的剃須刀片. 樣品的尺寸為 59 x 19mm. 檢測的目的是檢測刀片有沒有裝歪（安裝好的刀片應該是19mm），只需要單點檢測刀鋒部分的高度

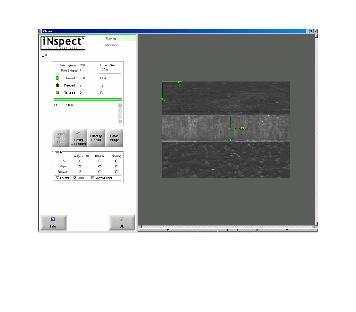

在本案中使用 iNspect的檢測系統。僅僅使用距離檢測工具。所以推薦使用iGauge工具，本案測量比較簡單，唯一的技巧是調整光源的角度使檢測的邊緣對比更加鮮明，

垂直方向的視野范圍是 7.5mm. 用一個標準分辨率的相機，得到的像素尺寸是0.0156，1/10的分辨率為0.0016mm，假定公差為+/- 0.04mm,，測量系統的公差為0.004mm，在這個視野范圍的精度可以很好的滿足要求

•

•

•

•

相機:

JAI CV-A11

鏡頭:

標準 Tamron 25mm 鏡頭（配10mm連接環）

光源:

Fostec 白色平板光源

工作距離:

鏡頭到工件距離≈ 50mm

視野范圍 ≈ 10mm x 7.5mm

像素尺寸 ≈ 0.015625 mm

•

解析度 1/10 像素精度≈ 0.0016 mm

1/10

480

0.0040

假定精度 (像素分割)

垂直像素?cái)?shù)

換算出的測量精度

視野范圍

精度=

像素尺寸 *

0.1    像素

解析度

公差/解析度

7.5

0.015625

0.0016

2.56
