應用說明

　　檢測工件

　　輪轂檢測– 檢測有無腐蝕坑

　　銷售聯系人:

　　IPD 銷售聯系方式:

　　上海波創電氣有限公司

　　檢測描述

　　輪轂是用吊鉤懸著的。 在做表面處理時，可能會有腐蝕性液體存在導致輪轂表面被腐蝕，視覺系統就用來檢測在相機下的輪轂上是否存在腐蝕性液體

　　解決方案

　　本案選擇一個使用Inspect軟件的VA21系統. 簡單的表面檢測工具就可以檢測出良品與不良品，檢測時間在35ms以內

　　檢測細節

　　硬件型號

　　VA21-03-C01-1

　　A-LEN-FUJ-9

　　描述

　　VA-21系統（帶一個TM-2 640x480相機，

　　5m電纜線

　　9MM 鏡頭

　　視覺專用高頻光源

　　數量

　　1

　　1

　　1

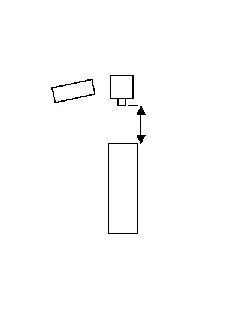

　　安裝示意

　　相機

　　光源

　　15.5”

　　輪轂

　　安裝尺寸

　　相機鏡頭的末端到檢測輪轂的表面距離是 15.5英寸。

　　高頻光源的頻率為25kHz，與檢測面呈一定角度，避免相機圖像飽和。.

　　視覺檢測軟件

　　表面檢測工具 –搜尋不規則不良點

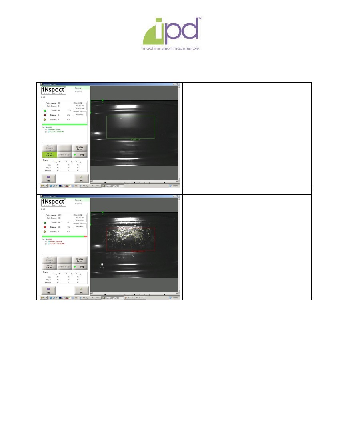

　　檢測截屏:

　　16英寸良品輪轂.

　　注: 表面檢測工具沒有檢測出任何不良。VA21

　　輸出PASS信號

　　16英寸不良品輪轂

　　注: 表面檢測工具檢測出186處表面不良，VA21

　　輸出FAIL脈沖信號

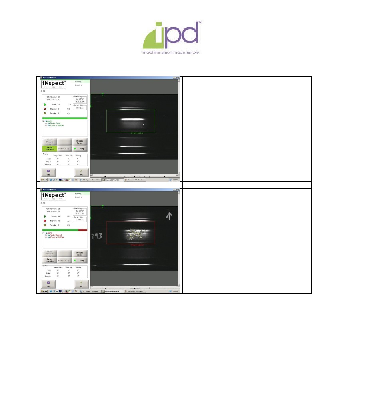

　　檢測截屏

　　18英寸良品輪轂

　　注: 表面檢測工具沒有檢測出任何不良。VA21

　　輸出PASS信號

　　18英寸不良品輪轂

　　注: 表面檢測工具檢測出90處表面不良，VA21

　　輸出FAIL脈沖信號
