產品特點：
1. 高分辨率的紅外圖像
H2640采用640X480像素的非制冷焦平面探測器，可獲得高分辨率的紅外圖像
 |
 |
| 320X240 |
640X480 |

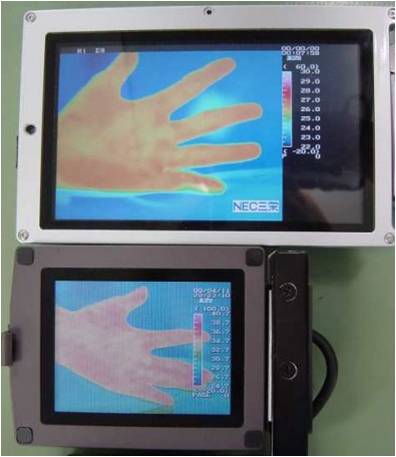

2. 5.6''LCD顯示器具有更好的可見度
 |
5.6英寸顯示屏
3.5英寸顯示屏 |
3. 可通過IEEE1394或USB接口將紅外熱線儀連接電腦
4.1.3M像素CMOS攝相機，激光指示器及目標照明燈，可便于對測量區域及測量點的確認。可見光圖像與紅外熱圖像的融合，可便于確定溫度的位置
可見光圖像
紅外熱圖像
融合圖像

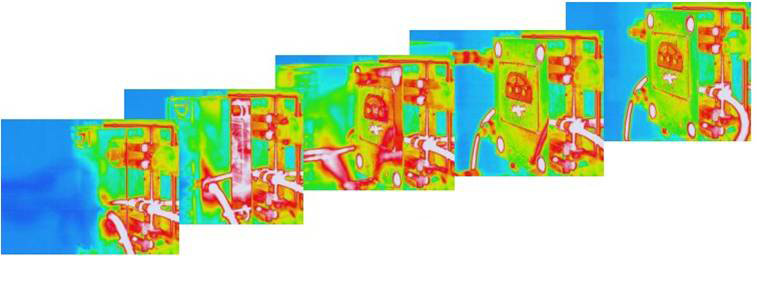

5.實時紅外影像記錄功能
模具實時溫度變化
6.獨特的多聚焦模式
7.10秒鐘斷電操作功能
10秒鐘內
CPU實時溫度變化
8.

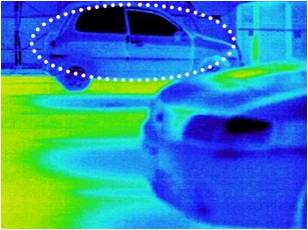

強大的多點對焦模式可以使不同焦距的物體清晰顯示
聚焦遠端物體
聚焦近端物體
多聚焦圖像（遠端近端均聚焦）
9.自動追蹤功能
自動增益控制（AGC）,追蹤熱圖像全體的溫度信號，并隨時將顯示溫度、溫度中心值調整為最恰當?shù)臄?shù)值。 溫度中心值追蹤，追蹤十字光標所指的溫度點信號，并隨時將該溫度點的溫度值設為色條的中心位置
1.優化設計
由于電子器件的密度和功率密度的增加，在設計階段和開始生產就應解決熱管理問題，減少故障排除和維修的相關費用。此外，通過制定電路板和電子元件的熱效應歷史數據庫，設計人員可以更早地把電路板和元器件的熱性能考慮到在設計過程中。NEC紅外熱像儀可有效加入電路設計階段，提供設計人員所需的數據，最終實現設計的優化。

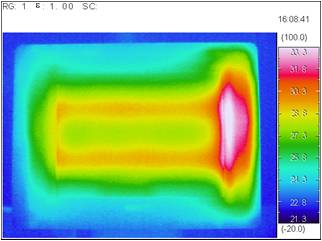

LCD表面溫度分布
筆記本電腦表面溫度分布
集成電路板表面溫度分布
2.LCD產品研發
a）LED模塊驅動電路
利用熱像儀，可迅速而便捷地發現如整流電器電路等電路上溫度異常之處，便于完善電路設計。
b）LED光源半導體芯片發熱
光源半導體芯片發熱的紅外熱圖，可分析出其芯片在工作時的溫度，以及溫度的分布情況，在此基礎，達到提高LED產品壽命的目的。
c）光衰試驗
LED產品的光衰就是光在傳輸中的信號減弱，這和溫度有著直接的關系。目前，市場上的白光LED光衰試驗是向民用照明進軍的首要問題之一。
3.變壓器
變壓器是電源工作的主要部件，電源的主要發熱源也是變壓器，其發熱溫度有限制的，目前國內的3C認證將變壓 器溫度限制在120℃內，歐洲UL認證將變壓器溫度限制在115℃內。
4.電路熱分布
同一塊電路板的器件應盡可能的按其發熱量大小及散熱程度分區排列，采用合理的器件排列方式，可以有效 的降低印制電路的溫升，從而使器件及設備的故障率明顯下降。熱像儀可以通過提供的紅外熱圖，幫助工程師分析出塊線路板的溫度分布，完善工程師的設計和應用。
