詳細信息

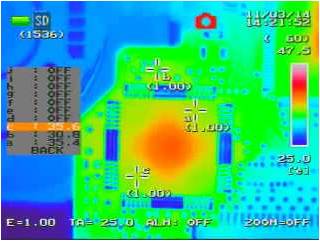

1.高溫度分辨率和高精度，實現精密測量以及豐富多彩的溫度測量功能
◎溫度分辨率<0.05℃，測溫精度±1℃或讀數的1%。
◎可顯示中心點溫度, 最高/最低點溫度, 自由設定10點溫度
◎可自由設定5個區域，并顯示最高溫度/最低溫度/平均溫度

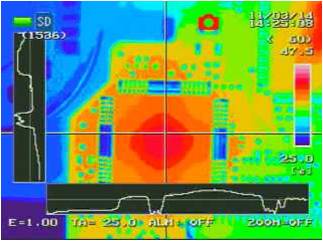

◎可以圖示A點橫軸/縱軸(X軸/Y軸)的溫度走勢等

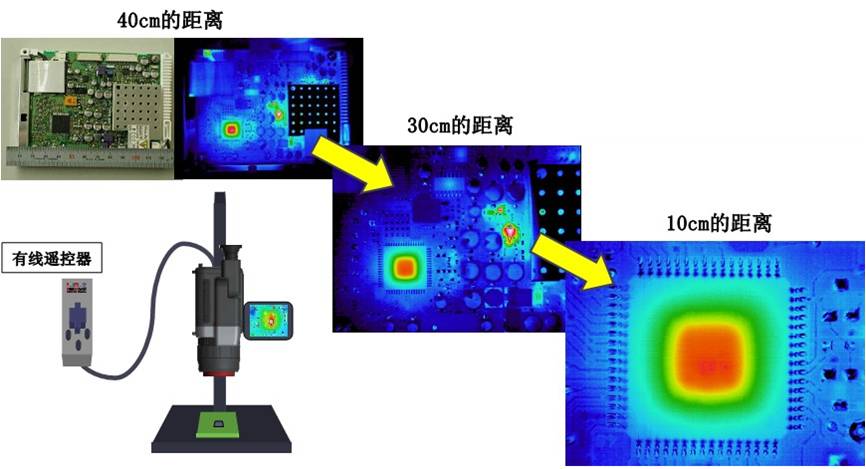

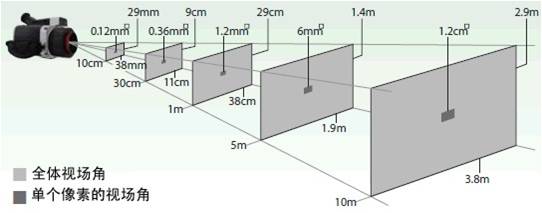

2.最小分辨尺寸：120μm
R300最小焦距10cm，可實現120μm的空間分辨率。不用加裝選配鏡頭可測量細小物
體。標配有線遙控器，可方便使用架臺或三腳架進行拍攝。
3.使用選配高溫濾片，測溫范圍可擴展至2000℃
R300的高空間分辨率可滿足設備在安全距離外，對鋼水或高溫鋼板進行測量。

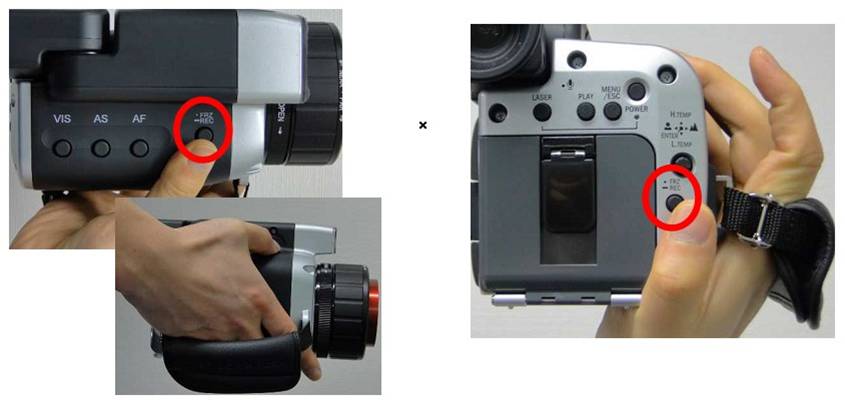

4.配置2個記錄/拍攝（REC/FRZ）鍵
R300在機身頂部和后部各配置一個記錄/拍攝（REC/FRZ）鍵，可以自然姿勢進行不同
角度的測量和拍攝。

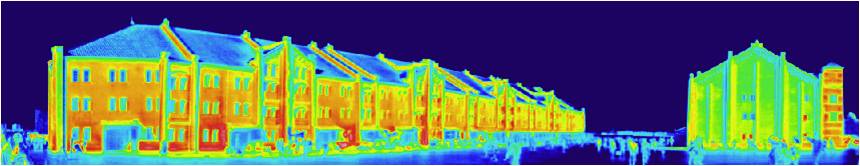

5.全球首創的熱圖像全景拍攝
無需通過電腦后期合成全景圖像。只需由左至右或由下至上轉動熱像儀，即可拍攝全景圖像。一次性拍攝建筑物、橋梁、巨大設備等物體的整體圖像。不會因為后期軟件合成而犧牲空間分辨率或造成細節溫度信息的丟失。

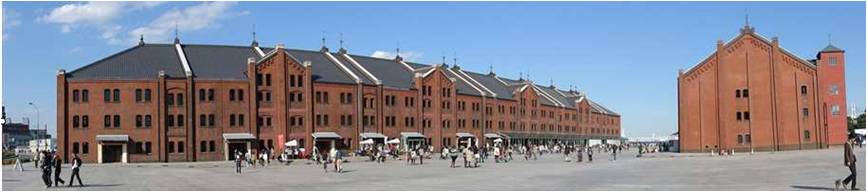

*R300不提供可視圖像的全景拍攝，以上可視全景圖像另外采用數碼相機拍攝，供對比參考。
6. 采用標配軟件（NS9500專業版和NS9500標準版）。通過USB2.0即可進行在線紅外圖像傳送/分析
NS9500專業版，通過USB2.0可操控R300的對焦、測溫量程、內部黑體、數字縮放、平均化處理等功能。實現在線溫度時間變化圖，數據Excel表輸出。
NS9500標準版可實現深度分析紅外圖像，生成word、Excel報告。
技術參數
|
|
R300 |
|
基
本
規
格 |
測溫范圍 |
–40℃ 至 500℃ (選配高溫濾片: 可擴展至2000℃) |
|
溫度分辨率 |
＜0.05℃, 30℃時 |
|
精度 |
±1℃ 或 ±1％ |
|
像素 |
320（H）× 240（V） |
|
響應波長 |
8-14μm |
|
幀頻 |
|
|
視場角 |
22°（H）× 17°（V） |
|
空間分辨率 |
1.21mrad |
|
對焦距離 |
10cm 至 無窮遠（標準鏡頭） |
|
模擬/數字轉換 |
14位 |
|
操
作
設
置 |
自動對焦 |
提供 |
|
色帶設定 |
自動 / 手動 |
|
多國語言菜單 |
16 種語言（日語，英語，簡體漢語，繁體漢語，韓語，法語，
德語，俄語，意大利語，葡萄牙語等） |
|
修正功能 |
輻射率修正，距離修正，環境修正，背景修正 |
|
畫質改善 |
平均化處理，過濾處理，邊緣強調 |
|
顯
示
功
能 |
紅外/可視圖像顯示 |
并列顯示，合成顯示，畫中畫(透明度0-100%可調) |
|
調色板 |
彩虹色,鐵紅色,明亮色,彩色,虹彩色,黑白(高溫黑色或高溫白色) |
|
色階 |
256，16，8 色階 |
|
數碼變焦 |
1-4倍 連續變焦 |
|
測
量
分
析
模
式 |
多點溫度顯示/多點輻射率修正 |
10點 |
|
輻射率逆算功能 |
提供 |
|
2點間溫度差計算功能 |
提供 |
|
區域內溫度分析 |
顯示設定區域內 最高/最低/平均溫度（5個區域） |
|
某點延伸線的溫度走勢 |
水平/垂直方向 |
|
溫度追蹤功能 |
追蹤最高/最低溫度，自動顯示位置 |
|
報警功能 |
聲音報警，文字提示，顏色報警，報警信號輸出 |
|
電
源 |
充電電池 |
鋰電池（2,500mAh），標準持續工作時間 2 小時 |
|
交流電源（交流適配器） |
交流100V-220V，50/60Hz |
|
接
口 |
USB |
USB2.0（在線傳送圖像/動畫至電腦；存儲驅動功能） |
|
視頻輸出 |
NTSC / PAL |
|
其他接口 |
外部觸發信號接口，報警信號輸出接口，有線遙控器接口 |
|
工
作
環
境 |
工作溫度/濕度 |
－15℃-50℃, ＜90%RH (無凝露) |
|
振動/沖擊 |
29.4m/sec2（3G）, 294m/sec2（30G） |
|
電磁波 |
符合CE規格（Class-A） |
|
防護等級 |
IP54 |
|
其
它
規
格 |
激光指示器 |
紅色（Class-2） |
|
可視相機 |
310萬像素CMOS |
|
LED照明燈 |
提供 |
|
語言注釋/文字注釋 |
每幅30秒，每幅256字 |
|
顯示器 |
3.5英寸彩色液晶屏(320x240)：角度可旋轉/亮度可調；取景器 |
|
電腦軟件 |
標配InfReC Analyzer NS9500PRO軟件(在線分析軟件) |
|
外形尺寸 |
約 121mm(H) x 105mm(W) x 193mm(D) (不含凸起部分) |
|
重量 |
約 1.3 kg (含電池) |
|
標準配件 |
手提箱，交流適配器，充電電池，電池充電器，USB線，
SD卡，有線遙控器，操作手冊，手持帶，背帶，鏡頭蓋，軟件。 |
|
選配鏡頭 |
2倍長焦鏡頭(TVL-2044B) 視場角: 11°(H) x 8.3°(V)
2倍廣角鏡頭(TVL-2011B) 視場角: 44°(H) x 33°(V)
71.7μm放大鏡頭(TVC-2100UB) 視場角:23mm (H) x 17.5mm (V) |
應用實例

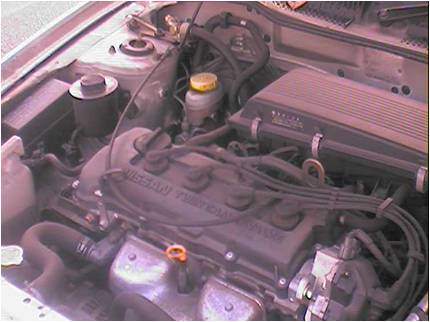

1.發動機故障診斷
發動機的某些微小的裂紋，細微的結構設計差別等，很難通過其它方法來進行準確診斷的。而采用NEC紅外熱成像儀則可以將細微的結構缺陷反映為細微的溫度差別，從而能夠達到其它方式所不能達到的診斷效果。我們可以對發動機內部的溫度分布一目了然。各個部件位置的溫度可以準確反映出實際工作中的發動機性能的體現。

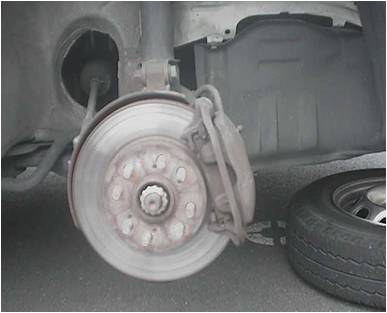

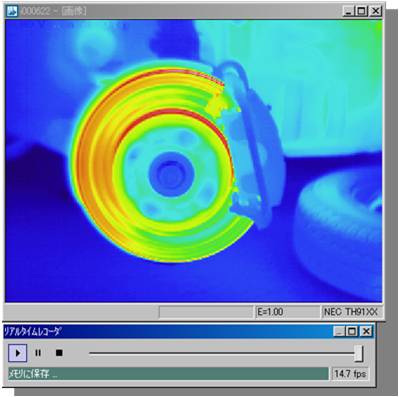

2.汽車制動系統故障診斷
車輛的制動設計取決于重量分布、車輛尺寸、車輛高度等因素。前制動系統要擔負較大比例的制動作用。采用NEC紅外熱像儀對車輛前后輪的溫度進行比較，前輪的溫度應該高于后輪的溫度。如果兩個前輪(或后輪)的溫度也有差別，則可以判斷為制動系統中存在問題，需要排

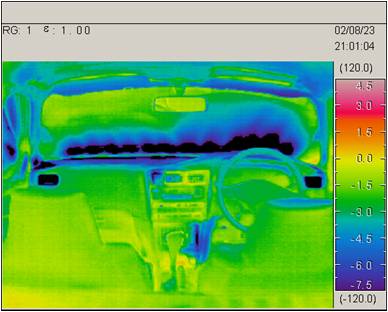

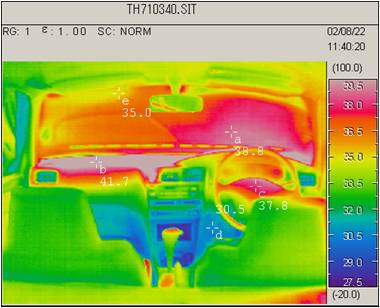

3. 車身氣密性檢測
汽車的空調系統的好壞對汽車的使用至關重要，而車身的整體氣密性將直接影響到空調系統的工作效率。在進行汽車測試時，打開車內的空調系統運行一段時間，再使用NEC紅外熱像儀將整個車的熱圖拍攝下來。如果發生氣密性泄漏，則可以準確的分析和評估。
4.電源冷卻
冷卻技術是滿足行業各項技術性能要求的基本手段。目前各個電源模塊常用的冷卻方式有自然冷卻、純風扇冷卻、自然冷卻和風扇冷卻相結合三種。
利用紅外熱像儀，可以非常直接的測量出三種情況下的發熱和散熱情況，工程師改善設計，在實際應用使用 合理的冷卻手段，提高電源的可靠穩定性，減少設備的故障率。
5．電力機車檢測
電力機車內部有大量的電力設備，運行過程中會產生很大的熱量，同時由于連接件松動、設備問題等原因將造成機車故障，嚴重時會導致事故的發生，NEC紅外熱像儀可以在機車停車間隙進行巡檢，及時發現機車內部的設備隱患，避免事故的發生。
6.輪軸檢測
隨著車速的提高，輪軸溫升的問題愈發重要。這就需要加強對輪軸溫升加以監控。當輪軸的溫度高于環境溫度40℃以上的，就必須立即更換，否則會損害軸承強度及剎車片性能，導致事故，所以當列車進站后就需要進行輪軸的檢測，每次發現的溫度過高情況都需要進行記錄并做標記。火車的輪軸安裝不當和超負荷運轉時，與軸瓦摩擦會產生大量的熱量，嚴重時會使整個車軸發熱變紅，最后發生車軸斷裂，造成翻車事故，NEC紅外熱像儀可以通過非接觸測量來及時發現過熱的輪軸，避免因輪軸溫度過高發生行車事故。
7.燃油嘴檢測
燃油噴嘴使發動機的重要部件，燃油噴嘴的效率決定了該款發動機的燃油
性能 ，但傳統的照片分析不能定量地檢測燃油噴嘴的效能。因燃油的高溫及
火焰的不確定性，要定量地檢測燃油噴嘴的燃燒效率是不可能的，只能使用
遮光鏡拍攝火焰的照片，而后 分析火焰的面積大小，但這種方式非常不科
學，因為燃燒效率高時火焰的溫度上升而火焰的面積有可能保持不變。
紅外熱像儀提供了一個在相同條件下定量檢測火焰溫度進行對比的方法用
于燃油噴嘴效率評估，使檢測更加科學、準確。
發動機（氣油或柴油）研發和生產單位、航空發動機研發和生產單位、高
校的汽 車系或能源系、汽車或航空航天研究院所。
|
|
應用范圍 |
|
電力行業 |
輸電設備 |
接頭、絕緣子、夾板、跳線、高壓線、壓接套管、瓷瓶引線等 |
|
變電系統 |
互感器、隔離開關、空氣斷線器、油斷路器、少油量斷路器、避雷器、電容器、電抗器、變壓器、總線、套管、整流器、絕緣子、線夾、阻波器等 |
|
配電系統 |
配電盤、開關箱、變壓器、斷電器、接觸器、保險絲、電纜等 |
|
發電廠 |
發電機碳刷繞組裝備、發電機、變壓器、油枕、發電機饋電線、電壓調節器、發電機馬達控制中心電盤、UPS等 |
|
汽車行業 |
故障診斷 |
發動機故障排查，前后車輪溫度比較，車身氣密性檢測，車窗加熱絲的快速排查，排氣管溫度分布，中間軸磨損等 |
|
汽車設計 |
引擎設計，車內空調設計，散熱器，冷卻器，凈化器，可加熱的汽車扶手溫度變化，前風擋消霧效果，保險絲測試等 |
|
汽車制造 |
車燈燈罩、發動機殼體，電氣線束，剎車片，輪胎，變速箱，離合器，汽車電源系統，座椅等 |
|
電子電路 |
元器件的選擇，電路的走向設計，PCB板面溫度測試，元器件承載的電流，電壓測試，短路板快速檢修，散熱片、散熱孔、風扇等溫度場的分布等 |
|
冶金行業 |
熱風爐耐火內襯的缺陷檢測，鋼水包.鐵水包腐蝕程度、升溫速度、烤包時間，轉爐表面溫度，回轉窯內襯缺陷，高爐內襯水冷壁，高爐爐瘤，測定鋼芯溫度，驗證鋼錠液率等 |
|
鐵路行業 |
內燃/電力機車的主發動機、 牽引電動機、熱交換器、中冷器通風機、空氣濾清器、 蓄電池，電力機車整流裝置、輔助電機組、供電系統及部件、機車車輛制動系統、閘瓦、齒輪箱、制動缸、軸承、車體、軸箱、緩沖器，保溫車、冷藏集裝箱，空調機組、制冷設備，鐵路通信信號設備，機車受電弓，鐵路行車安全監控，車軸故障判斷，鐵路電網巡檢，除雪設備，輪轂狀態等 |
|
石化行業 |
保溫隔熱材料的破損診斷，加熱爐管的溫度分布，反應爐閥門腐蝕，板式熱交換器、端蓋襯里的輕微滲漏，液位測定，氣體泄漏探測，石化設備巡檢，管道積炭堵塞，管道內壁受磨損或腐蝕，法蘭連接的密封，鍋爐排煙熱損失評估，固體、氣體不完全燃燒評估，蒸汽管道節能監測等 |
|
機械制造 |
軸承軸心跳動和潤滑效果，蒸汽系統保溫效果，生產過程中，變電站、配電柜、電動機等電氣設備是否非正常，管道堵塞，汽閥失效，管路泄漏，機械加工，大型機電設備溫度分布監測，馬達、馬達碳刷、軸承、聯軸器、泵浦、汽機葉片、齒輪箱、驅動齒輪、驅動皮帶、聯軸器、射出成型機、柴油機、空壓機等 |
|
建筑行業 |
樓宇結構，管道系統，供暖通風，空調系統，建筑物表面的溫度分布狀況的檢測，外墻開裂、房頂裂縫、內部支撐損壞，房屋跨塌傷害事故，隔熱層缺失或損壞，積水區域的查找，鋼筋灌漿室的機構驗證，支撐梁、管道、電纜、煙道的結構驗證，不同環境下內外墻表面、門、窗戶性能測試，舊建筑翻修，地暖供熱等 |
|
航空航天 |
飛機結構應力分析，航空航天器零部件生產加工等 |
|
消防安防 |
快速確定火源，尋找消防通道，黑暗環境中的消防指揮，建筑結構燒損程度，搜救黑暗和煙霧中的被困人員，不同環境中的目標監控，偽裝及隱蔽目標的識別等 |
|
采礦行業 |
礦料分選，傳送帶和皮帶輪的老化，傳動軸故障，采礦設備維護等 |
|
醫療衛生 |
乳腺癌檢測，人體血液循環，皮膚病及炎癥的顯性、非顯性病灶等 |
|
農 業 |
土壤溫度和水分測定，農產品加工、檢測，農業自動化設備檢測維護等 |
