本熱電阻信號隔離器產品需要獨立的直流電源供電（可定制220VAC交流供電型產品），可將工業現場各種熱電阻信號隔離轉換為標準工業信號或用戶指定的特殊信號輸出到控制室或DCS。由于采用領先的磁電隔離技術實現供電電源、輸入、輸出三端互相隔離，本熱電阻信號隔離器具有傳輸精度高、線性度好、溫漂系數小、隔離強度高和可靠性高等特點，可廣泛應用于DCS、PLC等工業自動化系統中。

熱電阻信號隔離器外觀圖片

TA204x熱電阻信號隔離器產品特點

輸入、輸出、供電電源之間相互隔離
高精度等級（0.2%F.S.)
高線性度（0.2%F.S.)
高隔離電壓（2500VDC/1min）
極低溫漂（50ppm/℃)
工業級（工作溫度范圍:-25℃-70℃）
DIN35mm導軌式安裝，插拔式接線端子
高可靠性

電氣特性
輸入電源參數
電源輸入........24VDC±10%
功耗 ...........≤1.5W
電源保護........反接保護

輸入信號參數
輸入信號........見產品型號表
允許線阻........≤550Ω

輸出信號參數
輸出信號........見產品型號表
負載能力........≤550Ω（電流輸出時）
                  ≥10KΩ（0-5V、0-10V電壓輸出時）
                  ≥300KΩ(1-5V電壓輸出時)
斷線報警:........輸入端斷線時,輸出3mA或者26mA

傳輸特性
零點偏置.......0.2%F.S.
傳輸精度.......0.2%F.S.
線性度.........0.2%F.S.
溫漂系數.......0.0050%F.S./℃

熱電阻信號隔離器的隔離特性
電氣隔離...3端隔離（輸入端、輸出端、電源相互隔離）
隔離強度...2.5KVDC（測試時間1分鐘，漏電流
            ≤1mA，濕度≤70%）

其它特性

環境溫度........工作溫度：-25-70℃
                  運輸和存儲溫度-40-85℃
安裝方式........DIN35mm導軌式安裝
防護等級........IP20
電磁兼容性......符合GB/T18268（IEC61326-1）
外形尺寸........99×51.5×22.5mm
重量............90g
使用環境........周圍環境中不得有灰塵、強烈震動、
                  沖擊以及腐蝕性氣體存在

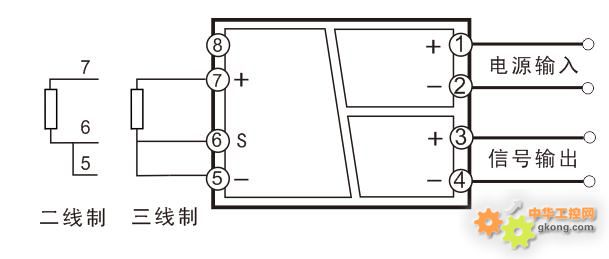

TA204X系列熱電阻信號隔離器典型應用接線圖
