本無源隔離配電器無需外部供電，可與工業現場的各種二線制變送器連接,并將二線制變送器輸出的4-20mA直流電流信號經過干擾抑制后，隔離輸出。本產品采用領先的磁電隔離技術，信號輸入、信號輸出互相隔離，具有傳輸精度高、線性度好、溫漂系數小、高隔離強度和高可靠性等特點，可用于連接具有回路供電功能的PLC和二線制變送器,同時有利于減少接線數量，使用方便。

TA2002無源隔離配電器外觀圖片

愛樂普無源隔離配電器產品特點

輸入、輸出之間相互隔離
高精度等級（0.1%F.S.)
高線性度（0.1%F.S.)
高隔離電壓（2500VDC/1min）
極低溫漂（50ppm/℃)
工業級（工作溫度范圍:-25℃-70℃）
DIN35mm導軌式安裝，插拔式接線端子
高可靠性

無緣隔離配電器電氣特性

輸入電源參數
電源輸入........無

輸入信號參數
輸入信號........見產品型號表
過載能力........≤30mA
配電電源電壓....Us-5V(20mA輸出時）
                  其中Us為輸出回路供電電壓

輸出信號參數
輸出信號........見產品型號表
負載能力........RL≤(Us-Uo)/0.02,
                  其中Uo為隔離配電器輸出端電壓
過流保護........≤30mA

傳輸特性

零點偏置.......0.1%F.S.
傳輸精度.......0.1%F.S.
線性度.........0.1%F.S.
溫漂系數.......0.0050%F.S./℃

隔離特性

電氣隔離...2端隔離（輸入端、輸出端互相隔離）
隔離強度...2.5KVDC（測試時間1分鐘，漏電流
            ≤1mA，濕度≤70%）

TA2002無源隔離配電器其它特性

環境溫度........工作溫度：-25-70℃
                  運輸和存儲溫度-40-85℃
安裝方式........DIN35mm導軌式安裝
防護等級........IP20
電磁兼容性......符合GB/T18268（IEC61326-1）
外形尺寸........99×51.5×22.5mm
重量............90g
使用環境........周圍環境中不得有灰塵、強烈震動、
                  沖擊以及腐蝕性氣體存在

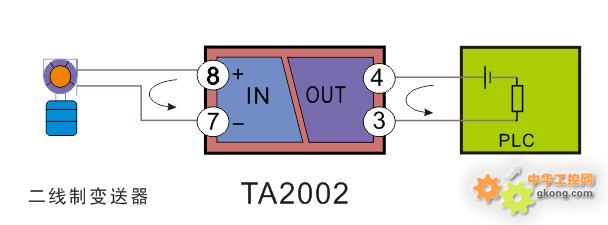

TA2002應用示意圖
