理想系列DREAMRF-MC13224實驗箱采用的ZigBee無線網絡革命性的核心技術賦予了無線傳感器網絡超長的電池壽命、自組織自愈合和靈活的網絡拓?fù)浣Y(jié)構等強大功能。理想系列DREAMRF-MC13224實驗箱先進的技術平臺具有的開放式系統結構，易于與IT系統相連并集成為面向終端的無線傳感器網絡系統。

     理想系列DREAMRF-MC13224實驗箱是本公司最新推出基于“無線傳感器網絡技術”的教學實驗系統。該教學實驗系統能快速的讓高校師生學習和了解這項潛力巨大的新技術。

      理想系列DREAMRF-MC13224實驗箱工作在2.4G頻段，通信標準采用IEEE802.15.4/ZigBee協議通過多種傳感器模塊如：溫度傳感器，濕度傳感器，加速度傳感器，光敏傳感器，壓力傳感器等，將采集到的數據，經ZigBee芯片MC13224以無線網絡（比如星狀結構、樹狀結構、網狀結構等）的方式匯集到中心節點，然后中心節點通過USB傳送到功能強大的結點工作監視終端實現全網拓?fù)涞恼故疽约皩?duì)于全網信息處理。非常方便于老師向?qū)W生講解無線傳感器網絡的構成及其具體工作模式。通過學習，進一步進行自主創新活動，知識體系完整，過渡流暢。

    理想系列DREAMRF-MC13224實驗箱主要是針對無線傳感器網絡課程的教學�？梢杂脕�(lái)組建無線傳感器網絡實驗室，利用教學平臺可以很好的講解和演示無線傳感器網絡中的各種概念和特性。組建無線傳感器網絡實驗室能最有效的進行無線傳感器網絡技術的教學。使學生非常直觀的理解無線傳感器網絡中的核心概念。

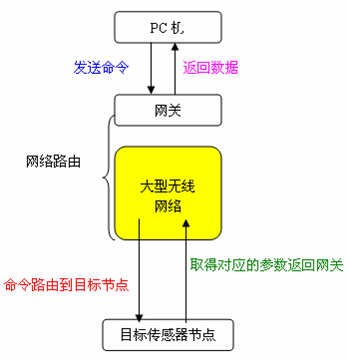

理想系列ZigBee 無線傳感器網絡實驗箱DREAMRF-MC13224 由1 .PC 機部分、2.網關部分、3.路由節點部分、4.傳感器節點部分四部分組成，用戶可以很方便的實現傳感器網絡無線化，網絡化，規模化的演示，教學，觀測和再次開發。 整體開發概念示意圖如圖所示。 1． PC 機：完成接收網關數據和發送指令，實現可視化，形象化人機界面，方便用戶操作，觀察。 2． 網關：完成通過計算機發送的指令發送或接收路由節點或者傳感器節點數據，并將接收到的數據發送給計算機。 3． 路由節點： 在網關不能和所有的傳感器節點通信時，路由節點作為一種中介使網關和傳感器節點通信，實現路由通信功能。 4． 傳感器節點：完成對設備的控制和數據的采集，包括燈的控制溫度、光照度、加速度數據等等。         理想系列ZigBee 無線傳感器網絡實驗箱DREAMRF-MC13224 基于ZigBee 協議棧無線網絡，在網絡設備安裝過程，架設過程中自動完成。完成網絡的架設后用戶便可以由PC 機發出命令讀取網絡中任何設備上掛接的傳感器的數據，以及測試其電壓。簡單的工作流程描述如圖所示。

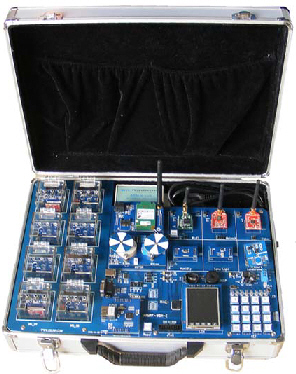

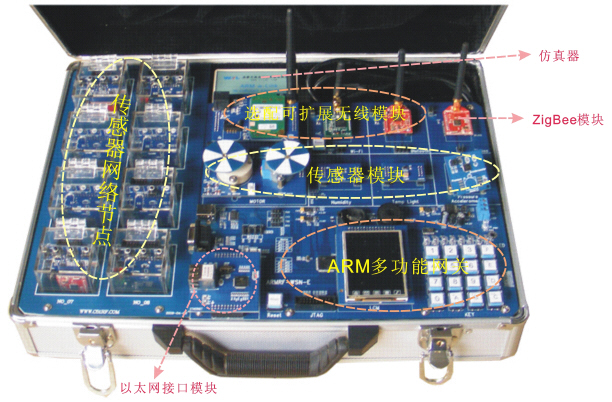

產品圖片：

功能特點：

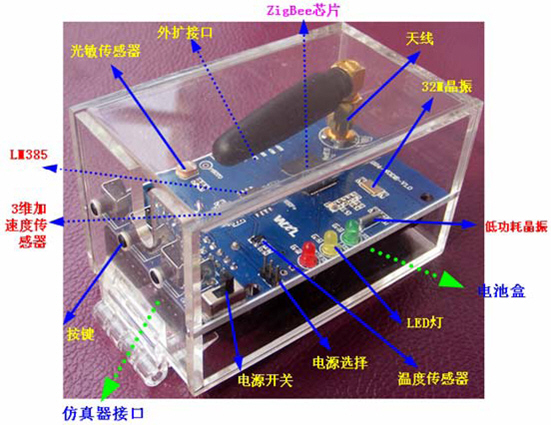

完美的將以太網和zigbee網絡整體成一個整體： 以ZigBee片上系統MC13224為核心的IEEE802.15.4/ZigBee網絡，組建了一個覆蓋大量傳感器節點的短距離無線局域網絡；在這個無線局域網中的傳感器節點，可以智能的實現網絡連接，高效靈活的網絡內任一兩點間數據傳輸。 加上100M以太網通訊接口，完美實現計算機數據處理中心遠程控制和采集工業現場各種形形色色的無線傳感器。 最新ARM9開發演示開臺： 該平臺采用最新ARM9微控制器為核心，配置3.5寸彩色TFT液晶顯示屏和高級觸摸屏，提供UCOS-II實時操作系統和GUI圖形軟件演示示例原代碼；以及豐富的ARM9演示例程原代碼。為你學習和開發ARM為基礎的各種應用產品，打開了一扇快捷的大門。   多種傳感器和控制電路： 板上模塊接口包括最新的溫度、濕度，光線，壓力，3軸加速度等傳感器，LED, 鍵盤，串口，直流、步進電機等；也可以通過模塊置換增加更多類型傳感器模塊；大量軟件代碼，實現了和這些傳感器的控制接口，是ARM微控制器可以和各種無線有線網絡進行實時連接，實時數據采集和分析，自動控制管理。 實驗箱包裝：    無線傳感器網絡節點：   配置清單： 序號 品名 型號 單位 數量 備注 1 理想系列無線傳感器網絡實驗箱主板   塊 1 系統主板和實驗箱箱體 2 以太網模塊   塊 1 10/100M 3 液晶模塊 DC08M132 塊 1 2.8英寸觸摸TFT，320*240, 4 加速度傳感器模塊   塊 1 MMA7360L 5 溫度/光敏傳感器模塊   塊 1 TMP275，GL5516 6 高精度溫濕度傳感器模塊   塊 1 SHT10 7 直流/步進電機模塊   塊 1 直流&步進 8 ZigBee模塊 MC13224 塊 1 網關用 9 無線傳感器網絡節點 MC13224 個 8 WSN節點用 10 低功耗3V電池   個 1   11 5V電源   塊 1 實驗箱內 12 RS232線   條 1   13 USB線   條 2   14 網線交叉線   條 1   15 電源線   條 1   16 ARM仿真器 W-LINK 臺 1   17 ZigBee仿真器   臺 1   18 光盤   張 1   19 保修卡   張 1   20 實驗箱清單   張 1   21 短接冒   批 1
